作者：李zx 时间：2025-06-05
Star Photonics是一家以色列的集成光学仿真软件开发公司，简称STP，对标Lumerical。他们为芯片级的光学，硅光子学和电光设备提供软件、咨询和服务。Star Photonics除了在集成光学仿真软件上有不俗的能力，在硅光学平台的制造和微电子芯片的测量上也有丰富的经验。本文将介绍Star Photonics制造能力和Star Photonics测量能力，方便您了解STP除了硅光子电光系统软件以外的服务与能力，与Lumerical进行对比。
Star Photonics团队可以在硅光学平台上制造您的设备原型。STP有经验以高于学术水平的标准制造原型。他们主要处理芯片架构，包括光学器件（厘米至纳米范围），微电子器件和电光（集成电子与光学）设备，还可以对芯片进行标准封装，包括输入/输出端口。
STP的专长是标准光刻和电子束光刻（EBeam）。掩模由CleWin©和Raith©编辑器等软件设计。这允许在纳米级范围内制造光学元件和浅结结构的微电子学。
以下是Star Photonics基于硅光学平台的一些光学元件：
-环形/轨道谐振器，法布里-珀罗谐振器，光子晶体谐振器，马赫-曾德尔干涉仪，集成光学系列的Y型耦合器、定向耦合器、锥形耦合器和其他类似元件。
-由串联层或波导管（锥形光栅）制成的 BRAGG 反射器。
-PN/PIN 二极管和 MOS 电容。
-光学滤波器和传感器。
-支持RF操作的电光调制器（常规50Ω线路的开关速率为25GHz）。
Star Photonics制造能力主要特点：
通过SOI（绝缘体上硅）技术与硅光子电光系统软件平台集成光学，他们可以制造InP和铌酸锂平台、无源和有源元件。
没有PDK限制。客户可以提供自己的设计和方案。STP根据客户提供的方案和图纸进行定制，组件的设计和模拟可作为附加内容提供。
可提供硅锗激光器、LED和安培元件（芯片内），硅锗探测器组件（芯片内）。
制造技术与CMOS兼容（除非客户要求特殊工艺）。
根据PDK，工艺可以转移到典型的CMOS工业晶圆厂进行大规模制造。
芯片级非线性光学软件（Asteria软件包）将包括用于世界各地各种制造设施的PDK。
无源光学电路：

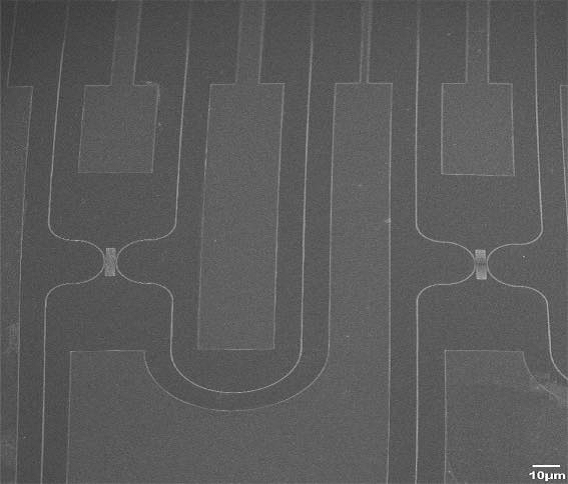

纳米级结构，波导传播损耗∼3dB/cm，光学电路：环形谐振器，跑道型谐振器，法布里-珀罗谐振器，MZI，光子晶体，耦合器（DC、Y），锥形和组合器
有源光学电路：

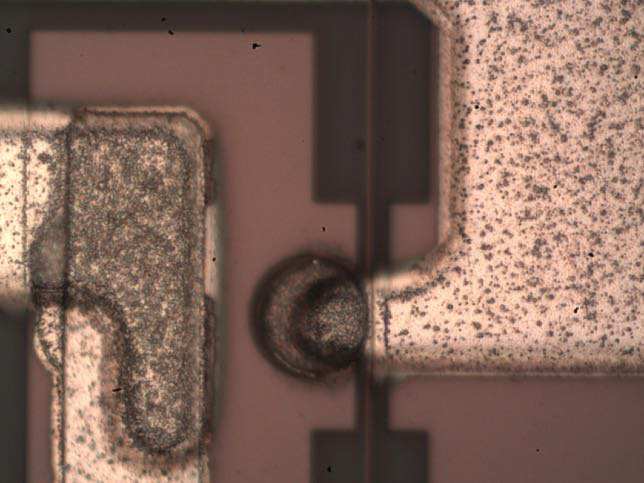

电光电路：调制器，开关，可调谐滤波器，传感器；电气集成：PN/PIN二极管，MOS电容器；支持射频25 GHz；掩膜设计（CAD）；制造工艺
Star Photonics测量能力
一旦芯片被制造出来，微电子芯片就可以进入表征阶段。根据被测器件的预期电学和光学特性，需要适当的测量站和芯片级非线性光学软件来进行实验和表征芯片。
Star Photonics可在两个方面提供解决方案：测量站和控制集成光学仿真软件。STP可以设计和建造先进的测量站，以满足您的技术要求。电气设备可以通过我们的测量软件MeSI™进行操作，该软件收集数据并提供方便的图形功能来显示和分析数据。

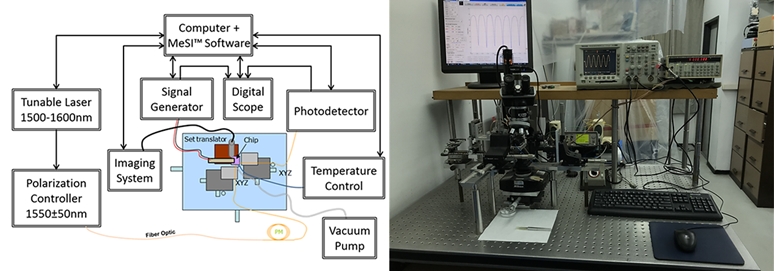

STP在光电系统方面经验丰富，对于诸如调制器、传感器、滤波器和体激光器的电光系统，光必须入射到芯片中并出射到光电检测器。同时，信号发生器和数字示波器等常用仪器将电信号驱动并表征到芯片上。下图描述了最新的测量站，该测量站旨在表征射频操作下硅光子电光系统软件平台中的电光调制器和滤波器。操作设备的软件是MeSI™v3.71。
主要特点：

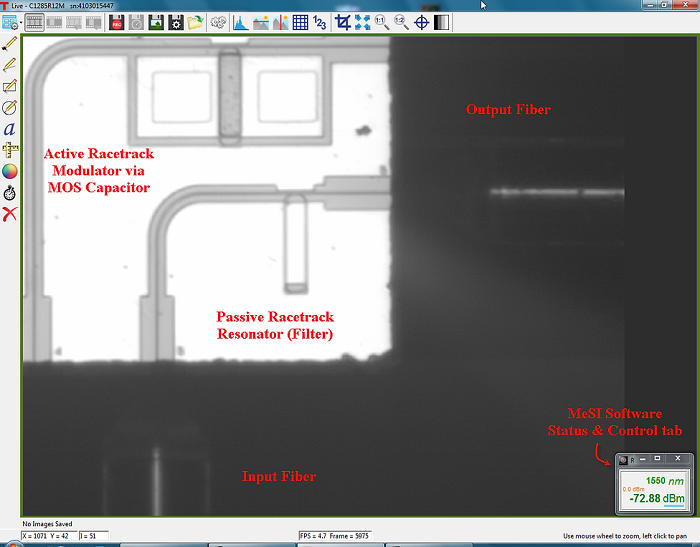

用于在光纤和芯片之间耦合光的光学系统；定制芯片特性测试站
以上就是Star Photonics制造能力和Star Photonics测量能力的介绍，如果您有硅光学平台的定制需求或者对于微电子芯片有测量检测的需求，欢迎咨询采购，与Lumerical相比具有一定优势。
