作者：戴xl 时间：2025-06-18
Santec的LCOS空间光调制器SLM系列产品，具备对光波空间分布进行调制的功能，可在电驱动信号控制下改变光分布的振幅、偏振态或相位，将特定信息加载到光波中。该系列产品拥有高像素分辨率（如1920x1200像素级分辨率），能实现高精度纯相位调制；具备10位1024阶灰度相位调制能力，有效降低相位量化误差；凭借独特的高频模拟驱动控制技术，达成极其优异的相位稳定度。此外，其简单易用的软件界面，搭配基于多种编程语言的示例代码，便于集成与操作。

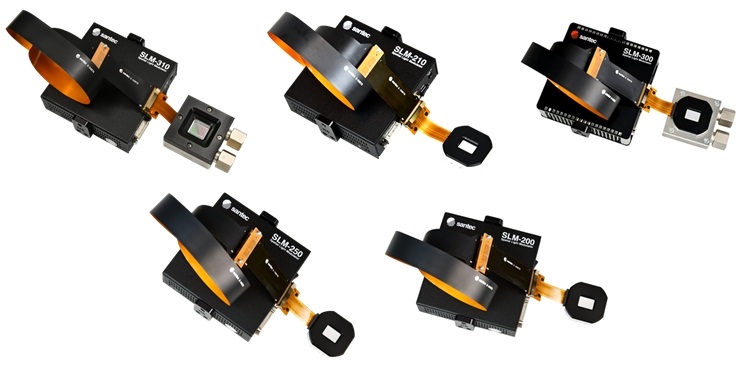

图：SLM-310（图1）；SLM-210（图2）；SLM-300（图3）；SLM-250（图4）；SLM-200（图5）
LCOS-SLM/高速空间光调制器/超低相位噪声SLM/高相位分辨率SLM产品基本介绍
|
型号 |
特点 |
|
SLM-310 |
高功率激光专用空间光调制器（可承受1kW功率） |
|
SLM-210 |
高速空间光调制器 |
|
SLM-300 |
高功率激光专用空间光调制器（可承受200W功率） |
|
SLM-250 |
耐紫外线空间光调制器 |
|
SLM-200 |
适合广泛应用的标准空间光调制器 |
|
SLM-20 |
适合广泛应用的标准空间光调制器 |
|
SLM-30 |
适用于高功率激光器的空间光调制器（耐光200瓦） |
SLM-310 Preliminary：高功率空间光调制器波长范围1020-1100nm；承受激光功率最高达1kW；分辨率WUXGA（1920×1200像素）；灰度等级10位（1024级）
SLM-210：高速空间光调制器响应速度同比Santec以往型号提升了20倍以上，实现了小于10ms响应速度。高速LCOS-SLM；响应速度 < 10 ms
SLM-300：高功率空间光调制器。santec 空间光调制器(SLM)基于反射式硅基液晶(LCOS)微显示技术。SLM-300是目前世界上更高功率的空间光调制器,能达到CW 200 Watts。和常规款SLM-200相比，100倍的高功率。
SLM-250：耐紫外线空间光调制器波长范围 365-550nm；WUXGA(1920x1200)；与本公司常规款SLM-200相 比，具有42倍的优异耐紫外线性能
SLM-200：波长范围 400～1600 nm；WWUXGA（1920 x 1200）分辨率；分辨率10-bit（1024灰度级）；卓越的相位稳定性(~0.001π rad.)
SLM-20：波长范围 400～1600 nm；体积小易集成, 低成本；面板分辨率超过全高清（1920 x 1200像素）；分辨率10-bit（1024灰度级）；卓越的相位稳定性(~0.001π rad.)
SLM-30：中心波长 532, 800, 1064 nm；体积小易集成, 低成本；面板分辨率高于全高清（1920 x 1200像素）；高相位分辨率10-bit（1024）灰度；超低相位噪声~ 0.003πrad（典型）

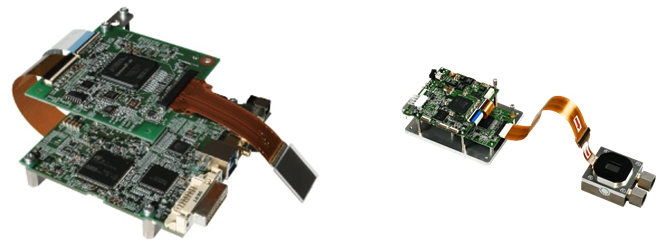

图：标准空间光调制器内置集成SLM-20（左）与高功率激光专用空间光调制器（右）实物图
超低相位噪声SLM/高相位分辨率SLM/高功率空间光调制器规格对比
|
项目 |
SLM-200 SLM-20 |
SLM-210 |
SLM-250 |
SLM-300 SLM-30 |
Preliminary SLM-310 |
单位 |
||
|
Type A |
Type A |
Type A |
||||||
|
波长范围1) |
400-1600 |
400-700 |
400-700 |
400-700 |
365-550 |
532, 800, 1064 |
1020-1100 |
nm |
|
响应时间2) |
Typ. 200 |
Tr:6 / Tf:18 |
Tr:6 / Tf:18 |
Tr:6 / Tf:18 |
Typ. 50 |
Typ. 200 |
Tr：250/ Tf：350 |
ms |
|
面板反射率3) |
Typ. >70@532 nm |
Typ. >70@532 nm |
Typ. >80@532 nm |
Typ. >80 |
Typ. >92 |
% |
||
|
相位稳定性 |
Typ. < 0.001π |
Typ. < 0.002π |
Typ. < 0.003π |
Typ. < 0.003π |
Typ. < 0.003π |
rad. |
||
|
光功率处理4) |
Typ. 10 W/cm2 |
Typ. 10 W/cm2 |
Max. 10 mW/cm2 |
Max. 200 W/cm2 |
Max. 1000 W |
- |
||
|
水流量 |
- |
- |
- |
1-2 |
8 |
L/min. |
||
|
水进出口 |
- |
- |
- |
管件 |
管件 |
- |
||
|
尺寸LCOS unit |
45 x 45 x 25.7 |
45 x 45 x 25.7 |
45 x 45 x 25.7 |
60 x 60 x 31.7 |
60 x 85.2 x 21.8 |
mm |
||
|
尺寸SLM body |
117.6 x 117.6 x 33.7 |
mm |
||||||
|
面板尺寸 |
(H)15.36 x (V)9.60 |
mm |
||||||
|
面板分辨率5) |
(H)1920 x (V)1200 |
pixel |
||||||
|
像素/间距 |
7.8 / 8.0 |
µm |
||||||
|
孔径比 |
95 |
% |
||||||
|
灰度等级 |
10 (1024 levels) |
bit |
||||||
|
帧速率 |
60 or 120 |
Hz |
||||||
|
LCOS驱动频率 |
1200 |
Hz |
||||||
|
相位深度 |
Min. 2π |
rad. |
||||||
|
接口6) |
DVI / USB 3.0 |
- |
||||||
|
工作温度 |
15-35 |
℃ |
||||||
|
储存温度 |
0-40 |
℃ |
||||||
|
控制软件 |
GUI software and SDK for Windows: C#, Python, Matlab, Labview |
- |
||||||

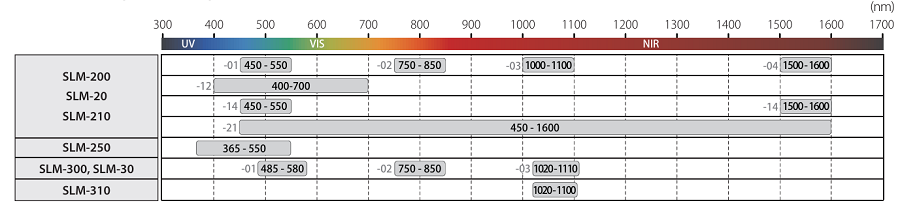

高功率空间光调制器/耐紫外线空间光调制器/LCOS-SLM波长选择
高速空间光调制器/超低相位噪声SLM/高相位分辨率SLM镀膜选项
|
项目 |
-00 |
-01 |
-02 |
-03 |
-04 |
-12 |
-14 |
-21 |
单位 |
|
AR镀膜范围7) |
无 |
450-550 |
750-850 |
1000-1100 |
1500-1600 |
400-700 |
450-500/1500-1600 |
450-1600 |
nm |
|
AR镀膜反射率8) |
4 |
<0.5 |
<1.5 |
<0.6 |
<2.5 |
% |
|||
1)SLM-200、20、210：无AR涂层。
请参考表格了解可用的AR涂层范围。
2) 响应时间为典型值，不受帧率影响。
Tr：在25℃环境温度下，相位从0灰阶 至1023灰阶
（大致相当于2π rad.）变化时，10～90%的上升时间。
Tf：在25℃环境温度下，相位从1023 灰阶
（大致相当于2π rad.）至0 灰阶 变化时，90～10%的下降时间。
3) 0次衍射光。
根据您指定的波长范围，反射率会有所不同。
4) 不能保证耐光性。
依据所使用激光振荡器的条件，
产品寿命可能因累积激光照射时间而显著降低。
SLM-200, 20, 210: 1550 nm CW, 2.0 mm beam diameter
SLM-250: Max. 10 mW/cm2 : @365 nm, 24H/day continuous operation.
SLM-250: Typ. 40 mW/cm2 : Peak power @355 nm, Pulse laser.
SLM-300, 30, SLM-310: CW @1064 nm
5) 无法保证液晶像素的缺陷
6) DVI: 10-bit using RGB 8-bit, 3 colors
7) 支持定制AR coating 需求。
8) 入射角=0度
