作者：肖zy 时间：2025-06-26
Optosigma平面基板（OFB/OFBP/OFSQ/OFPXP/OFSQP系列），单面高精度抛光达激光反射镜级别，表面损伤少，适用于定制反射镜蒸镀薄膜基板。材质涵盖BK7玻璃、合成石英、硬质玻璃（如派热克斯玻璃），平行度＜3′，有效直径达外径/外形尺寸的90%。产品分毛面（反面）和抛光面（反面）两种，面型精度覆盖λ至λ/20，表面质量10-5至20-10级。
单面经过高精度抛光，精度达到激光反射镜水平的，表面损伤很少的平面基板。作为特订反射镜等的蒸镀薄膜的基板使用。从丰富细化的形状，尺寸，厚度，面型精度等的系列产品中，选择符合您的技术要求的产品。Optosigma也承接制造在平面基板上蒸镀客户要求的镀膜的产品。
Sigmakoki反射镜基板共同指标表：
|
共同指标 |
|
|
型号 |
BK7 合成石英 硬质玻璃（派热克斯®玻璃等） |
|
平行度 |
＜3′ |
|
有效直径 |
外径的90％或外形尺寸90％的长方形内切圆或椭圆 |
西格玛光机平面基片使用注意事项
-平面基板两面都没有镀膜。玻璃表面存在3.5〜4％的反射。
-透过平面基板（反面抛光面）使用时，透过光束有可能会稍微倾斜。透过使用时，请使用平行平面基板（OPB，OPSQ，OPSQK）。
-产品中不附有保证面型精度数据。需要保证面型精度数据文件时，需要额外文件制作费用。请至营业部门问询。
Optosigma平面基片产品应用信息
-另外备有平行度较高的两面抛光过的平行平面基板（OPB，OPSQ，OPSQK）。
-派热克斯®是康宁公司的注册商标。

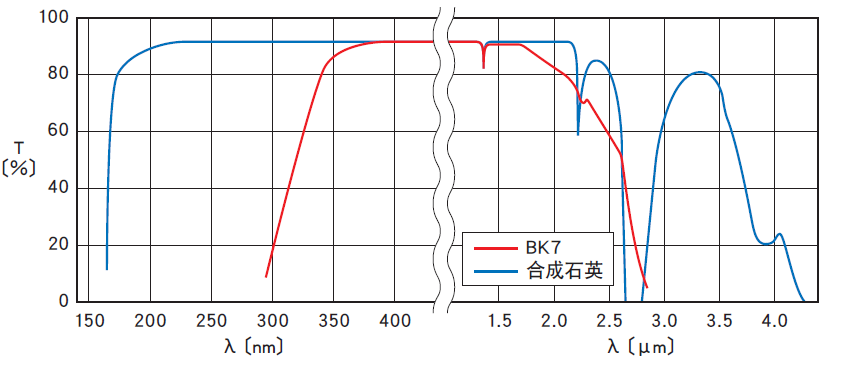

Sigmakoki平面基板透过率波长特性图（T：透过率）

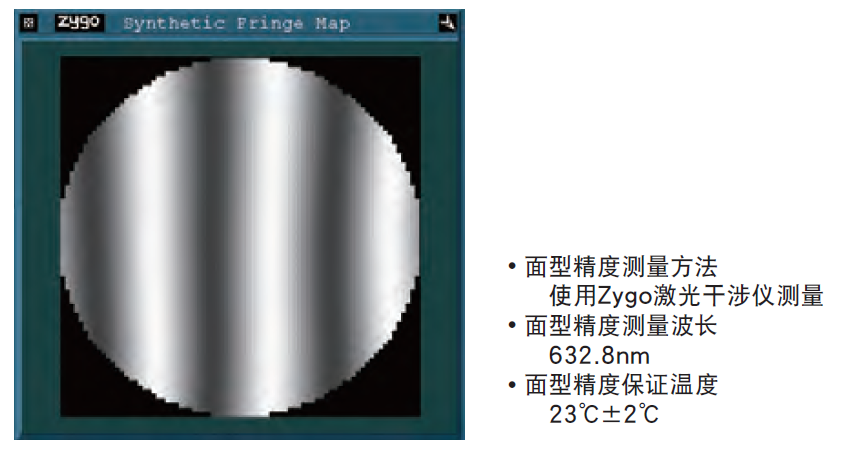

西格玛光机平面基片面形精度参数

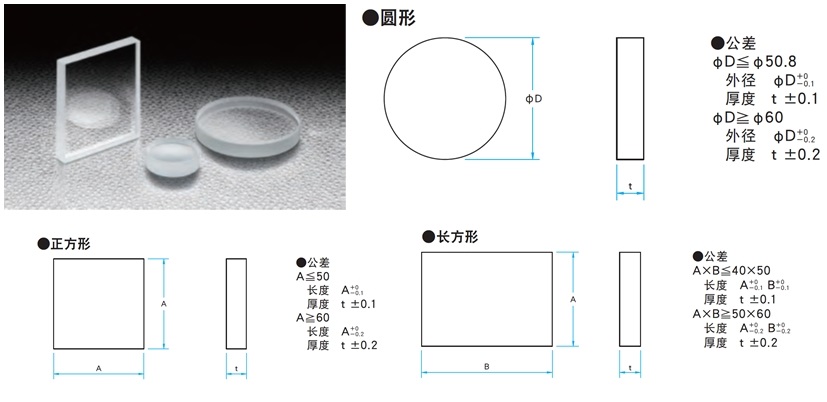

Sigmakoki平面基板OFB/OFBP/OFSQ/OFPXP/OFSQP外形图：

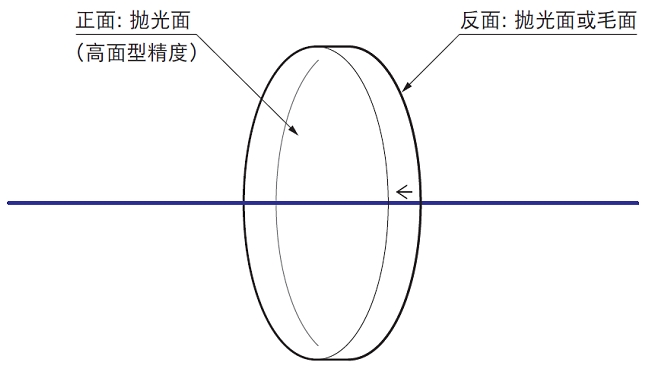

西格玛光机反射镜基板OFB/OFBP/OFSQ/OFPXP/OFSQP功能说明图
Optosigma反射镜基板OFB/OFBP/OFSQ/OFPXP/OFSQP技术参数表：
|
圆形 |
||||||
|
型号 |
外径 φD〔mm〕 |
厚度t〔mm〕 |
材质 |
面型精度 |
表面质量 |
反面 |
|
OFB-10C03-10 |
φ10 |
3 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-10C05-10 |
φ10 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-10C05-20 |
φ10 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-10C06-20 |
φ10 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFB-12.7C05-10 |
φ12.7 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-15C03-10 |
φ15 |
3 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-15C05-10 |
φ15 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-15C05-20 |
φ15 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-15C06-20 |
φ15 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFB-20C03-10 |
φ20 |
3 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-20C05-4 |
φ20 |
5 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-20C05-10 |
φ20 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-20C05-20 |
φ20 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-20C06-20 |
φ20 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFBP-25C05-1 |
φ25 |
5 |
BK7 |
λ |
10－5 |
抛光 |
|
OFBP-25C05-4 |
φ25 |
5 |
BK7 |
λ/4 |
10－5 |
抛光 |
|
OFBP-25C05-10 |
φ25 |
5 |
BK7 |
λ/10 |
10－5 |
抛光 |
|
OFBP-25C05-20 |
φ25 |
5 |
BK7 |
λ/20 |
10－5 |
抛光 |
|
OFSQP-25C06-20 |
φ25 |
6 |
合成石英 |
λ/20 |
20－10 |
抛光 |
|
OFBP-25.4C05-10 |
φ25.4 |
5 |
BK7 |
λ/10 |
10－5 |
抛光 |
|
OFBP-30C05-1 |
φ30 |
5 |
BK7 |
λ |
10－5 |
抛光 |
|
OFBP-30C05-4 |
φ30 |
5 |
BK7 |
λ/4 |
10－5 |
抛光 |
|
OFBP-30C05-10 |
φ30 |
5 |
BK7 |
λ/10 |
10－5 |
抛光 |
|
OFBP-30C05-20 |
φ30 |
5 |
BK7 |
λ/20 |
10－5 |
抛光 |
|
OFSQP-30C06-20 |
φ30 |
6 |
合成石英 |
λ/20 |
20－10 |
抛光 |
|
OFBP-40C06-1 |
φ40 |
6 |
BK7 |
λ |
10－5 |
抛光 |
|
OFBP-40C06-4 |
φ40 |
6 |
BK7 |
λ/4 |
10－5 |
抛光 |
|
OFBP-40C06-10 |
φ40 |
6 |
BK7 |
λ/10 |
10－5 |
抛光 |
|
OFBP-40C06-20 |
φ40 |
6 |
BK7 |
λ/20 |
10－5 |
抛光 |
|
OFSQP-40C08-20 |
φ40 |
8 |
合成石英 |
λ/20 |
20－10 |
抛光 |
|
OFBP-50C08-1 |
φ50 |
8 |
BK7 |
λ |
10－5 |
抛光 |
|
OFBP-50C08-4 |
φ50 |
8 |
BK7 |
λ/4 |
10－5 |
抛光 |
|
OFBP-50C08-10 |
φ50 |
8 |
BK7 |
λ/10 |
10－5 |
抛光 |
|
OFBP-50C08-20 |
φ50 |
8 |
BK7 |
λ/20 |
10－5 |
抛光 |
|
OFSQP-50C10-20 |
φ50 |
10 |
合成石英 |
λ/20 |
20－10 |
抛光 |
|
OFBP-50.8C08-10 |
φ50.8 |
8 |
BK7 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-60C10-1 |
φ60 |
10 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-60C10-4 |
φ60 |
10 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-60C10-10 |
φ60 |
10 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-60C10-20 |
φ60 |
10 |
硬质玻璃 |
λ/20 |
10－5 |
抛光 |
|
OFPXP-80C12-1 |
φ80 |
12 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-80C12-4 |
φ80 |
12 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-80C12-10 |
φ80 |
12 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-80C12-20 |
φ80 |
12 |
硬质玻璃 |
λ/20 |
10－5 |
抛光 |
|
OFPXP-100C15-1 |
φ100 |
15 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-100C15-4 |
φ100 |
15 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-100C15-10 |
φ100 |
15 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-130C18-1 |
φ130 |
18 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-130C18-4 |
φ130 |
18 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-130C18-10 |
φ130 |
18 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-150C20-1 |
φ150 |
20 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-150C20-4 |
φ150 |
20 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-150C20-10 |
φ150 |
20 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
正方形 |
||||||
|
OFB-10S03-10 |
□10 |
3 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-10S05-10 |
□10 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-10S05-20 |
□10 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-10S06-20 |
□10 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFB-15S03-4 |
□15 |
3 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-15S03-10 |
□15 |
3 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-15S05-4 |
□15 |
5 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-15S05-10 |
□15 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-15S05-20 |
□15 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-15S06-20 |
□15 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFB-20S03-4 |
□20 |
3 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-20S03-10 |
□20 |
3 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-20S05-4 |
□20 |
5 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-20S05-10 |
□20 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-20S05-20 |
□20 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-20S06-20 |
□20 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFB-25S05-1 |
□25 |
5 |
BK7 |
λ |
10－5 |
毛面 |
|
OFB-25S05-4 |
□25 |
5 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-25S05-10 |
□25 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-25S05-20 |
□25 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-25S06-20 |
□25 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFB-30S05-1 |
□30 |
5 |
BK7 |
λ |
10－5 |
毛面 |
|
OFB-30S05-4 |
□30 |
5 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-30S05-10 |
□30 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-30S05-20 |
□30 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-30S06-20 |
□30 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFPXP-40S06-1 |
□40 |
6 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-40S06-4 |
□40 |
6 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-40S06-10 |
□40 |
6 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-40S06-20 |
□40 |
6 |
硬质玻璃 |
λ/20 |
10－5 |
抛光 |
|
OFPXP-50S08-1 |
□50 |
8 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-50S08-4 |
□50 |
8 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-50S08-10 |
□50 |
8 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-50S08-20 |
□50 |
8 |
硬质玻璃 |
λ/20 |
10－5 |
抛光 |
|
OFPXP-60S10-1 |
□60 |
10 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-60S10-4 |
□60 |
10 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-60S10-10 |
□60 |
10 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-60S10-20 |
□60 |
10 |
硬质玻璃 |
λ/20 |
10－5 |
抛光 |
|
OFPXP-80S12-1 |
□80 |
12 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-80S12-4 |
□80 |
12 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-80S12-10 |
□80 |
12 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-80S12-20 |
□80 |
12 |
硬质玻璃 |
λ/20 |
10－5 |
抛光 |
|
OFPXP-100S15-1 |
□100 |
15 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-100S15-4 |
□100 |
15 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-100S15-10 |
□100 |
15 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-130S18-1 |
□130 |
18 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-130S18-4 |
□130 |
18 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-130S18-10 |
□130 |
18 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-150S20-1 |
□150 |
20 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-150S20-4 |
□150 |
20 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-150S20-10 |
□150 |
20 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
矩形 |
||||||
|
OFB-1015R03-4 |
10×15 |
3 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-1015R03-10 |
10×15 |
3 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-1015R05-4 |
10×15 |
5 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-1015R05-10 |
10×15 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-1015R05-20 |
10×15 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-1015R06-20 |
10×15 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFB-1525R03-4 |
15×25 |
3 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-1525R03-10 |
15×25 |
3 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-1525R05-4 |
15×25 |
5 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-1525R05-10 |
15×25 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-1525R05-20 |
15×25 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-1525R06-20 |
15×25 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFB-2030R05-1 |
20×30 |
5 |
BK7 |
λ |
10－5 |
毛面 |
|
OFB-2030R05-4 |
20×30 |
5 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-2030R05-10 |
20×30 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-2030R05-20 |
20×30 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-2030R06-20 |
20×30 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFB-2535R05-1 |
25×35 |
5 |
BK7 |
λ |
10－5 |
毛面 |
|
OFB-2535R05-4 |
25×35 |
5 |
BK7 |
λ/4 |
10－5 |
毛面 |
|
OFB-2535R05-10 |
25×35 |
5 |
BK7 |
λ/10 |
10－5 |
毛面 |
|
OFB-2535R05-20 |
25×35 |
5 |
BK7 |
λ/20 |
10－5 |
毛面 |
|
OFSQ-2535R06-20 |
25×35 |
6 |
合成石英 |
λ/20 |
20－10 |
毛面 |
|
OFPXP-3040R06-1 |
30×40 |
6 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-3040R06-4 |
30×40 |
6 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-3040R06-10 |
30×40 |
6 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-3040R06-20 |
30×40 |
6 |
硬质玻璃 |
λ/20 |
10－5 |
抛光 |
|
OFSQP-3040R08-20 |
30×40 |
8 |
合成石英 |
λ/20 |
20－10 |
抛光 |
|
OFPXP-4050R08-1 |
40×50 |
8 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-4050R08-4 |
40×50 |
8 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-4050R08-10 |
40×50 |
8 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-4050R08-20 |
40×50 |
8 |
硬质玻璃 |
λ/20 |
10－5 |
抛光 |
|
OFPXP-5060R10-1 |
50×60 |
10 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-5060R10-4 |
50×60 |
10 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-5060R10-10 |
50×60 |
10 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-5060R10-20 |
50×60 |
10 |
硬质玻璃 |
λ/20 |
10－5 |
抛光 |
|
OFPXP-6080R12-1 |
60×80 |
12 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-6080R12-4 |
60×80 |
12 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-6080R12-10 |
60×80 |
12 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
|
OFPXP-6080R12-20 |
60×80 |
12 |
硬质玻璃 |
λ/20 |
10－5 |
抛光 |
|
OFPXP-80100R15-1 |
80×100 |
15 |
硬质玻璃 |
λ |
10－5 |
抛光 |
|
OFPXP-80100R15-4 |
80×100 |
15 |
硬质玻璃 |
λ/4 |
10－5 |
抛光 |
|
OFPXP-80100R15-10 |
80×100 |
15 |
硬质玻璃 |
λ/10 |
10－5 |
抛光 |
