FBS2光束整形器在焦平面上产生小而均匀的方形Top Hat光斑。每个FBS2方光斑整形器都是针对固定的输入光束直径制造的，公差为±5%。可根据要求生产波长和光束直径非标准的透镜。

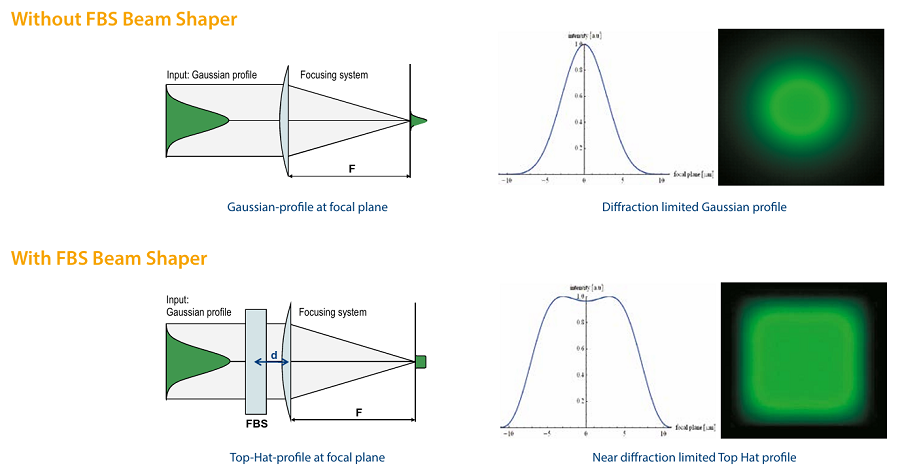

FBS2光束整形器是将高斯激光束转换为方形顶帽轮廓的单件式光学元件。FBS2方光斑整形器是聚焦光束整形器，而它们在聚焦光学器件的焦平面处生成顶帽轮廓。每个FBS2方光斑整形器都设计用于固定的输入光束直径（@1/e²）和特定的工作波长。Eksma光束整形器FBS2可以很容易地集成到光束路径的几乎任何位置，甚至在扩束器/望远镜的前面或内部。
FBS2平顶光斑整形器生成具有长焦深（DOF）的顶帽光斑。在类似的光学设置中，平顶光束的焦深约为高斯光斑的瑞利长度的 60%。顶帽尺寸大约是高斯光斑尺寸的1.5倍。在此范围内，顶帽分布是均匀的，并显示出几乎恒定的峰强度。
由 FBS2平顶光斑整形器产生的顶帽轮廓的宽度比衍射限制的高斯光斑尺寸大约大1.5倍。Top-Hat尺寸取决于聚焦光学器件的焦距（f）、输入激光束直径@1/e²（d）和工作波长（λ）。FBS2光束整形器输出光斑尺寸通常小于100 µm，并且可以使用额外的聚焦光学器件轻松缩放。
平顶光斑整形器顶帽的大致尺寸可以通过以下公式计算：
2 * λ * f / d 或λ / NA，其中 NA 是聚焦光束的数值孔径。
FBS2 Top Hat光束整形器可与任何物镜或F-Theta透镜组合
Eksma光束整形器FBS2光斑的几何特征
|
顶帽光斑尺寸 |
约 2 * λ * f / d，其中 f =焦距，d =光束直径@1/e2 |
|
效率 |
高达90% |
|
均匀性 |
约±2.5%（相对值）到 Top Hat 平台的平均强度） |
|
侧模（最强） |
比线平台弱16.5倍（<输入能量的1.5%） |
|
焦深（DOF） |
约为瑞利长度的60% |
Eksma光束整形器FBS2基底材料规格
|
材质 |
熔融石英 |
|
透过率 |
>99% |
|
损伤阈值@10 ns |
10 J/cm² @ 1064 nm 5 J/cm² @ 532 nm 3 J/cm² @ 355 nm |
|
尺寸 |
⌀25.4 x 3 mm |
Top Hat光束整形器使用要求
|
输入光束 |
高斯光束TEM00，M²为1.4或更好 |
|
光学设置中的配置 |
沿整个光束路径的通光孔径沿着应至少比光束直径大2.2倍@1/e² |
|
对准 |
横向对齐（平移）是必要的 |
|
围绕光轴旋转有助于对齐顶帽的方向 |
|
|
推荐安装：840-0240 X-Y 平移定位器 |
|
|
光学设备 |
需要：聚焦光学器件，在该光学器件的焦平面中产生顶帽。 |
|
有用： 扩束器，用于调整光束直径（有效光束直径到 FBS2设计输入光束直径）和调整光束直径到所需光斑尺寸。 |
|
|
有用： 光束轮廓仪，用于在对准时检查轮廓。 |
Top Hat光束整形器标准品
|
型号 |
设计波长 |
输入光束直径@ 1/e² |
焦距F100mm下平顶光斑尺寸 |
|
FBS2-343-1.0 |
343nm |
1.0 |
68.6um |
|
FBS2-343-1.5 |
343nm |
1.5 |
45.7um |
|
FBS2-343-2.0 |
343nm |
2.0 |
34.3um |
|
FBS2-343-2.5 |
343nm |
2.5 |
27.4um |
|
FBS2-343-3.0 |
343nm |
3.0 |
22.9um |
|
FBS2-343-3.5 |
343nm |
3.5 |
19.6um |
|
FBS2-343-4.0 |
343nm |
4.0 |
17.2um |
|
FBS2-343-4.5 |
343nm |
4.5 |
15.2um |
|
FBS2-343-5.0 |
343nm |
5.0 |
13.7um |
|
FBS2-343-5.5 |
343nm |
5.5 |
12.5um |
|
FBS2-343-6.0 |
343nm |
6.0 |
11.4um |
|
FBS2-355-1.0 |
355nm |
1.0 |
71.0um |
|
FBS2-355-1.5 |
355nm |
1.5 |
47.3um |
|
FBS2-355-2.0 |
355nm |
2.0 |
35.5um |
|
FBS2-355-2.5 |
355nm |
2.5 |
28.4um |
|
FBS2-355-3.0 |
355nm |
3.0 |
23.7um |
|
FBS2-355-3.5 |
355nm |
3.5 |
20.3um |
|
FBS2-355-4.0 |
355nm |
4.0 |
17.8um |
|
FBS2-355-4.5 |
355nm |
4.5 |
15.8um |
|
FBS2-355-5.0 |
355nm |
5.0 |
14.2um |
|
FBS2-355-5.5 |
355nm |
5.5 |
12.9um |
|
FBS2-355-6.0 |
355nm |
6.0 |
11.8um |
|
FBS2-515-1.0 |
515nm |
1.0 |
103um |
|
FBS2-515-1.5 |
515nm |
1.5 |
68.7um |
|
FBS2-515-2.0 |
515nm |
2.0 |
51.5um |
|
FBS2-515-2.5 |
515nm |
2.5 |
41.2um |
|
FBS2-515-3.0 |
515nm |
3.0 |
34.3um |
|
FBS2-515-3.5 |
515nm |
3.5 |
29.4um |
|
FBS2-515-4.0 |
515nm |
4.0 |
25.8um |
|
FBS2-515-4.5 |
515nm |
4.5 |
22.9um |
|
FBS2-515-5.0 |
515nm |
5.0 |
20.6um |
|
FBS2-515-5.5 |
515nm |
5.5 |
18.7um |
|
FBS2-515-6.0 |
515nm |
6.0 |
17.2um |
|
FBS2-532-1.0 |
532nm |
1.0 |
106.4um |
|
FBS2-532-1.5 |
532nm |
1.5 |
70.9um |
|
FBS2-532-2.0 |
532nm |
2.0 |
53.2um |
|
FBS2-532-2.5 |
532nm |
2.5 |
42.6um |
|
FBS2-532-3.0 |
532nm |
3.0 |
35.5um |
|
FBS2-532-3.5 |
532nm |
3.5 |
30.4um |
|
FBS2-532-4.0 |
532nm |
4.0 |
26.6um |
|
FBS2-532-4.5 |
532nm |
4.5 |
23.6um |
|
FBS2-532-5.0 |
532nm |
5.0 |
21.3um |
|
FBS2-532-5.5 |
532nm |
5.5 |
19.4um |
|
FBS2-532-6.0 |
532nm |
6.0 |
17.7um |
|
FBS2-1030-1.0 |
1030nm |
1.0 |
206.0um |
|
FBS2-1030-1.5 |
1030nm |
1.5 |
137.3um |
|
FBS2-1030-2.0 |
1030nm |
2.0 |
103.0um |
|
FBS2-1030-2.5 |
1030nm |
2.5 |
82.4um |
|
FBS2-1030-3.0 |
1030nm |
3.0 |
68.7um |
|
FBS2-1030-3.5 |
1030nm |
3.5 |
58.9um |
|
FBS2-1030-4.0 |
1030nm |
4.0 |
51.5um |
|
FBS2-1030-4.5 |
1030nm |
4.5 |
45.8um |
|
FBS2-1030-5.0 |
1030nm |
5.0 |
41.2um |
|
FBS2-1030-5.5 |
1030nm |
5.5 |
37.5um |
|
FBS2-1030-6.0 |
1030nm |
6.0 |
34.3um |
|
FBS2-1064-1.0 |
1064nm |
1.0 |
212.8um |
|
FBS2-1064-1.5 |
1064nm |
1.5 |
141.9um |
|
FBS2-1064-2.0 |
1064nm |
2.0 |
106.4um |
|
FBS2-1064-2.5 |
1064nm |
2.5 |
85.1um |
|
FBS2-1064-3.0 |
1064nm |
3.0 |
70.9um |
|
FBS2-1064-3.5 |
1064nm |
3.5 |
60.8um |
|
FBS2-1064-4.0 |
1064nm |
4.0 |
53.2um |
|
FBS2-1064-4.5 |
1064nm |
4.5 |
47.3um |
|
FBS2-1064-5.0 |
1064nm |
5.0 |
42.6um |
|
FBS2-1064-5.5 |
1064nm |
5.5 |
38.7um |
|
FBS2-1064-6.0 |
1064nm |
6.0 |
35.5um |
