相干375-980nm 应用于流式细胞术/生命科学的OBIS LS/LX激光器，所有型号及参数对比

作者：戴xl 时间：2025-09-05

Coherent/相干 OBIS LS/LX激光器/OBIS半导体激光器/紧凑型智能激光器/高性能半导体激光器/流式细胞仪激光器是专为生命科学、工业检测及环境监测领域设计的高性能半导体激光解决方案。该系列覆盖 375 nm 至 980 nm 的宽波长范围，结合光泵半导体激光器（OPSL）和二极管激光技术，提供卓越的 光束质量（TEM00模式）、超低噪声（RMS噪声≤0.05%） 和 高功率稳定性（长期稳定性<2%）。其模块化设计支持即插即用，用户可灵活切换波长，同时保持统一的光学接口与机械尺寸，显著降低系统集成复杂度与成本。

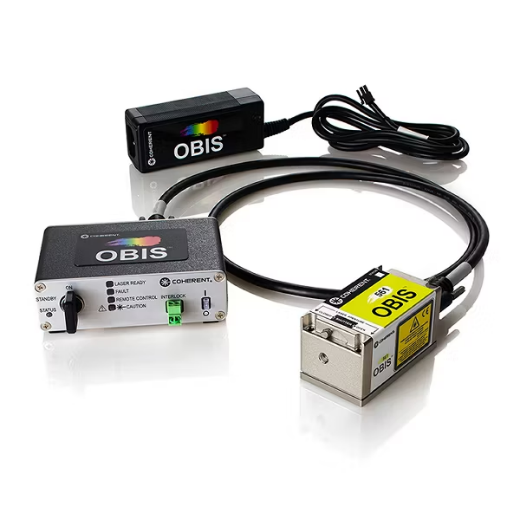

图：OBIS LS/LX激光器/OBIS半导体激光器/紧凑型智能激光器/高性能半导体激光器/流式细胞仪激光器


OBIS LS/LX激光器/OBIS半导体激光器核心优势

优异的光束性能：M² ≤1.2（多数型号），光束不对称性 ≤1:1.2，确保高精度应用需求。

低噪声：RMS噪声低至 0.05%（20 Hz–20 MHz），适用于高灵敏度检测。

快速调制能力：数字调制带宽高达 150 MHz（LX系列），上升/下降时间 <2 ns，支持高速动态控制。模拟调制带宽 500 kHz，适用于连续可调应用。

环境适应性：工作温度范围 10°C–50°C（LX系列），抗震性能 30g（6 ms），适合严苛工业环境。

多模式驱动：支持 CW（连续波）、模拟/数字调制 及计算机控制，兼容 USB/RS-485 接口。

统一机械设计：所有波长模块尺寸一致（70×40×38 mm），便于系统升级与多波长集成。

应用领域

具体场景

推荐型号

生命科学

流式细胞术、共聚焦显微镜、DNA测序

488LS（150mW）、561LS（100mW）

工业检测

机器视觉、材料加工、环境监测

637LX（140mW）、785LX（100mW）

医疗仪器

荧光成像、激光治疗

405LX（250mW）、660LX（100mW）

图：OBIS LS/LX激光器/OBIS半导体激光器/紧凑型智能激光器/高性能半导体激光器/流式细胞仪激光器


紧凑型智能激光器/高性能半导体激光器/流式细胞仪激光器详细规格

Coherent/相干 OBIS LS/LX激光器型号汇总如下：375LX、405LX、413LX、422LX、445LX、458LX、473LX、488LX、488LS、505LX、505LS、514LX、514LS、520LX、532LS、552LS、561LS、594LS、637LX、640LX、647LX、660LX、685LX、730LX、、785LX、808LX、980LX。共22个型号，覆盖375-980nm波长范围，LX为标准版，LS为优化稳定版。

规格参数

OBIS 375LX

OBIS 405LX

OBIS 413LX

OBIS 422LX

OBIS 445LX

波长¹(纳米)

375

405

413

422

445

输出功率²(毫瓦)

16, 50

50,200,100,250,365

100

100

75

空间模式

TEM00

TEM00

TEM00

TEM00

TEM00

M²（光束质量）³

≤1.3

≤1.2; ≤1.3

≤1.2

≤1.2

≤1.2

光束不对称性

≤1:1.2

≤1:1.2

≤1:1.2

≤1:1.2

≤1:1.2

1/e²处光束直径(毫米)

0.7 ±0.1

0.8 ±0.1

0.8 ±0.1

0.9 ±0.1

0.6 ±0.1

光束发散角(毫弧度，全角)

<1

<1

<1

<1.1

<1.1

指向稳定性(微弧度)(预热后2小时内且环境温度变化±3°C内)

<30

<30

<30

<30

<30

温度变化下的指向稳定性(微弧度/°C)

<5

<5

<5

<5

<5

均方根噪声(20Hz至20MHz)(%)

≤0.05

≤0.05

≤0.05

≤0.05

≤0.05

峰峰值噪声(20Hz至20kHz)(%)

<0.5

<0.5

<0.5

<0.5

<0.5

长期功率稳定性(8小时，±3°C内)(%)

<2

<2

<2

<2

<2

预热时间⁴(分钟，冷启动后)

<5

<5

<5

<5

<5

偏振比

最低消光比100:1，垂直调整范围±5°

激光驱动模式

支持连续波（CW）、模拟调制、数字调制及计算机控制。

数字调制:
最大带宽(兆赫兹)

上升时间(10%至90%)(纳秒)

下降时间(90%至10%)(纳秒)

调制深度(消光比)

75

<5
<5
>1,000,000:1 at 0 Hz; >250:1 at 75 MHz

150
<2
<2
>1,000,000:1 at 0 Hz; >250:1 at 150 MHz

150
<2
<2
>1,000,000:1 at 0 Hz; >250:1 at 150 MHz

150
<2
<2
>1,000,000:1 at 0 Hz; >250:1 at 150 MHz

150
<2
<2
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

模拟调制:
最大带宽(千赫兹)
上升时间(10%至90%)(纳秒)
下降时间(90%至10%)(纳秒)
调制深度(消光比)

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

静态对准公差
参考光束位置偏差⁵(毫米)
参考光束角度偏差⁵(毫弧度)
出光窗口处光束腰位置(毫米)

<1
<5
n/a

<1
<5
n/a

<1
<5
n/a

<1
<5
n/a

<1
<5
n/a

激光安全等级

3b

3b

3b

3b

3b

静电放电防护

EN61326-1

EN61326-1

EN61326-1

EN61326-1

EN61326-1

功耗(瓦)

Typical 5,
Max. 13

Typical5,
Max.13

Typical5,
Max.13

Typical5,
Max.13

Typical5,
Max.13

激光头基板最高温度(°C)

50

50

50

50

50

激光头散热功率⁶(瓦)

Typical5,
Max.13

Typical5,
Max.13

Typical5,
Max.13

Typical5,
Max.13

Typical5,
Max.13

环境温度⁷

工作条件⁸(°C)
非工作条件(°C)

10 to 50
-20 to 60

10 to 50
-20 to 60

10 to 50
-20 to 60

10 to 50
-20 to 60

10 to 50
-20 to 60

冲击耐受(6毫秒内峰值加速度)(g)

30

30

30

30

30

激光器技术规格

OBIS 458LX

OBIS 473LX

OBIS 488LX

OBIS 488LS

波长¹ (nm)

458

473

488

488

输出功率² (mW)

75

75

50, 150

20, 60, 80, 100, 150

空间模式

TEM00

TEM00

TEM00

TEM00

光束质量 (M²)³

≤1.2

≤1.2

≤1.2

≤1.1

光束不对称性

≤1:1.2

≤1:1.2

≤1:1.2

≤1:1.1

1/e²处光束直径（毫米）

0.8±0.1

0.8±0.1

0.8 ±0.1, 0.7±0.1

0.7±0.05

光束发散角（毫弧度，全角）

<1.1

<1.1

<1.2

<1.2

指向稳定性（微弧度）（预热后2小时内且环境温度变化±3°C内）

<30

<30

<30

<30

温度变化下的指向稳定性（微弧度/°C）

<5

<5

<5

<5

均方根噪声（20Hz至20MHz）（%）

≤0.05

≤0.05

≤0.05

≤0.25

峰峰值噪声（20Hz至20kHz）（%）

<0.5

<0.5

<0.5

<1

长期功率稳定性（8小时，±3°C内）（%）

<2

<2

<2

<2

预热时间⁴（分钟，冷启动后）

<5

<5

<5

<5

偏振比

最低消光比100:1，垂直调整范围±5°

激光驱动模式

支持连续波（CW）、模拟调制、数字调制及计算机控制。

数字调制
最大带宽（兆赫兹）
上升时间（10%至90%）（纳秒）
下降时间（90%至10%）（纳秒）
调制深度（消光比）

150
<2
<2
>1,000,000:1at 0 Hz, >250:1at 75 MHz

150
<2
<2
>1,000,000:1at 0 Hz, >250:1at 150 MHz

150
<2
<2.5
>1,000,000:1at 0 Hz, >250:1at 150 MHz

0.05
<18,000
<2000
Infinite at0 Hz to 50 kHz

模拟调制
最大带宽（千赫兹）
上升时间（10%至90%）（纳秒）
下降时间（90%至10%）（纳秒）
调制深度（消光比）

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

100
<3000
<3000
>50:1

静态对准公差
参考光束位置偏差⁵（毫米）
参考光束角度偏差⁵（毫弧度）
出光窗口处光束腰位置（毫米）

<1
<5
n/a

<1
<5
n/a

<1
<5
n/a

<0.5
<2.5
±200

激光安全等级

3b

3b

3b

3b

静电放电防护

EN61326-1

EN61326-1

EN61326-1

EN61326-1

功耗（瓦）

Typical 5,
Max. 13

Typical 5,
Max. 13

Typical 5,
Max. 13

Typical 8,
Max. 12

激光头基板最高温度（°C）

50

50

50

40

激光头散热功率⁶（瓦）

Typical 5,
Max. 13

Typical 5,
Max. 13

Typical 5,
Max. 13

Typical 8,
Max. 12

环境温度⁷
工作条件⁸（°C）
非工作条件（°C）

10 to 50
-20 to 60

10 to 50
-20 to 60

10 to 50
-20 to 60

15 to 40
-20 to 60

冲击耐受（6毫秒内峰值加速度）（g）

30

30

30

30

激光器技术规格

OBIS 505LX

OBIS 505LS

OBIS 514LX

OBIS 514LS

OBIS 520LX

波长¹ (nm)

505

505

514

514

520

输出功率² (mW)

50

30, 100

40

20, 100, 150

40

空间模式

TEM00

TEM00

TEM00

TEM00

TEM00

M2（光束质量）³

≤1.2

≤1.1

≤1.2

≤1.1

≤1.2

光束不对称性

≤1:1.2

≤1:1.1

≤1:1.2

≤1:1.1

≤1:1.2

1/e²光斑直径 (mm)

0.7 ±0.1

0.7 ±0.05

0.6 ±0.1

0.7 ±0.05

0.6 ±0.1

光束发散角 (mrad，全角)

<1.2

<1.2

<1.1

<1.2

<1.1

指向稳定性 (μrad)(预热后±3°C环境，2小时内)

<30

<30

<30

<30

<30

温度相关指向稳定性 (μrad/°C)

<5

<5

<5

<5

<5

RMS噪声 (%) (20Hz-20MHz)

≤0.05

≤0.25

≤0.05

≤0.25

≤0.05

峰峰值噪声 (%) (20Hz-20kHz)

<0.5

<1

<1

<1

<1

长期功率稳定性 (%) (8小时，±3°C)

<2

<2

<2

<2

<2

预热时间⁴ (分钟，冷启动)

<5

<5

<5

<5

<5

偏振比

最低消光比100:1，垂直调整范围±5°

激光驱动模式

支持连续波（CW）、模拟调制、数字调制及计算机控制。

数字调制
最大带宽 (MHz)
上升时间 (10%-90%) (ns)
下降时间 (90%-10%) (ns)
调制深度（消光比）

150
<2
<2.5
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

0.05
<18,000
<2000
Infinite at
0 Hz to 50 kHz

100
<3.5
<2
>1,000,000:1
at 0 Hz, >250:1
at 100 MHz

0.05
<18,000
<2000
Infinite at
0 Hz to 50 kHz

100
<3.5
<2
>1,000,000:1
at 0 Hz, >250:1
at 100 MHz

模拟调制
最大带宽 (kHz)
上升时间 (10%-90%) (ns)
下降时间 (90%-10%) (ns)
调制深度（消光比）

500
<700
<700
>1,000,000:1

100
<3000
<3000
>50:1

500
<700
<700
>1,000,000:1

100
<3000
<3000
>50:1

500
<700
<700
>1,000,000:1

静态对准公差
光束基准位置偏差⁵ (mm)
光束基准角度⁵ (mrad)
出光窗口处束腰位置 (mm)

<1
<5
n/a

<0.5
<2.5
±200

<1
<5
n/a

<0.5
<2.5
±200

<1
<5
n/a

激光安全等级

3b

3b

3b

3b

3b

ESD防护

EN61326-1

EN61326-1

EN61326-1

EN61326-1

EN61326-1

功耗 (W)

Typical 5,
Max. 13

Typical 8,
Max. 12

Typical 5,
Max. 13

Typical 8,
Max. 12

Typical 5,
Max. 13

激光头基板最高温度 (°C)

50

40

50

40

50

激光头散热功率⁶ (W)

Typical 5,
Max. 13

Typical 8,
Max. 12

Typical 5,
Max. 13

Typical 8,
Max. 12

Typical 5,
Max. 13

环境温度⁷
工作条件⁸ (°C)
非工作条件 (°C)

10 to 50
-20 to 60

15 to 40
-20 to 60

10 to 50
-20 to 60

15 to 40
-20 to 60

10 to 50
-20 to 60

冲击耐受性 (g，6ms)

30

30

30

30

30


激光器技术规格

OBIS 532LS

OBIS 552LS

OBIS 561LS

OBIS 594LS

波长¹ (nm)

532

552

561

594

输出功率² (mW)

20, 50, 80, 100, 150

20, 60, 80, 100, 150

20, 50, 80, 100, 150

20, 60, 100

空间模式

TEM00

TEM00

TEM00

TEM00

M2（光束质量）³

≤1.1

≤1.1

≤1.1

≤1.1

光束不对称性

≤1:1.1

≤1:1.1

≤1:1.1

≤1:1.1

1/e²光斑直径 (mm)

0.7 ±0.05

0.7 ±0.05

0.7 ±0.05

0.7 ±0.05

光束发散角 (mrad，全角)

<1.2

<1.2

<1.2

<1.3

指向稳定性 (μrad)(预热后±3°C环境，2小时内)

<30

<30

<30

<30

温度相关指向稳定性 (μrad/°C)

<5

<5

<5

<5

RMS噪声 (%) (20Hz-20MHz)

≤0.25

≤0.25

≤0.25

≤0.25

峰峰值噪声 (%) (20Hz-20kHz)

<1

<1

<1

<1

长期功率稳定性 (%) (8小时，±3°C)

<2

<2

<2

<2

预热时间⁴ (分钟，冷启动)

<5

<5

<5

<5

偏振比

最低消光比100:1，垂直调整范围±5°

激光驱动模式

支持连续波（CW）、模拟调制、数字调制及计算机控制。

数字调制
最大带宽 (MHz)
上升时间 (10%-90%) (ns)
下降时间 (90%-10%) (ns)
调制深度（消光比）

0.05
<18,000
<2000
Infinite at
0 Hz to 50 kHz

0.05
<18,000
<2000
Infinite at
0 Hz to 50 kHz

0.05
<18,000
<2000
Infinite at
0 Hz to 50 kHz

0.05
<18,000
<2000
Infinite at
0 Hz to 50 kHz

模拟调制
最大带宽 (kHz)
上升时间 (10%-90%) (ns)
下降时间 (90%-10%) (ns)
调制深度（消光比）

100
<3000
<3000
>50:1

100
<3000
<3000
>50:1

100
<3000
<3000
>50:1

100
<3000
<3000
>50:1

静态对准公差
光束基准位置偏差⁵ (mm)
光束基准角度⁵ (mrad)
出光窗口处束腰位置 (mm)

<0.5
<2.5
±200

<0.5
<2.5
±200

<0.5
<2.5
±200

<0.5
<2.5
±200

激光安全等级

3b

3b

3b

3b

ESD防护

EN61326-1

EN61326-1

EN61326-1

EN61326-1

功耗 (W)

Typical 8,
Max. 12

Typical 8,
Max. 12

Typical 8,
Max. 12

Typical 8,
Max. 12

激光头基板最高温度 (°C)

40

40

40

40

激光头散热功率⁶ (W)

Typical 8,
Max. 12

Typical 8,
Max. 12

Typical 8,
Max. 12

Typical 8,
Max. 12

环境温度⁷
工作条件⁸ (°C)
非工作条件 (°C)

15 to 40
-20 to 60

15 to 40
-20 to 60

15 to 40
-20 to 60

15 to 40
-20 to 60

冲击耐受性 (g，6ms)

30

30

30

30


激光器技术规格

OBIS 637LX

OBIS 640LX

OBIS 647LX

波长¹ (nm)

637

640

647

输出功率² (mW)

140

40, 100

120

空间模式

TEM00

TEM00

TEM00

M2（光束质量）³

≤1.2

≤1.2

≤1.2

光束不对称性

≤1:1.2

≤1:1.2

≤1:1.2

1/e²光斑直径 (mm)

0.7 ±0.1

0.8 ±0.1

0.8 ±0.1

光束发散角 (mrad，全角)

<1.3

<1.3

<1.3

指向稳定性 (μrad)(预热后±3°C环境，2小时内)

<30

<30

<30

温度相关指向稳定性 (μrad/°C)

<5

<5

<5

RMS噪声 (%) (20Hz-20MHz)

≤0.05

≤0.05

≤0.05

峰峰值噪声 (%) (20Hz-20kHz)

<0.5

<0.5

<0.5

长期功率稳定性 (%) (8小时，±3°C)

<2

<2

<2

预热时间⁴ (分钟，冷启动)

<5

<5

偏振比

最低消光比100:1，垂直调整范围±5°

激光驱动模式

支持连续波（CW）、模拟调制、数字调制及计算机控制。

数字调制
最大带宽 (MHz)
上升时间 (10%-90%) (ns)
下降时间 (90%-10%) (ns)
调制深度（消光比）

150
<2
<2
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

150
<2
<2
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

150
<2
<2
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

模拟调制
最大带宽 (kHz)
上升时间 (10%-90%) (ns)
下降时间 (90%-10%) (ns)
调制深度（消光比）

300
<1200
<800
>1,000,000:1

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

静态对准公差
光束基准位置偏差⁵ (mm)
光束基准角度⁵ (mrad)
出光窗口处束腰位置 (mm)

<1
<5
n/a

<1
<5
n/a

<1
<5
n/a

激光安全等级

3b

3b

3b

ESD防护

EN61326-1

EN61326-1

EN61326-1

功耗 (W)

Typical 5,
Max. 13

Typical 5,
Max. 13

Typical 5,
Max. 13

激光头基板最高温度 (°C)

50

50

50

激光头散热功率⁶ (W)

Typical 5,
Max. 13

Typical 5,
Max. 13

Typical 5,
Max. 13

环境温度⁷
工作条件⁸ (°C)
非工作条件 (°C)

10 to 50
-20 to 60

10 to 50
-20 to 60

10 to 50
-20 to 60

冲击耐受性 (g，6ms)

30

30

30


激光器技术规格

OBIS 660LX

OBIS 685LX

OBIS 730LX

波长¹ (nm)

660

685

730

输出功率² (mW)

100

40

30

空间模式

TEM00

TEM00

TEM00

M2（光束质量）³

≤1.2

≤1.2

≤1.2

光束不对称性

≤1:1.2

≤1:1.2

≤1:1.2

1/e²光斑直径 (mm)

0.9 ±0.1

0.8 ±0.1

0.8 ±0.1

光束发散角 (mrad，全角)

<1.3

<1.3

<1.3

指向稳定性 (μrad)(预热后±3°C环境，2小时内)

<30

<30

<30

温度相关指向稳定性 (μrad/°C)

<5

<5

<5

RMS噪声 (%) (20Hz-20MHz)

≤0.05

≤0.05

≤0.05

峰峰值噪声 (%) (20Hz-20kHz)

<0.5

<0.5

<0.5

长期功率稳定性 (%) (8小时，±3°C)

<2

<2

<2

预热时间⁴ (分钟，冷启动)

<5

<5

<5

偏振比

最低消光比100:1，垂直调整范围±5°

激光驱动模式

支持连续波（CW）、模拟调制、数字调制及计算机控制。

数字调制
最大带宽 (MHz)
上升时间 (10%-90%) (ns)
下降时间 (90%-10%) (ns)
调制深度（消光比）

150
<2
<2
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

150
<2
<2
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

150
<2
<2
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

模拟调制
最大带宽 (kHz)
上升时间 (10%-90%) (ns)
下降时间 (90%-10%) (ns)
调制深度（消光比）

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

静态对准公差
光束基准位置偏差⁵ (mm)
光束基准角度⁵ (mrad)
出光窗口处束腰位置 (mm)

<1
<5
n/a

<1
<5
n/a

<1
<5
n/a

激光安全等级

3b

3b

3b

ESD防护

EN61326-1

EN61326-1

EN61326-1

功耗 (W)

Typical 5,
Max. 13

Typical 5,
Max. 13

Typical 5,
Max. 13

激光头基板最高温度 (°C)

50

50

50

激光头散热功率⁶ (W)

Typical 5,
Max. 13

Typical 5,
Max. 13

Typical 5,
Max. 13

环境温度⁷
工作条件⁸ (°C)
非工作条件 (°C)

10 to 50
-20 to 60

10 to 50
-20 to 60

10 to 50
-20 to 60

冲击耐受性 (g，6ms)

30

30

30


激光器技术规格

OBIS 785LX

OBIS 808LX

OBIS 980LX

波长¹ (nm)

785

808

980

输出功率² (mW)

100

150

100, 150

空间模式

TEM00

TEM00

TEM00

M2（光束质量）³

≤1.2

≤1.2

≤1.3

光束不对称性

≤1:1.2

≤1:1.2

≤1:1.3

1/e²光斑直径 (mm)

0.7 ±0.1

0.7 ±0.1

0.7 ±0.1

光束发散角 (mrad，全角)

<1.7

<2.1

<2.8

指向稳定性 (μrad)(预热后±3°C环境，2小时内)

<30

<30

<30

温度相关指向稳定性 (μrad/°C)

<5

<5

<5

RMS噪声 (%) (20Hz-20MHz)

≤0.05

≤0.05

≤0.05

峰峰值噪声 (%) (20Hz-20kHz)

<0.5

<0.5

<0.5

长期功率稳定性 (%) (8小时，±3°C)

<2

<2

<2

预热时间⁴ (分钟，冷启动)

<5

<5

<5

偏振比

最低消光比100:1，垂直调整±5°

最低消光比50:1，垂直调整±10°

最低消光比100:1，垂直调整±5°

激光驱动模式

支持连续波（CW）、模拟调制、数字调制及计算机控制。

数字调制
最大带宽 (MHz)
上升时间 (10%-90%) (ns)
下降时间 (90%-10%) (ns)
调制深度（消光比）

150
<2
<2
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

150
<2
<2
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

150
<2
<2
>1,000,000:1
at 0 Hz, >250:1
at 150 MHz

模拟调制
最大带宽 (kHz)
上升时间 (10%-90%) (ns)
下降时间 (90%-10%) (ns)
调制深度（消光比）

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

500
<700
<700
>1,000,000:1

静态对准公差
光束基准位置偏差⁵ (mm)
光束基准角度⁵ (mrad)
出光窗口处束腰位置 (mm)

<1
<5
n/a

<1
<5
n/a

<1
<5
n/a

激光安全等级

3b

3b

3b

ESD防护

EN61326-1

EN61326-1

EN61326-1

功耗 (W)

Typical 5,
Max. 13

Typical 5,
Max. 13

Typical 5,
Max. 13

激光头基板最高温度 (°C)

50

50

50

激光头散热功率⁶ (W)

Typical 5,
Max. 13

Typical 5,
Max. 13

Typical 5,
Max. 13

环境温度⁷
工作条件⁸ (°C)
非工作条件 (°C)

10 to 50
-20 to 60

10 to 50
-20 to 60

10 to 50
-20 to 60

冲击耐受性 (g，6ms)

30

30

30

1.激光器波长容差：所有 OBIS LS 型号波长容差：±2 nm；OBIS LX 型号波长容差：±5 nm（以下型号除外）：413LX：410 nm 至 420 nm；520LX：520 nm 至 530 nm；640LX：635 nm 至 644 nm；660LX：652 nm 至 665 nm；685LX、730LX、785LX、808LX、980LX：±10 nm

2.输出功率：连续波（CW）模式下可调范围：1 mW（LX 型号为 1%）至额定功率的 110%；规格参数基于100% 功率测试，LS 型号 的 808 nm 泵浦光或基频光残余功率 < 0.1 mW

3.光束质量（M²）：LX 型号 使用 ModeMaster 测量，90/10 截断阈值

4.启动延迟：LS 型号：典型 1 分钟；LX 型号：典型 0.1 分钟（6 秒）

5.出射光束位置：参见机械图纸获取具体位置

6.散热负载：约 85% 热量通过基板散热，详情参阅 用户手册

7.环境要求：非冷凝环境，详情参阅 用户手册

8.温度限制（LS 型号）：激光头基板温度需 ≤40°C

用途和环境要求

工作电压1 (VDC)

12 ±2

激光器尺寸(长×宽×高)

70×40×38毫米(2.75×1.57×1.5英寸)

OBIS遥控器(选配)

105×68×36毫米(4.13×2.68×1.42英寸)

直流电源(选配)

105×42×33毫米(4.13×1.65×1.3英寸)

激光器至OBIS遥控器连接线(选配)

1米(3.28英尺)(3米和0.3米长度需单独购买)

激光器重量

0.16千克(0.35磅)

OBIS遥控器(选配)

0.24千克(0.53磅)

直流电源(选配)

0.36千克(0.79磅)

激光器至OBIS遥控器连接线(选配)

1米线缆重0.1千克(0.22磅)

1.用户供电时，直流电源应满足以下要求：功率>20W；波纹<5%峰峰值；线路调节<0.5%




下一篇：德国GRINTECH优质梯度折射率针式内窥镜，双光子显微成像/荧光显微成像，NEM-050/NEM-100系列

推荐阅读

产品导航 : 光束整形器分束器螺旋相位板微透镜阵列径向偏振片（S波片）红外观察仪激光防护眼镜显微镜载物台显微镜自动对焦量子级联激光器266nm激光器光斑分析仪光束质量分析仪激光晶体电控位移台主动被动隔震台太赫兹源太赫兹相机

友情链接 : 维尔克斯光电  中国供应商                                                                                                         中科光学


版权所有：深圳海纳光学有限公司 粤ICP备18089606号
电话：0755-84870203 邮箱：sales@highlightoptics.com
