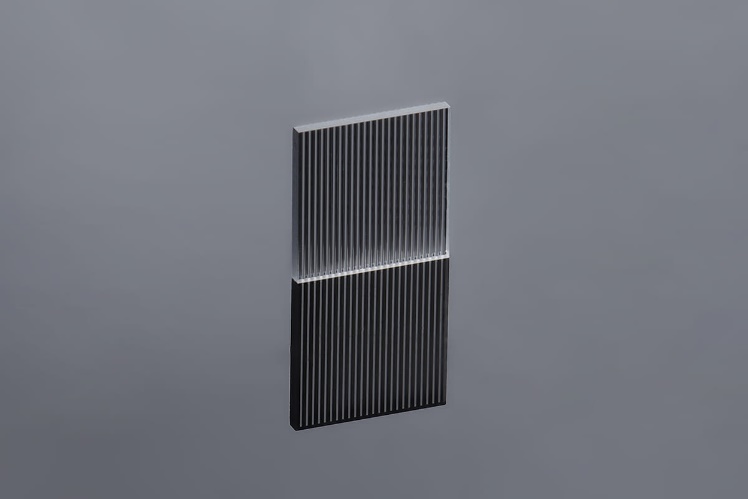

广角一字线光斑扩散器本质是柱透镜阵列，广角一字线光斑扩散器使用高折射率玻璃材质，广角一字线光斑扩散器可将激光光束在单个方向上扩散，视场角可达160°。并且由于广角直线光斑扩散器使用折射光学元件（ROE）技术，无零级衍射，无热点。同时广角直线光斑扩散器光透过率 > 95%（镀膜产品），光斑均匀度高达 90%。
广角直线光斑扩散器的标准品发散角度有25°、60°、75°、90°、110°，广角线光斑扩散器设计波长1064nm或808nm，无镀膜或770-1070 nm增透膜，广角线光斑扩散器透过率>90%，熔融石英或S-TIH 53玻璃材质，广角线光斑扩散器通光孔径4.5 x 4.5mm、9 x 9mm或9.9 x 9.9mm，大角度线光斑匀化器尺寸5 x 5 x 0.5mm或10.9 x 10.9 x 2mm。以下是大角度线光斑匀化器的标准品规格和仿真效果图。
大角度线光斑匀化器标准品
|
型号 |
Pitch |
焦距 |
曲率半径 |
发散角° |
设计波长 |
镀膜 |
透过率 |
材质 |
通光孔径mm |
尺寸mm |
|
CLA-25° |
/ |
/ |
/ |
25 |
1064nm |
无 |
90% |
熔融石英 |
4.5 x 4.5 |
5 x 5 x 0.5 |
|
CLA-60° |
/ |
/ |
/ |
60 |
808nm |
770-1070 nm |
98% |
S-TIH 53 |
9 x 9 |
10.9 x 10.9 x 2 |
|
CLA-75° |
/ |
/ |
/ |
75 |
808nm |
770-1070 nm |
98.8% |
S-TIH 53 |
9.9 x 9.9 |
10.9 x 10.9 x 2 |
|
CLA-90° |
/ |
/ |
/ |
90 |
808nm |
770-1070 nm |
98.8% |
S-TIH 53 |
9.9 x 9.9 |
10.9 x 10.9 x 2 |
|
CLA-110° |
/ |
/ |
/ |
110 |
808nm |
770-1070 nm |
98.8% |
S-TIH 53 |
9.9 x 9.9 |
10.9 x 10.9 x 2 |
(1) 建议M²>10，最小光束尺寸>2.5mm FW/e²，以确保高均匀性。
(2) 广角柱透镜阵列波长范围可以根据客户需求定制。
(3) 广角柱透镜阵列镀膜后，设计波长±10nm范围内，入射角 0-30° ，透过率可满足>99%。
CLA-60°、CLA-75°、CLA-90°、CLA-110°广角柱透镜阵列仿真模拟图
1、CLA-60°（同时采用多种光源进行仿真: 1. 单管半导体光纤耦合FCMSE58系列; 2. 半导体单管激光器NV02）

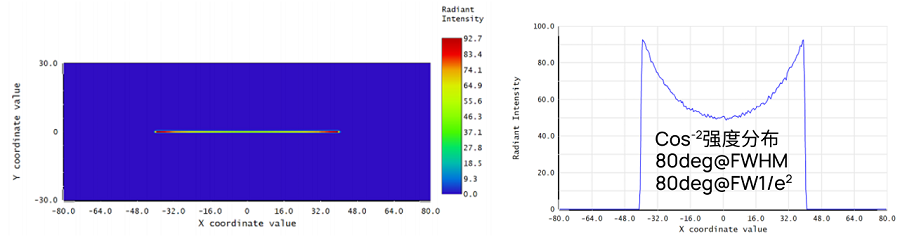

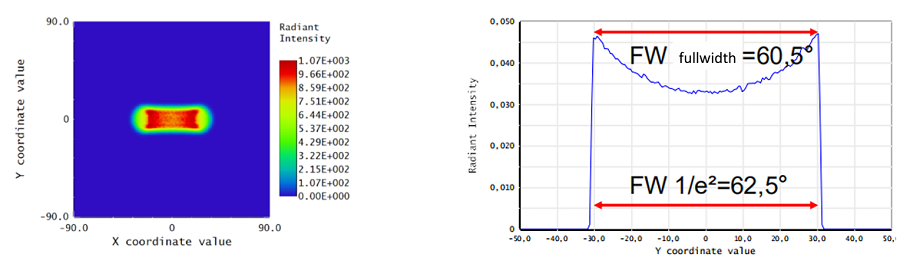

（1）角空间分布模拟（左）和角空间强度分布曲线（右）

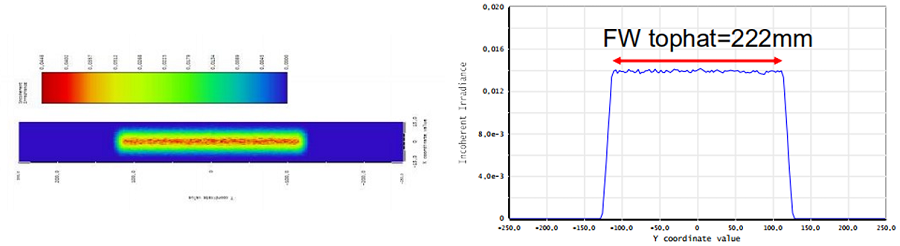

（2）Diffuser扩束后0.2米远处，面空间分布模拟（左）和长轴光斑尺寸强度分布曲线（右）

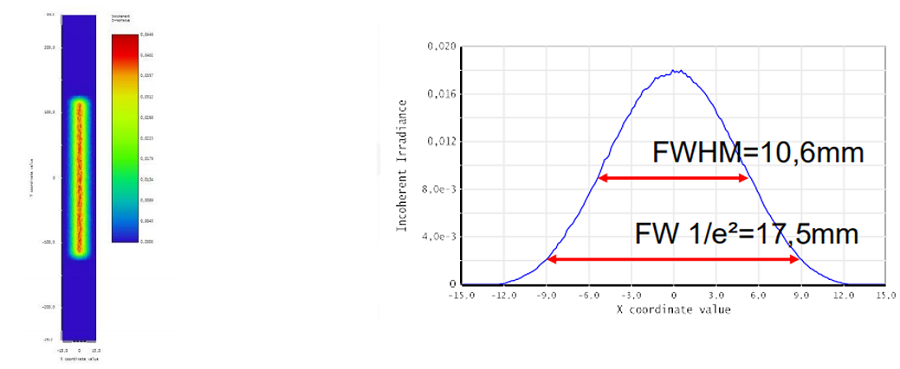

（3）Diffuser扩束后0.2米远处，面空间分布模拟（左）和短轴光斑尺寸强度分布曲线（右）
2、CLA-75°（基于DPSSL@1064nm 光源仿真，光源原始发散角FA@0.172deg，SA@1.335deg）
（1）角空间分布模拟（左）和角空间强度分布曲线（右）
（2）Diffuser扩束后1米远处，面空间分布模拟（左）和光斑尺寸强度分布曲线（右）
（3）Diffuser扩束后3米远处，面空间分布模拟（左）和光斑尺寸强度分布曲线（右）
3、CLA-90°（基于DPSSL@1064nm 光源仿真，光源原始发散角FA@0.172deg，SA@1.335deg）
（1）角空间分布模拟（左）和角空间强度分布曲线（右）

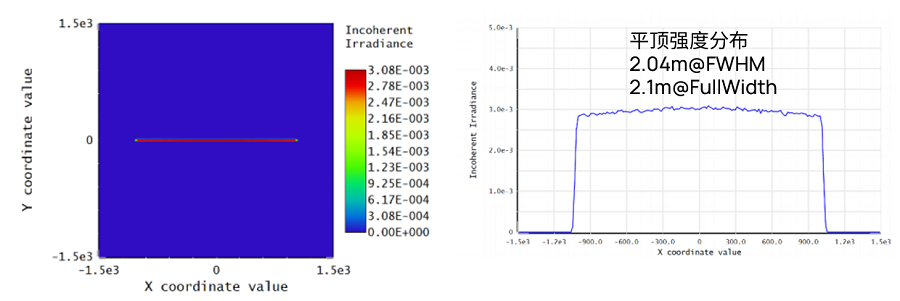

（2）Diffuser扩束后1米远处，面空间分布模拟（左）和光斑尺寸强度分布曲线（右）

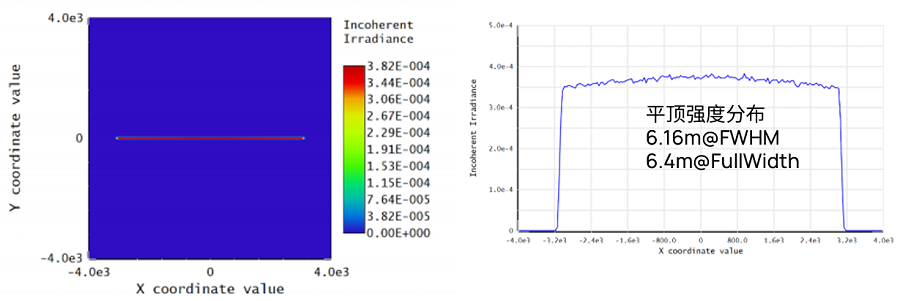

（3）Diffuser扩束后3米远处，面空间分布模拟（左）和光斑尺寸强度分布曲线（右）
4、CLA-110°（基于DPSSL@1064nm 光源仿真，光源原始发散角FA@0.172deg，SA@1.335deg）

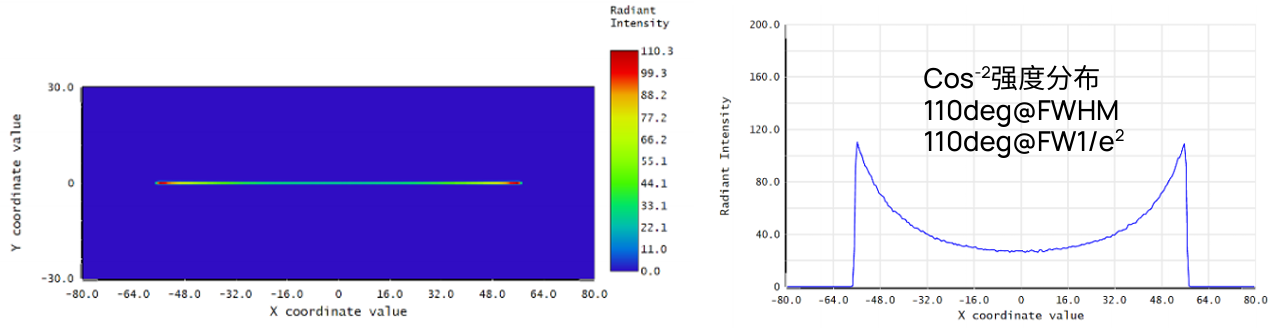

（1）角空间分布模拟（左）和角空间强度分布曲线（右）

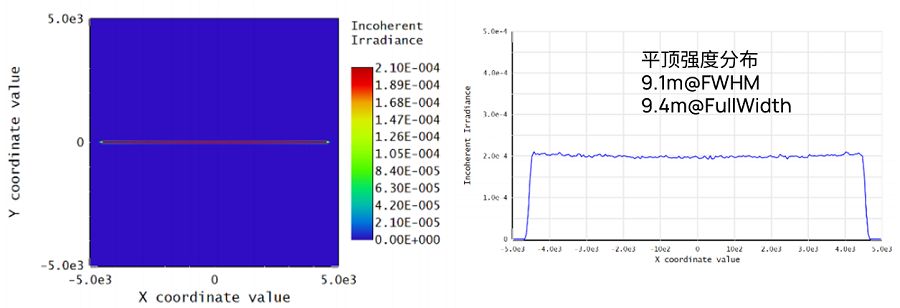

（2）Diffuser扩束后1米远处，面空间分布模拟（左）和光斑尺寸强度分布曲线（右）
（3）Diffuser扩束后3米远处，面空间分布模拟（左）和光斑尺寸强度分布曲线（右）
