Quantum Light Instruments Q-TUNE系列激光器：风冷、二极管泵浦、波长可调谐的调Q激光器。Q-TUNE利用光学参量振荡器（OPO）产生410-2300nm范围内的可调谐波长，线宽窄于6cm⁻¹。结合短于5ns的脉冲持续时间和高达100Hz的脉冲重复频率，Q-TUNE 210-2300nm激光器是时间分辨光谱、计量学、光声成像等应用的完美相干光源。
可调波长调Q激光器有常紧凑、用户友好、即插即用的系统，且几乎无需维护。无需冷水机或需要放在桌下的大型电源。Q-TUNE的所有电子设备均集成在机身内，唯一的外部模块是提供12或28VDC、50-150W功率（取决于型号）的电源适配器。
泵浦激光器和OPO均通过单个以太网端口经由内置Web服务器进行控制。无需安装控制软件——任何计算机甚至具有现代网页浏览器的手机都能控制Q-TUNE。同时提供API用于与用户设备集成。除了可调谐波长输出外，Q-TUNE还提供两个额外端口用于访问泵浦激光光束。可根据要求提供可选扩展：空气吹扫系统，用于延长紫外光学元件的寿命。紧凑型光谱仪，用于监测OPO波长和线宽。光纤耦合的OPO输出。
风冷可调谐激光器产品特点
-风冷可调谐激光器与光学参量振荡器（OPO）无缝集成
-即插即用性能，得益于泵浦激光器的无水冷设计
-微处理器控制操作，具备自优化、自校准功能
-泵浦二极管寿命超过20亿次脉冲
-免手动、自动化调谐，范围从210到2300nm
-可见光范围内脉冲能量高达8mJ
-使用光学参量振荡器（OPO）产生410-2300nm范围内的可调谐波长
-线宽<6cm⁻¹（窄于6cm⁻¹）。可选二次谐波发生器将调谐范围扩展至210-410nm，且线宽窄于12cm⁻¹
-脉冲重复频率高达100Hz
-内部或外部触发模式
-独立的输出端口，用于访问泵浦激光波长
-低功耗-根据型号不同，功耗从50到150W
-采用空气吹扫以延长紫外光学元件的使用寿命
Quantum Light Instruments可调波长调Q激光器应用领域
-光谱学（LIFS 等），非线性激光光谱学
-共聚焦显微镜，计量学，光声成像
Quantum Light Instruments Q-TUNE可调谐纳秒激光器对比如下：
|
参数 |
Q-TUNE-C10 |
Q-TUNE-C100 |
Q-TUNE-E10 |
Q-TUNE-E33 |
Q-TUNE-F10 |
|
波长范围 |
|||||
|
OPO |
410 – 2300 nm |
||||
|
二次谐波扩展 |
210 – 410 nm |
||||
|
脉冲重复频率 |
10 Hz |
100 Hz |
10 Hz |
33 Hz |
10 Hz |
|
脉冲能量 |
> 1 mJ |
> 5 mJ |
> 8 mJ |
||
|
线宽 |
< 6 cm⁻¹ |
||||
|
脉冲持续时间 |
< 5 ns |
||||
|
脉冲间稳定性 |
< 4.5 % RMS |
||||
|
功率漂移 |
± 3.0 % |
||||
|
偏振 |
垂直 |
||||
|
典型光束直径 |
3 mm |
5 mm |
6 mm |
||
|
典型光束发散角 |
< 3 mrad |
< 5 mrad |
|||
|
抖动 |
< 0.5 ns RMS |
||||
|
泵浦激光输出，最大脉冲能量 |
|||||
|
基波 |
15 mJ |
50 mJ |
80 mJ |
||
|
二次谐波 |
7 mJ |
20 mJ |
30 mJ |
||
|
三次谐波 |
5 mJ |
20 mJ |
30 mJ |
||
|
尺寸 |
|||||
|
激光头 (宽x长x高) |
390 × 620 × 135 mm3 |
390 × 620 × 153 mm3 |
|||
|
电源适配器 (宽x长x高) |
50 × 125 × 33 mm3 |
192 × 178 × 46 mm3 |
|||
|
操作要求 |
|||||
|
冷却要求 |
风冷 (无需水冷) |
||||
|
环境温度 |
15 – 25 °C |
||||
|
相对湿度 |
10 – 80 % (无冷凝) |
||||
|
电源电压 |
90 – 230 VAC, 单相, 47 – 63 Hz |
||||
|
平均功耗 |
< 50 W |
< 150 W |
< 100 W |
< 150 W |
< 120 W |
-通用说明：由于持续的产品改进，所有规格如有变更，恕不另行通知。除非另有说明，所有规格均在450nm波长和最大脉冲重复频率下测量。标记为“典型”的参数并非硬性规格，它们表示典型性能，并且会因我们制造的每个单元而有所不同。
-波长扩展：可使用二次谐波发生器（SHG）作为可选扩展，将波长向下延伸至210nm。
-重复频率：此为内部触发模式下的出厂设定值。脉冲重复频率可分频降低至1Hz。
-脉冲能量：此值为在450nm输出下测得。其他波长下的脉冲能量请参阅调谐曲线图。
-脉冲持续时间：在1064nm波长下于半高全宽（FWHM）处测量，使用上升时间为350ps的光电二极管。
-能量稳定性：在预热后运行30秒内测量。
-功率稳定性/漂移：在预热20分钟后，环境温度变化小于±2°C的8小时期间内测量。功率值每秒计算一次。
-光束直径：在激光输出口20厘米处，于4σ(sigma)水平测量。
-光束发散角：在4σ(sigma)水平测量的全角。
-同步延迟：相对于泵浦二极管触发脉冲的下降沿。
-泵浦激光能量：激光脉冲能量已针对OPO（光学参量振荡器）泵浦进行优化，可能与独立激光器的规格有所不同。
-泵浦激光输出：输出可配置为与OPO同时运行或非同时运行。此处指示的数值适用于非同时运行的模式。
-电源适配器：电源适配器尺寸因型号而异。
-供电：激光器可根据型号由合适的12或28VDC电源供电。详情请垂询。

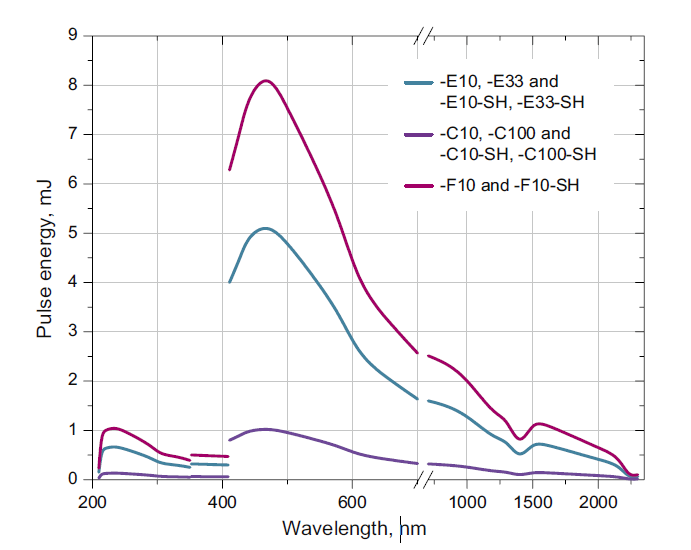

Q-TUNE 210-2300nm激光器调谐曲线

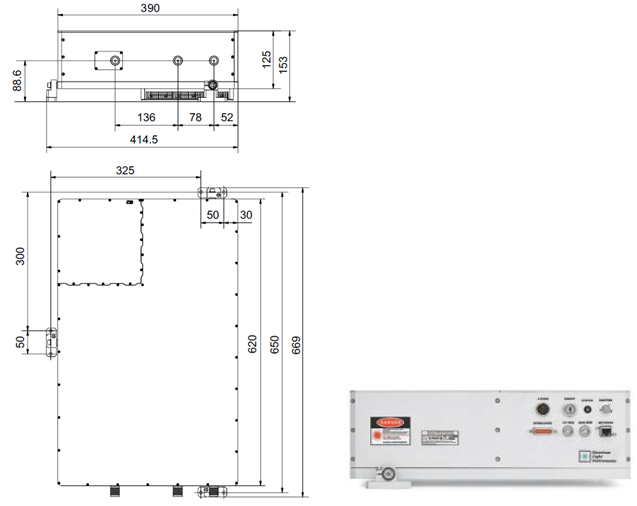

可调谐纳秒激光器Q-TUNE-C100/E10/E33/F10 型号尺寸图 (单位：毫米)
