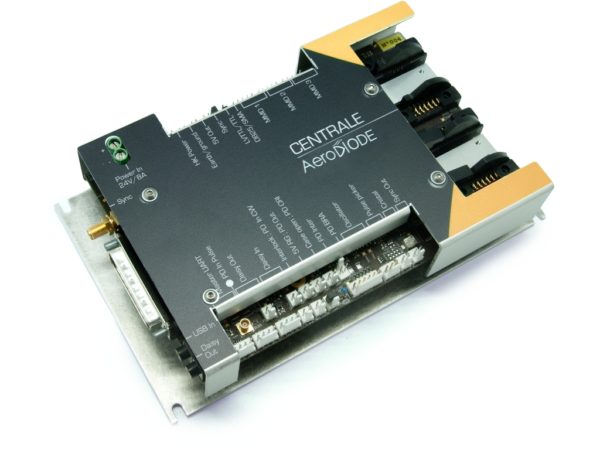

Aerodiode峰值电流3500mA双通道光纤半导体激光管驱动器Centrale产品介绍

AeroDIODE双通道光纤半导体激光管驱动器Central Electronic Board集成了两个激光二极管驱动单元、六组光电二极管电子系统、脉冲选择器同步工具以及众多其余专属功能，可适配几乎所有类型的光纤激光器架构。借助该Centrale驱动器，仅需数周即可完成完整的光纤激光器原型开发。光纤二级管驱动器包含一个用于种子激光二极管的"脉冲与连续波"双模式通道，以及一个用于泵浦激光二极管的"连续波"专用通道。光纤半导体激光管驱动器兼容所有类型的光纤激光器架构：包括锁模、调Q、主振荡功率放大（MOPA）等结构，可适配任何类型的种子源——如电光调制（EOM）激光二极管、增益开关激光二极管、微片激光器等。其光纤双通道半导体激光驱动器针对单次脉冲至连续波性能进行优化，脉冲宽度低至1纳秒，峰值电流高达3500毫安。在噪声、精度、响应时间、互锁等方面完全满足光纤激光器的应用要求。光纤二级管驱动器几乎适配所有类型的光纤激光器架构：包括锁模、调Q开关、主振荡功率放大器（MOPA）、电光调制（EOM）、增益开关、微片振荡器等。光纤二级管驱动器为复杂多级架构的启停控制与安全阶段管理提供了简洁高效的解决方案。此光纤二级管驱动器可轻松与其他AeroDIODE控制板连接，并兼容所有AeroDIODE单模激光二极管。

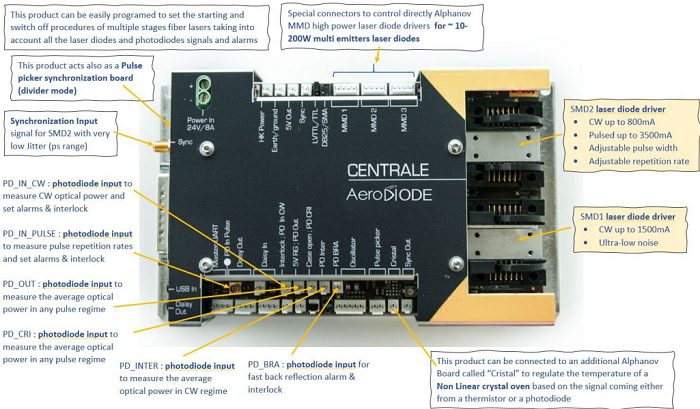

AeroDIODE光纤双通道半导体激光驱动器Central Electronic Board能同时控制最多两个单模蝶形封装激光二极管、六个光电二极管及多个外部设备：光纤双通道半导体激光驱动器的一个蝶形激光二极管分别支持连续波与连续波/脉冲模式工作，驱动电流达1.5安培且具备极低噪声基底；另一个个蝶形激光二极管支持1纳秒至连续波的脉冲工作模式，内置脉冲宽度与重复频率调节功能；双驱动光纤半导体驱动器的两个光电二极管用于高精度连续波光功率测量；一个光电二极管：用于光信号重复频率测量；两个光电二极管：用于脉冲信号平均光功率测量；一个光电二极管：用于连续波/脉冲模式下的反向反射光功率监测为复杂多级光纤激光器的启停控制与安全阶段管理提供简洁解决方案。光纤激光管驱动器性能经过优化，在噪声控制、精度、响应时间、互锁等方面完全满足光纤激光器的应用要求。双驱动光纤半导体驱动器作为ALPhANOV多板系列的核心单元，该板卡凝聚50余项创新技术，可显著提升光纤激光器的开发效率。光纤半导体激光管驱动器智能控制可通过USB接口同步驱动多个AERODIODE激光电子系列模块。下图为双驱动光纤半导体驱动器引脚分配和功能概述。

AeroDIODE双通道光纤半导体激光管驱动器Centrale主要特征：

-光纤激光管驱动器独立或同步驱动多种光电器件：

-支持低重复频率或脉冲配置的特殊泵浦脉冲模式

-光纤激光管驱动器与ALPhANOV多板系列专用互联接口，可实现复杂光纤激光架构的完整集成

-智能控制可通过USB接口同步驱动多个AERODIODE激光电子系列模块

AeroDIODE双通道光纤半导体激光管驱动器Centrale规格：

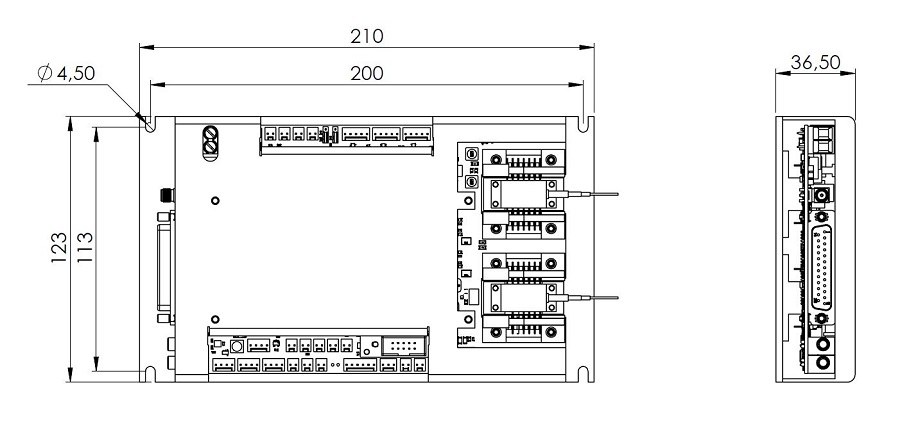

AeroDIODE光纤半导体激光驱动器Centrale图纸：

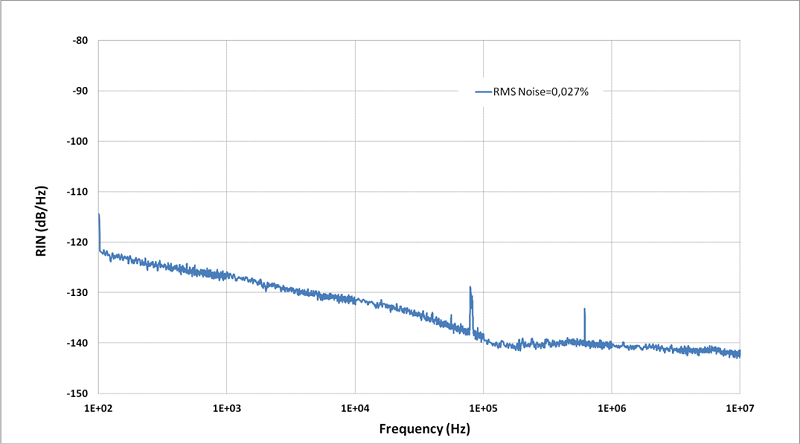

AeroDIODE光纤半导体激光驱动器的低噪声发射水平，RMS噪声为0.027%（100Hz至10Hz）

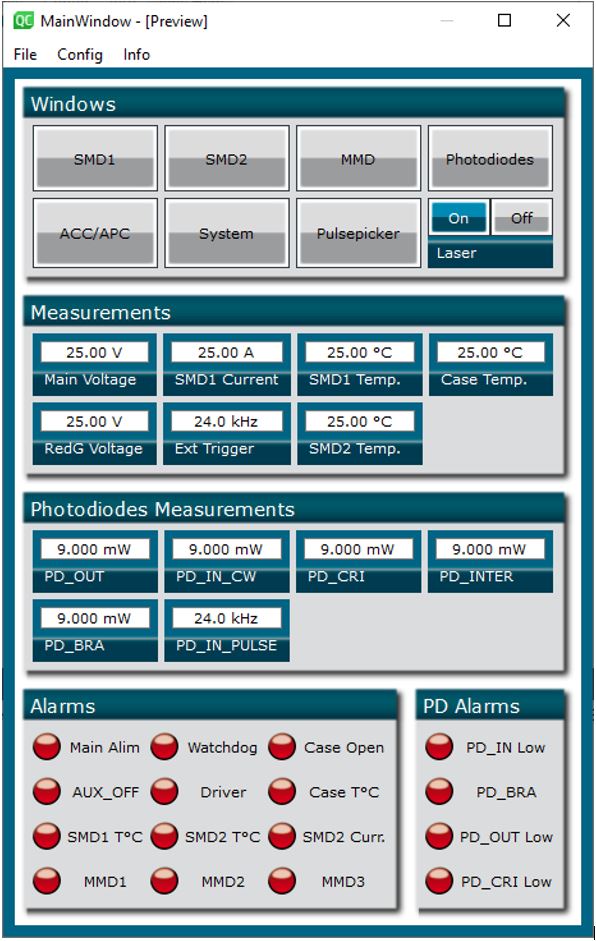

AeroDIODE光纤半导体激光驱动器图形用户接口控制2个半导体激光管驱动器、6个光电二极管、20个警报器和联锁等。警报器和联锁的相应时间为2ns。
