物镜上印的文字是物镜型号吗？物镜文字颜色只表示物镜参数，激光加工和物镜命名体系

每个物镜筒上都刻有大量信息，可以分为几类。其中包括线性放大倍率，数值孔径，光学校正，物镜设计的介质类型，以及决定物镜是否按需执行等关键显微镜标识。下文将结合具体物镜型号详细解释物镜镜筒上的信息如何去识别。本文详细解读物镜筒上刻印的各种信息，包括线性放大倍率、数值孔径、光学校正等级、介质类型以及关键标识。通过图解和颜色编码指南，使用者可以快速识别物镜的放大倍数、工作波长、专用于金相(M)还是生物样品(B)，以及是否经过平场或复消色差等高级校正。

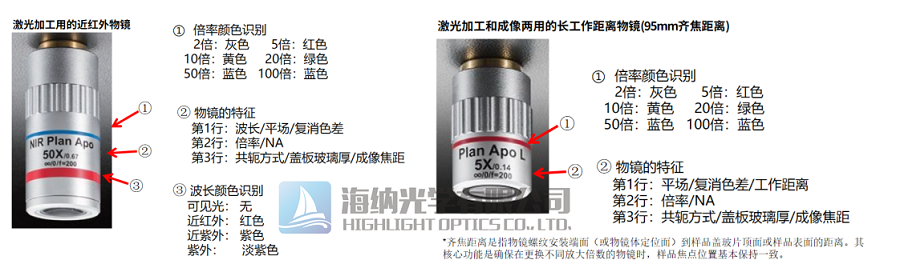

如图1左图：物镜文字上方的浅蓝色色环代表该物镜的放大倍数是50倍；物镜文字下方的红色色环代表物镜的工作波段为近红外波段；NIR也表示物镜的工作波段为近红外波段；Plan Apo表示物镜对场曲和像差进行了校正；“0.67”代表物镜数值孔径；∞代表该物镜是为无限远光学系统设计的；“0”表示该物镜不需要盖玻片（盖玻片厚度为0）；f=200代表管镜焦距为200mm，又因为放大倍率50倍，因此物镜的焦距为200mm/50=4mm。图1右图：物镜文字上方的红色色环代表该物镜的放大倍数是5倍；Plan Apo表示物镜对场曲和像差进行了校正；“L”代表该物镜为长工作距离物镜；“0.14”代表物镜数值孔径；∞代表该物镜是为无限远光学系统设计的；“0”表示该物镜不需要盖玻片（盖玻片厚度为0）；f=200代表管镜焦距为200mm，又因为放大倍率5倍，因此物镜的焦距为200mm/5=20mm。

图1：西格玛光机激光加工和成像物镜

行业统一标准的物镜颜色标识

物镜颜色标识代表着放大倍率，具体对应关系如下：

如下图10倍物镜颜色标识对应的颜色圈为黄色，50倍物镜对应的颜色圈为浅蓝色。

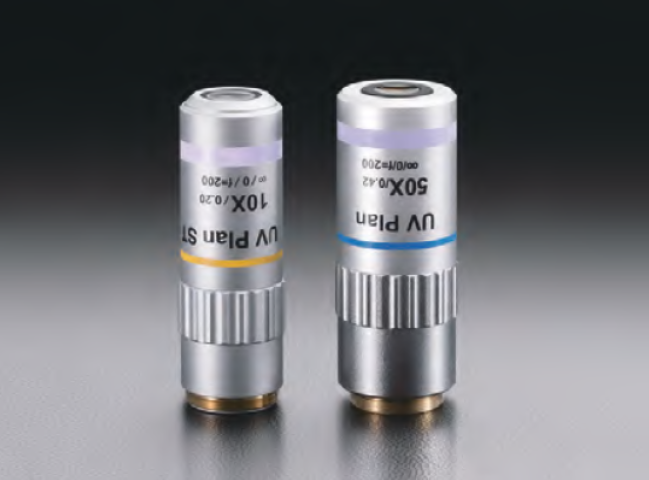

图2：西格玛光机紫外物镜

对于西格玛光机的部分物镜命名，物镜文字下方也有一圈色环，其物镜颜色环代表该物镜的工作波段（也有其他厂商采用相同规则，如涩谷光学）。具体的对应关系为：

物镜标识的工作波长

物镜命名的工作波长是指物镜能够清晰、高效地聚焦并形成高质量图像的光线波长范围。 它决定了这台显微镜能“看”什么样的光，是其最关键的技术指标之一。

普通物镜：专为可见光设计，波长范围约400-700纳米。

特种物镜（NUV/UV/NIR/IR）：为了应对特殊科研和工业需求，这些物镜在材料、设计和镀膜上经过特殊优化，能够高效并清晰地处理可见光之外的光线。

UV与NUV（紫外线与近紫外线）

UV：紫外线，波长范围约100-400 nm。

NUV：近紫外线，是UV中靠近可见光的部分，波长约300-400 nm。

在物镜命名上的意义：普通光学玻璃会强烈吸收紫外光，导致UV光无法透过物镜。因此，标有UV或NUV的物镜采用特殊材料（如熔融石英、氟化钙）和镀膜，能够高效透过紫外光并对其精确聚焦，同时校正紫外波段产生的色差。

NIR 与 IR（近红外线与红外线）

NIR：近红外线，波长范围约 700nm-1100nm。

IR：红外线，范围很广（约700nm-1mm），物镜通常指近红外和中红外（MIR）的一部分。

在物镜命名上的意义：长波长的红外光会导致普通物镜产生严重的色差和像差，无法清晰聚焦。标有 NIR 或 IR 的物镜进行了特殊的色差校正（通常是复消色差级别），确保在红外波段也能形成锐利图像。其镀膜也针对红外透射进行了优化。

物镜的光学校正

物镜镜筒上的光学校正物镜标识，指明了其内部光学系统为匹配特定物镜型号而进行的校正标准。物镜命名常见等级为：

-Achromat (消色差): 对两种颜色（红、蓝）进行色差校正，对一种颜色（绿）进行球差校正。是最基础的级别。

-Plan Achromat (平场消色差): 在Achromat 基础上增加了场曲校正（平场）。

-Fluor或FL/ Semi-Apo (萤石/半复消色差): 使用萤石或特殊玻璃，色差校正优于 Achromat，但未达到Apo水平。通常也有较好的平场性。常用于荧光观察。

-Plan Apo / Apo (平场复消色差/复消色差): 最高级别的色差和场曲校正，用于最苛刻的彩色成像和定量分析。

特别的，西格玛光机的物镜多为最高的校正等级——Plan Apo/Apo。其中Plan代表平场。表示物镜对场曲像差进行了校正。这意味着在整个平坦的视场范围内，图像都能清晰聚焦，边缘不会模糊。非平场物镜的视野中心很清晰，但边缘会模糊。Apo代表复消色差。这是最高级别的色差校正。意味着物镜能将三种主要颜色（红、绿、蓝）的光线汇聚到同一个焦点上，从而极大程度地消除了彩色边缘（色差），提供了极高的色彩保真度和分辨率。Apo物镜是最高端的物镜型号之一。

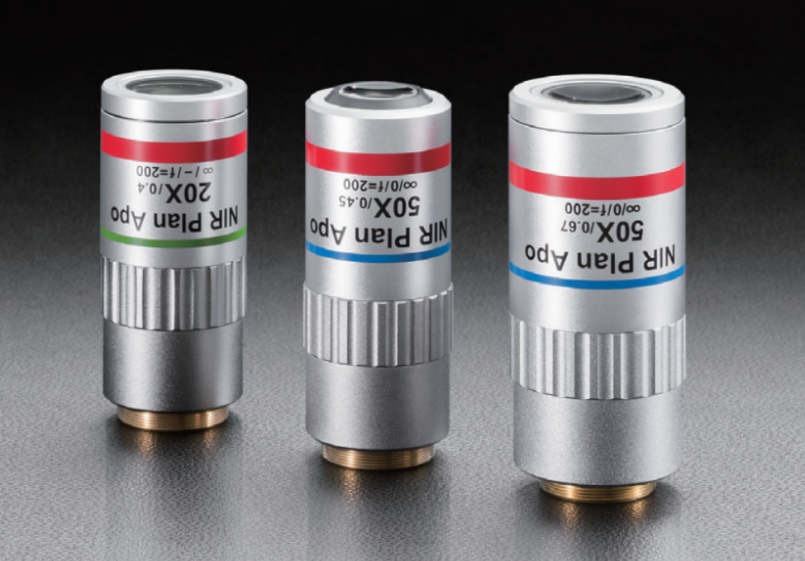

图3：西格玛光机的近红外物镜标识，均为Plan Apo校正等级

物镜镜筒标记上“M”的意义

字母M代表金相物镜。这意味着这是一款专门为金相学或材料科学观察设计的物镜。专门用于观察不透明样品的，例如金属、陶瓷、矿石、半导体等。观察这类样品时，光线无法从背面透射，必须使用明场落射照明——即照明光从物镜的侧面或周围射入，通过物镜本身照射到样品表面，再从样品表面反射回来，进入物镜镜筒成像。

M物镜有一个至关重要的技术指标：无盖玻片校正（金相样品是直接暴露在空气中的，没有盖玻片。因此，M物镜的光学校正环（特别是球差校正）是针对没有盖玻片的情况设计的。如果错误地将金相物镜用于有盖玻片的生物样品，成像质量会严重下降）。

与“M”对应的是“B”和“E”：B代表Biological（生物的），用于观察透射光的生物切片等透明样品（需搭配盖玻片使用）；E 代表 Epi（倾斜或落射照明），用于指明场落射照明物镜，与“M”含义非常接近。

物镜数值孔径

物镜的放大倍率通常与物镜数值孔径一起标记在物镜镜筒上，物镜数值孔径是产品一个重要的性能指标，其影响物镜的分辨率和成像质量。如图所示，20X/0.4代表物镜放大倍数为20倍，数值孔径为0.4。



其他特殊物镜文字标识

-HR：“HR”通常代表“High Resolution”，即高分辨率。标记为HR的物镜通常具备极高的数值孔径和顶级的像差校正水平。

-∞/0/f：∞代表该物镜是为无限远光学系统设计的。在这种系统中，物镜并不直接形成中间像。它发射出的光线是平行光。这些平行光通过镜筒中的另一个透镜组（管镜）之后，才会在目镜焦平面上会聚成中间像。“0”的含义： 这里的“0”表示该物镜不需要盖玻片，或者说是为盖玻片厚度为0的情况校正的。f=200代表管镜焦距为200mm

在无限远光学系统中，物镜的放大倍率不是由它自己单独决定的，而是由它和管镜共同决定的。它们遵循公式：物镜放大倍率=管镜焦距/物镜焦距。
