作者：陈yl 时间：2025-10-29
AeroDIODE新推出的高功率脉冲激光二极管CCSI-HPHS从多模光纤中产生纳秒范围的光脉冲，峰值功率最高可达350W，标品脉宽2ns~2000ns，最大占空比10%。内部集成TOMBAK同步工具，用于为激光雷达、激光二极管相机同步或特殊照明生成任何脉冲或突发配置。CCSI-HPHS在405nm至1470nm的10个可见光或红外波长下产生高峰值功率纳秒精度脉冲（如905nm激光二极管或940nm脉冲激光二极管）。所有模块都具有高亮度，典型的输出光纤芯为105µm（62.5µm也可根据特殊要求提供）。
AeroDIODE每个CCSI-HPHS高功率脉冲激光二极管模块包括一个“Tombak”多功能同步脉冲延迟发生器。该设备非常适合突发生成、分频、电压转换、任意波形生成等复杂的同步需求。它包括一个用于低电压触发的电压转换器。
所有AeroDIODE产品，如这种高功率脉冲激光二极管模块，都可以通过以下四种方法中的任何一种进行控制：
-具有USB通信的GUI界面。此外，可以从GUI同时控制多个单元；连接CCSI-HPHS高功率脉冲激光二极管模块时，GUI软件会自动打开两个窗口：驱动程序部分和Tombak同步部分。多种软件库可供选择：LabVIEW、Python、DLL、Hexa等。
-软件库可用于所有纳秒脉冲激光二极管（LabVIEW、Python（windows/LINUX）、DLL、Hexa等）
-新的可选台式触摸和控制屏幕
-OEM集成和系统应用的独立自动启动模式
CCSI-HPHS高功率脉冲激光二极管主要特点：
-30种高功率脉冲激光二极管型号，针对10个波长的短纳秒脉冲进行了优化；
-905nm、940nm、1470nm三个关键波长被优化为激光雷达激光二极管；
-所有参数均可通过提供的详细GUI进行调整：脉冲宽度、峰值功率、重复率等。
-上升/下降时间降至1纳秒；
-最大占空比取决于目标峰值功率水平；
-所有高功率脉冲激光二极管模块都具有高亮度，典型的输出光纤芯为105µm（62.5µm也可根据特殊要求提供）；
-超稳定的性能——作为激光雷达的理想纳秒脉冲激光二极管选择；
-通过调整激光二极管温度（取决于型号）可以进行激光二极管调谐；
注意：对于µsec/ms范围内的较长脉冲，请选择带有CCM驱动器或CCMI交钥匙模块的高功率型号（兼容CW或“长”脉冲发射）；
CCSI-HPHS高功率脉冲激光二极管型号规格
|
型号 |
波长 |
版本 |
最小脉宽 |
最大脉宽 |
峰值功率 |
最大占空比 |
|
Model 1 |
450 nm |
高速低电流 |
10 ns |
2000 ns |
20 W |
10% |
|
Model 2 |
高速高电流 |
10 ns |
50 ns |
60 W |
0.10% |
|
|
Model 3 |
长脉冲大电流 |
20 ns |
1000 ns |
40 W |
0.10% |
|
|
Model 4 |
785 nm |
高速低电流 |
5 ns |
2000 ns |
30 W |
10% |
|
Model 5 |
高速高电流 |
5 ns |
50 ns |
100 W |
0.10% |
|
|
Model 6 |
长脉冲大电流 |
20 ns |
1000 ns |
75 W |
0.10% |
|
|
Model 7 |
808 nm |
高速低电流 |
2 ns |
2000 ns |
30 W |
10% |
|
Model 8 |
高速高电流 |
2 ns |
50 ns |
300 W |
0.10% |
|
|
Model 9 |
长脉冲大电流 |
20 ns |
1000 ns |
200 W |
0.10% |
|
|
Model 10 |
830 nm |
高速低电流 |
10 ns |
2000 ns |
30 W |
10% |
|
Model 11 |
高速高电流 |
10 ns |
50 ns |
100 W |
0.10% |
|
|
Model 12 |
长脉冲大电流 |
20 ns |
1000 ns |
75 W |
0.10% |
|
|
Model 13 |
905 nm |
高速低电流 |
2 ns |
2000 ns |
18 W |
10% |
|
Model 14 |
高速高电流 |
2 ns |
50 ns |
250 W |
0.10% |
|
|
Model 15 |
长脉冲大电流 |
20 ns |
1000 ns |
150 W |
0.10% |
|
|
Model 16 |
915 nm |
高速低电流 |
2 ns |
2000 ns |
18 W |
10% |
|
Model 17 |
高速高电流 |
2 ns |
50 ns |
250 W |
0.10% |
|
|
Model 18 |
长脉冲大电流 |
20 ns |
1000 ns |
150 W |
0.10% |
|
|
Model 19 |
940 nm |
高速低电流 |
2 ns |
2000 ns |
18 W |
10% |
|
Model 20 |
高速高电流 |
2 ns |
50 ns |
250 W |
0.10% |
|
|
Model 21 |
长脉冲大电流 |
20 ns |
1000 ns |
150 W |
0.10% |
|
|
Model 22 |
980 nm |
高速低电流 |
2 ns |
2000 ns |
18 W |
10% |
|
Model 23 |
高速高电流 |
2 ns |
50 ns |
250 W |
0.10% |
|
|
Model 24 |
长脉冲大电流 |
20 ns |
1000 ns |
150 W |
0.10% |
|
|
Model 25 |
1064 nm |
高速低电流 |
2 ns |
2000 ns |
10 W |
10% |
|
Model 26 |
高速高电流 |
2 ns |
50 ns |
80 W |
0.10% |
|
|
Model 27 |
长脉冲大电流 |
20 ns |
1000 ns |
60 W |
0.10% |
|
|
Model 28 |
1470 nm |
高速低电流 |
5 ns |
2000 ns |
15 W |
10% |
|
Model 29 |
高速高电流 |
5 ns |
50 ns |
35 W |
0.10% |
|
|
Model 30 |
长脉冲大电流 |
20 ns |
1000 ns |
35 W |
0.10% |
CCSI-HPHS高功率脉冲激光二极管特征参数：

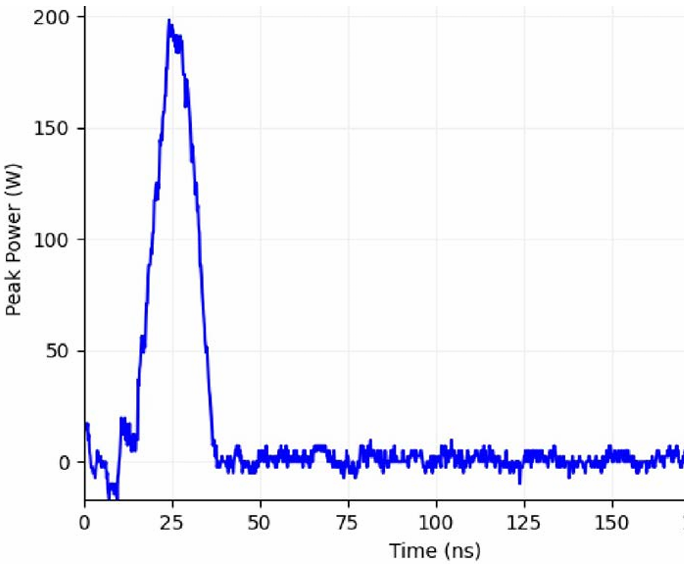

200µm芯光纤中808nm处200W峰值功率15ns脉冲的示例。峰值功率、脉冲宽度和重复率都是可调的。

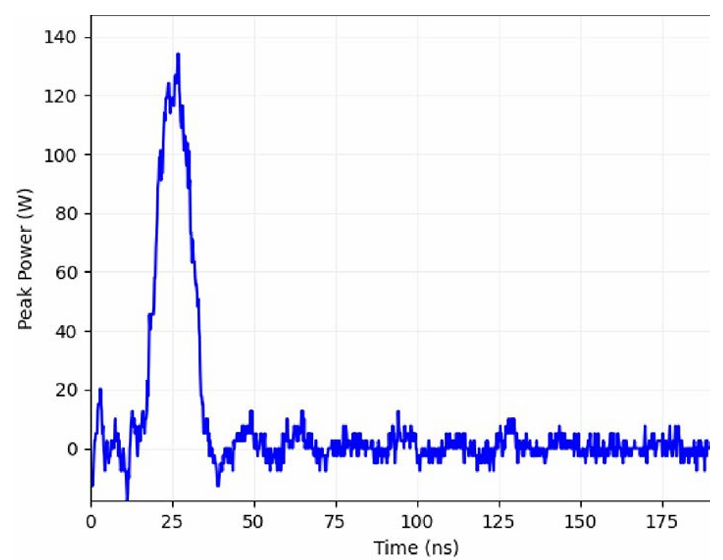

105µm芯光纤中940nm处120W峰值功率10ns脉冲的示例。

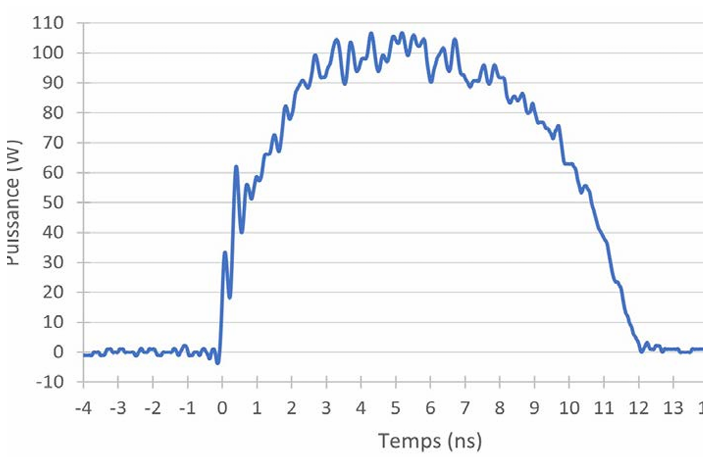

105µm芯光纤中940nm处100W峰值功率9ns脉冲的示例。峰值功率、脉冲宽度和重复率都是可调的。

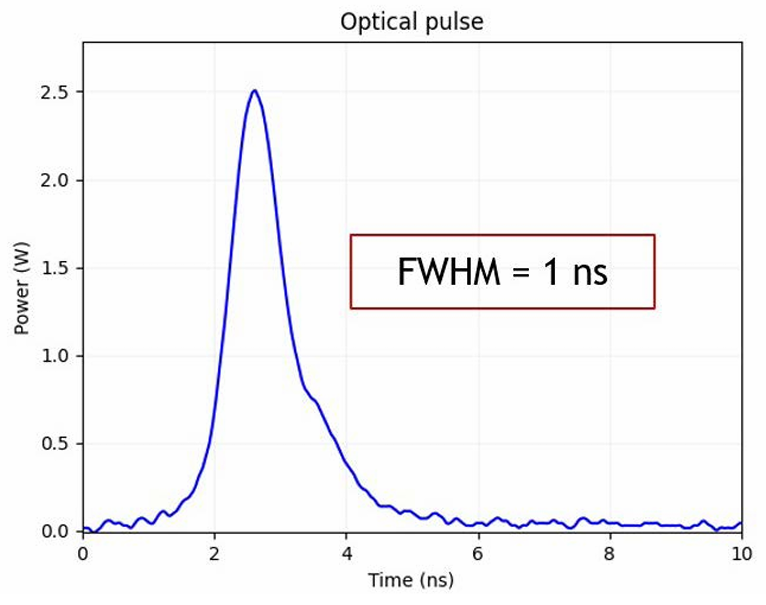

脉冲宽度低至1ns，峰值功率数瓦
