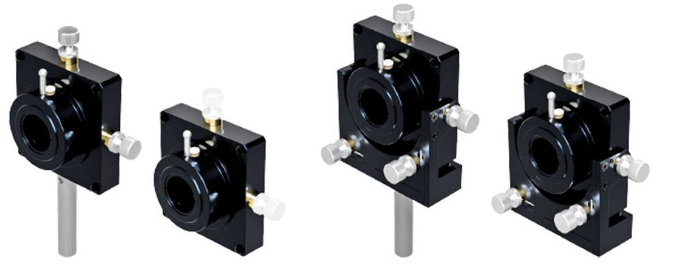

ALHN系列三轴透镜镜架，五轴透镜镜架是西格玛光机Optosigma可根据光轴调整透镜中心位置和调整焦点位置的透镜镜架，光学调整架。其优秀的光学特性使其适用于较大口径的激光束的准直或精密位置调整。ALHN系列的光学调整架包含ALHN-25.4-5RO，ALHN-50.8-3RO等型号。
ALHN系列的五轴透镜镜架相较于三轴透镜镜架，还可以调整倾斜角度，可用于微调精密透镜的波面收差或光斑内的能量分布。使用光学调整架上方的手柄转动镜筒，可实现镜筒的前后移动，调整透镜的焦点位置。调芯部分采用了螺母锁紧机构，调焦部分使用螺钉锁紧。ALHN系列光学调整架除单透镜外，也可以安装厚透镜或厚度为小于28mm的组合镜筒。
ALHN系列的带-RO后缀的三轴透镜镜架和五轴透镜镜架，如ALHN-25.4-5RO，ALHN-50.8-3RO可直接固定到备有M6螺孔的平台或平板上。除此之外还备有底板型（ALHN-3/ALHN-5）的三轴透镜镜架和五轴透镜镜架以及没有调焦机构的，仅可调芯的镜架LHCM系列小型可调芯镜架，可固定小于φ20mm的透镜。方便您选择合适搭建您的光路的产品。
同时，我们亦可以定制更改立柱长度。如订货时指定了立柱长度的话，西格玛光机Optosigma负责更换长度后出货。立柱长度相差大，也许会收取一定的差额费用。
往镜筒内固定透镜时，请使用附属的垫圈（2种）。镜筒的长度有28mm，仅用螺纹环固定会很费时间。同时如果改变隔圈和透镜的相对位置，也可以改变透镜的位置。透镜焦距很长时，此调焦范围可能无法完全满足要求。这时，我们推荐和燕尾槽平台或光具座等配合使用。

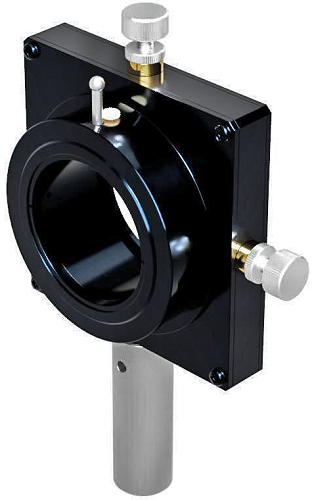

ALHN系列三轴透镜镜架型号列表：
型号
选购件编码
适用元器件外径
[mm]
适用元器件厚度
[mm]
调芯范围
[mm]
调芯分辨率
[mm/周]
调焦范围
[mm]
自重
[kg]
ALHN-25-3RO
N/EE/UU
Φ25
0~28
Φ6
0.25
±3
0.31
ALHN-25.4-3RO
N/EE/UU
Φ25.4
0~28
Φ6
0.25
±3
0.31
ALHN-30-3RO
N/EE/UU
Φ30
0~28
Φ6
0.25
±3
0.31
ALHN-50-3RO
N/EE/UU
Φ50
0~28
Φ6
0.25
±3
0.5
ALHN-50.8-3RO
N/EE/UU
Φ50.8
0~28
Φ6
0.25
±3
0.5

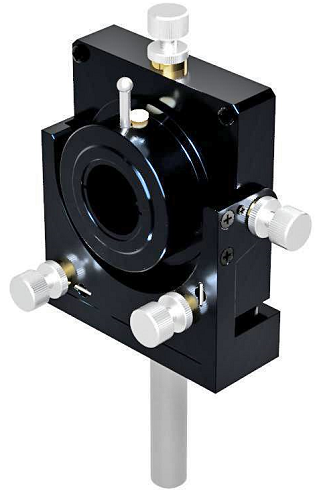

ALHN系列五轴透镜镜架型号列表：
型号
选购件编码
适用元器件外径
ΦA[mm]
适用元器件厚度
t[mm]
调芯范围
[mm]
调芯分辨率
[mm/周]
角度范围
俯仰/方位[°]
角度分辨率
俯仰/方位[°/周]
调焦范围
[mm]
自重
[kg]
ALHN-25-5RO
N/EE/UU
Φ25
0~28
Φ6
0.25
±4
约0.5
±3
0.46
ALHN-25.4-5RO
N/EE/UU
Φ25.4
0~28
Φ6
0.25
±4
约0.5
±3
0.46
ALHN-30-5RO
N/EE/UU
Φ30
0~28
Φ6
0.25
±4
约0.5
±3
0.46
ALHN-50-5RO
N/EE/UU
Φ50
0~28
Φ6
0.25
±3
约0.36
±3
0.72
ALHN-50.8-5RO
N/EE/UU
Φ50.8
0~28
Φ6
0.25
±3
约0.36
±3
0.72
西格玛光机ALHN系列三轴透镜镜架和五轴透镜镜架的主要材质都是铝合金，表面都进行了黑色氧化处理。
