作者：李zx 时间：2025-11-01

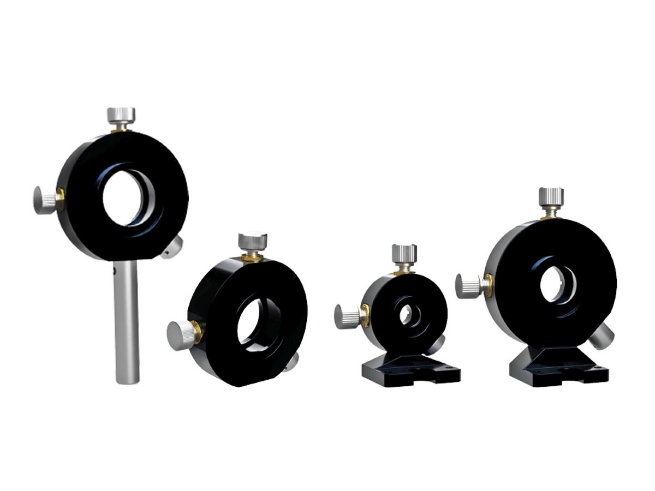

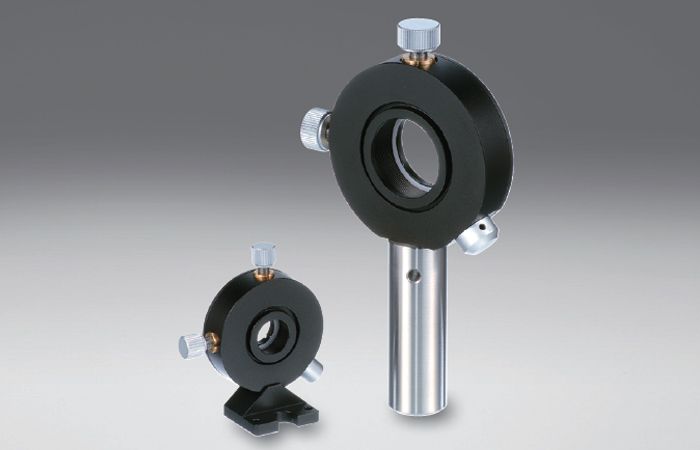

Optosigma西格玛光机LHCM系列小型可调芯镜架具有调芯机构外形小的特点，便于构建较低光轴的光学系统。因此该LHCM系列光学调整架常被用于调整激光光斑位置，或准直光束的出射方向。圆形镜架型号有LHCM-10-N，LHCM-25.4，LHCM-25.4-EE，LHCM-40-EE和LHCM-50.8等等。该西格玛光机圆形调整架可实现φ10mm〜φ50.8mm镜头的调芯，此外也可固定调整较厚的消色差透镜。
对于西格玛光机Optosigma的LHCM系列小型可调芯镜架，推荐选用燕尾槽平台或微分头驱动的平台调整透镜的焦面，或焦点位置。
另备有调芯分辨率高，调整轴可锁定的3轴可调镜架（ALHN-3RO）和可调透镜角度的5轴可调镜架（ALHN-5RO）。如果圆形镜架立柱的长度不满足您的使用要求，我们可以承接定制更改立柱长度。（如订货时指定了立柱长度的话，我们负责更换长度后出货。）立柱长度相差大，也许会收取一定的差额费用。
需要注意的是，如果透镜的重量过大时，圆形镜架的调整可能会比较困难。
LHCM系列光学调整架型号列表：
型号
选购件编码
适用元器件外径
ΦA[mm]
适用元器件厚度
t[mm]
有效直径
ΦB[mm]
光轴高度
C[mm]
调整范围
[mm]
自重
[kg]
LHCM-10
N
Φ10
1~6
Φ7
12.5
Φ1
0.03
LHCM-12.7
N
Φ12.7
1~8
Φ10
20
Φ2
0.05
LHCM-15
N
Φ15
1~8
Φ12
20
Φ2
0.05
LHCM-20
N/EE/UU
Φ20
2~12
Φ17
27.5
Φ3
0.27
LHCM-25
N/EE/UU
Φ25
2~12
Φ22
30
Φ3
0.28
LHCM-25.4
N/EE/UU
Φ25.4
2~12
Φ22
30
Φ3
0.28
LHCM-30
N/EE/UU
Φ30
2~12
Φ27
30
Φ3
0.28
LHCM-40
N/EE/UU
Φ40
2~14
Φ36
37.5
Φ3
0.31
LHCM-50
N/EE/UU
Φ50
2~14
Φ45
42.5
Φ3
0.36
LHCM-50.8
N/EE/UU
Φ50.8
2~14
Φ46
42.5
Φ3
0.36
LHCM系列小型调芯镜架的主要材质都是铝合金，表面都进行了黑色氧化处理。
选购件编码的含义本文将通过以下例子进行说明方便您了解。
如圆形调整架LHCM-50.8和LHCM-25.4型号是本身出场带标配立柱的版本。LHCM-10-N则是螺纹孔为M6的镜架版本，出厂的时候不带立柱。LHCM-25.4-EE和LHCM-40-EE则是螺纹孔为M4的镜架版本。UU编码的镜架则是螺纹尺寸为8-32UNC的版本。

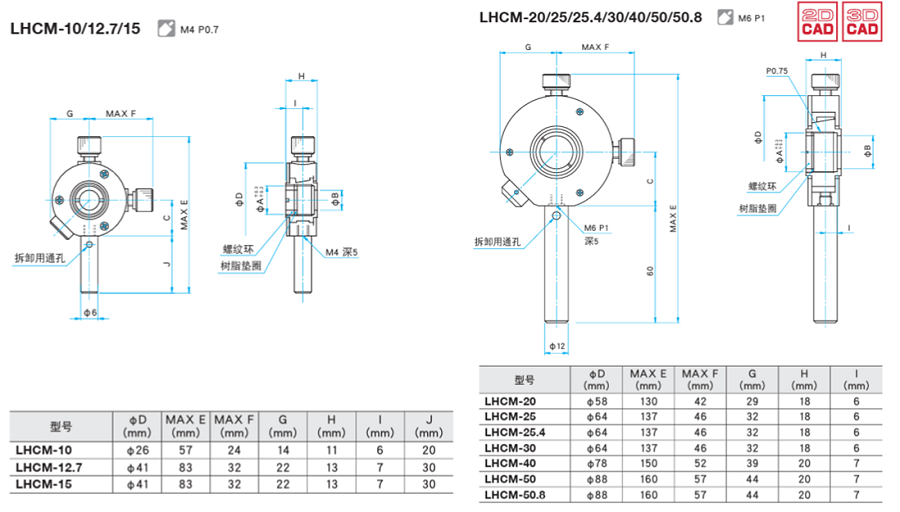

LHCM系列光学调整架圆形调整架的外形图如下图所示。
如果您需要Optosigma的LHCM-10-N，LHCM-25.4，LHCM-25.4-EE，LHCM-40-EE和LHCM-50.8等型号的小型可调芯镜架欢迎联系我们。
