Schäfter+Kirchhoff偏振分析仪SK010PA，350-1660nm激光耦合PM光纤或自由光的通用测量系统

德国Schäfter+Kirchhoff(德国S+K)的偏振分析仪SK010PA（有时称为偏振仪）是通用的偏振测量设备和测试系统，用于将相干激光束源耦合到保偏光纤电缆中。测量激光波长范围UV-NIR(350-1660nm)，可用性高，即插即用，无需额外供电，通过USB接口连接电脑可在软件上显示庞加莱球或偏振椭圆上的偏振状态SOP，SOP准确度±0.4°，偏振度DOP准确度5%，偏振消光比0.5dB @ 25dB。

德国Schäfter+Kirchhoff(德国S+K)的偏振分析仪是一种即插即用的偏振测量设备，直接连接到Windows设备的USB端口。该偏振测量设备结构紧凑，可以轻松集成到现有系统中。快速执行对齐和测量。执行斯托克斯参数的实时测量，并在交互式显示器中显示，该显示器描绘了庞加莱球上的偏振态。斯托克斯参数：一组四个参数（S₀, S₁, S₂, S₃），用于完整描述光的偏振状态。S0表示总光强，S1、S2、S3分别描述不同方向上的偏振分量。

偏振测量方法

耦合到偏振分析器的UV-NIR(350-1660nm)激光在被光电探测器记录之前，穿过旋转的四分之一波片和固定的偏振器。软件德国SKPolarization Analyzer评估从光电二极管信号的详细分析和四分之一波片的时间/位置信息中检索到的斯托克斯参数。 然后在庞加莱球上描绘偏振态，其中偏振态的任何变化，包括旋转方向（在北半球或南半球描绘）都很容易看到。庞加莱球：一种三维球体模型，用于直观表示光的偏振状态。球面上的每一个点对应一个特定的偏振态，北半球和南半球分别代表右旋和左旋偏振。

耦合到PM光纤的偏振对准

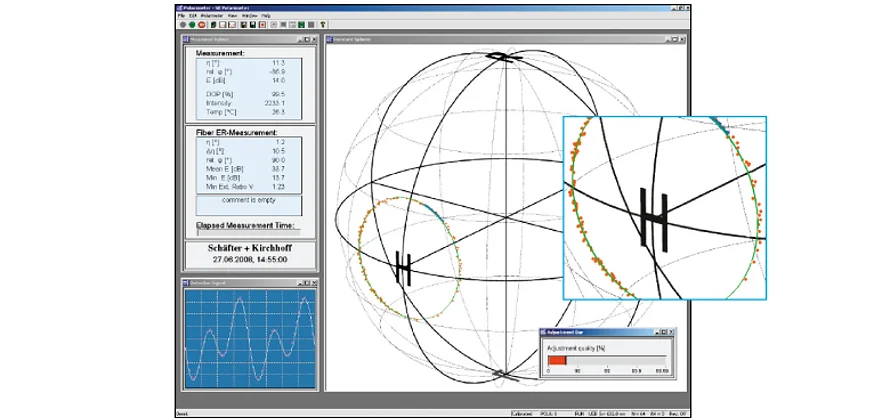

德国SK010PA偏振分析仪提供了优化相干源入射偏振方向与光纤偏振轴对准的程序，以及测量由此产生的偏振消光比（PER）的程序。该程序从记录出口偏振态开始，同时改变温度，或小心弯曲光纤，使出口偏振波动。然后，一个圆会自动拟合到庞加莱球上的数据点上，并显示平均值和最小PER。这个圆的半径表示对准的质量，因为它显示了光纤偏振轴和入射相干辐射偏振轴之间的角度偏差。对于最佳对齐的理想光纤，数据圆收敛到一个点，即圆的中心。在所示的示例中，庞加莱球面上的圆具有较大的半径。在连续测量出射偏振态期间，光纤轴然后相对于激光源的偏振轴旋转。当出射偏振态尽可能接近庞加莱球上的圆心时，达到最佳对准。然后，第二次测量揭示了光纤优化偏振对准的参数。

自由光束测量

偏振分析仪也可用于为自由光束应用设置明确的偏振状态。对于这些类型的测量，激光束轴与偏振分析仪的正确对准至关重要。这可以使用微弯或40毫米笼系统，并使用4根杆或轨道系统的连接来完成。

四分之一波片的调整

德国SK0101PA偏振分析仪可用于对准和量化延迟光学器件，例如带有集成四分之一波片的光纤准直器60FC-Q。对于这些准直器，通过旋转四分之一波片来调整结果偏振。当到达极点时，设置圆偏振光，右旋圆偏振位于北极，左旋偏振位于南极。

偏振分析仪SK010PA特性

-德国SK010PA系列偏振分析仪是用于将激光束源耦合到保偏光纤电缆中的通用测量和测试系统。

-确定偏振态（SOP），包括所有四个斯托克斯参数、PER（偏振消光比）、偏振度（DOP）、椭圆率等。

-USB2.0供电设备（控制、数据传输和电源）

-SOP在庞加莱球上或偏振椭圆上的显示

-PM光纤评估和偏振对准的特殊程序

-与自由束应用的微束系统、轨道或笼式系统兼容，光纤应用包括FCAPC适配器

-适用波长UV-NIR(350-1660nm)

偏振分析仪SK010PA标准包装

-SK010PA可选

-USB数据线

-FC APC PA-FC-4-0型宽键光纤连接器适配器

-PA-AP-M4后置适配器

-操作软件：适用于Windows 11/10（32/64位）的SKPolarization Analyzer

-动态连接库

偏振仪SK010PA参数

德国Schäfter+Kirchhoff(德国S+K)偏振仪SK010PA型号
