作者：韦bq 时间：2025-11-19
Gitterwerk是一家位于德国的高科技公司，专注于为高功率和超短脉冲激光器设计和制造高品质衍射光栅。
德国Gitterwerk GmbH并非一家传统或老牌公司，而是一家专注于尖端光栅技术的新兴企业。其核心竞争力在于将高性能、高损伤阈值的高效率透射光栅和脉冲压缩光栅从实验室或小批量生产推向工业化大规模生产，填补了市场在高功率激光核心元件规模化供应方面的空白。
Gitterwerk光栅拥有高达99.5%的衍射效率，主要需求是用于啁啾脉冲放大(chirp pulsed amplification)，通常需要单偏振态下效率极高的光栅，Gitterwerk光栅大部分产品均为s偏振。若用户的应用需求超出标准品范围，Gitterwerk GmbH随时可进行新设计，需要注意的是Gitterwerk光栅只生产方形或者矩形的，不做圆形。

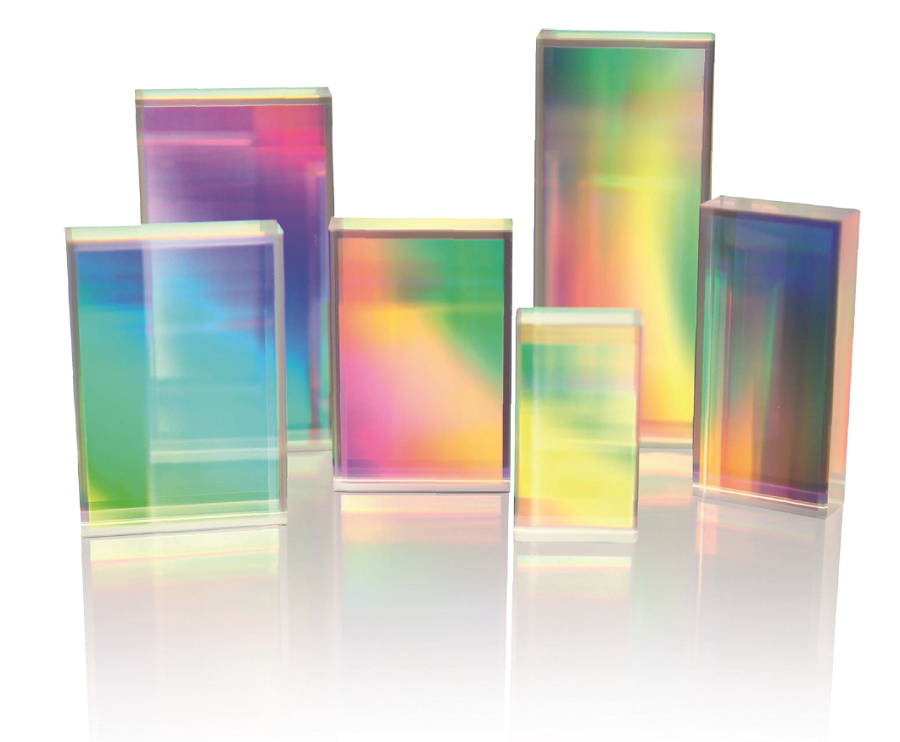

Gitterwerk GmbH高效率透射光栅/脉冲压缩光栅图示
1030nm高效率透射光栅规格参数：
- 啁啾脉冲放大：用于超短脉冲激光系统中的脉冲压缩
- 光束合成：将多个激光束合成为一束更高功率的激光
- 工业与科研：广泛应用于材料加工、光谱学、激光雷达、生命科学和半导体制造等领域等
1030nm高效率透射光栅规格参数：
Gitterwerk提供各个波长的衍射透射光栅和脉冲压缩光栅，其产品具备光束质量高，损伤阈值高和效率高等特点，可用于工业和科研领域。以下是1550nm光栅标准品的规格参数：
|
序号 |
a |
b |
c |
d |
|
中心波长(nm) |
1550 |
1550 |
1550 |
1550 |
|
光栅周期(nm) |
833 |
1000 |
1250 |
1666 |
|
线密度(l/mm) |
1200.5 |
1000.0 |
800.0 |
600.2 |
|
偏振 |
TE(s-pol.) |
TE(s-pol.) |
TE(s-pol.) |
TE+TM(unpol.) |
|
入射角(1) |
68.5° |
50.8° |
38.3° |
27.7° |
|
衍射效率(≥)(1,2) |
97.5% |
97.5% |
97.5% |
90.0%(1) |
|
角色散 [°/nm] |
-0.188 |
-0.091 |
-0.058 |
-0.039 |
(1)在中心波长
(2)包括AR涂层
(3)在各偏振模式上取平均值
1550nm透射光栅的镀膜曲线图：
不同的线密度和入射角度，使得1550nm光栅的衍射效率在宽波段范围不一样，另外，在涉及偏振无关性的时候，衍射效率比偏振依赖性的效率低，TE+TM(unpol.)是取在各偏振模式上取平均值。

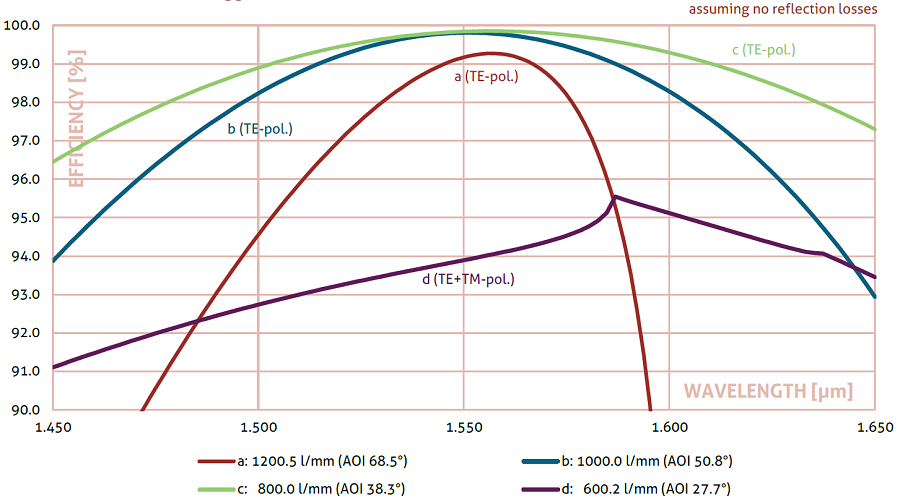

1550nm光栅衍射效率曲线图
1550nm高效率脉冲压缩衍射光栅的基底规格：
1550nm光栅的基底材质是熔融石英，具备高耐用性和周期性的100%特点，可镀AR增透膜。Gitterwerk脉冲压缩光栅的尺寸高达135mm，以下是其基底尺寸的简单介绍。
|
基底材质 |
熔融石英:Heraeus Suprasil 3002 (4) |
|||
|
基底厚度[mm] |
常用格式宽x高[mmxmm](5) |
|||
|
6.35 |
137x28 |
135x20 |
100x20 |
77x15 |
|
3.00 |
65x25 |
55x25 |
30x25 |
30x20 |
(3) 含水量降低至<1 ppm
(4) 可定制以满足您的特定需求

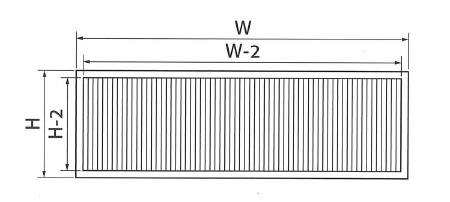

透射光栅尺寸图
