作者：吴wq 时间：2025-11-20
1064nm激光器作为常用的工业近红外激光器，因此1064nm反射镜的规格与型号非常多。根据不同的大小，不同的反射率，以及不同的镀膜方式。CVI反射镜推出了不同规格，不同型号与名称的1064nm中心波段高能激光反射镜。本文对CVI高损伤阈值激光反射镜中的1064反射镜进行了初步整理，方便用户进行快速选型。
高能部分激光反射镜PR1：

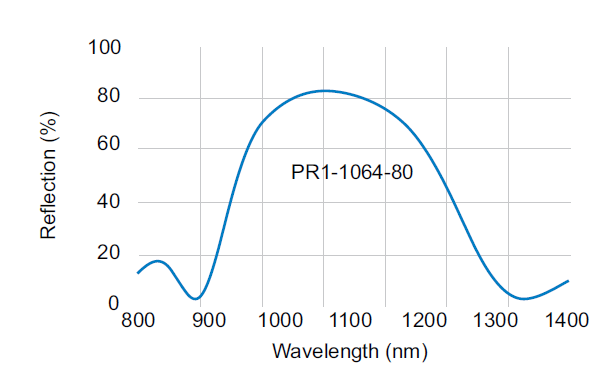

高能部分激光反射镜有着繁多型号，但是PR1-1064-80型号属于CVI反射镜中的主力产品。PR1在＞450nm波段的反射镜中采用了N-BK7火石玻璃基底。其大类型号命名规则简单易懂。PR1-1064-80-0525型号中，PR1指的便是高能部分激光反射镜，1064指的是中心波段，80指的是设计对1064nm波段激光的反射率。最后通过0525对该型号的规格进行直径和厚度的描述，表明该镜片是直径0.5英寸，厚度0.25英寸的规格。
高能激光反射镜Y1：

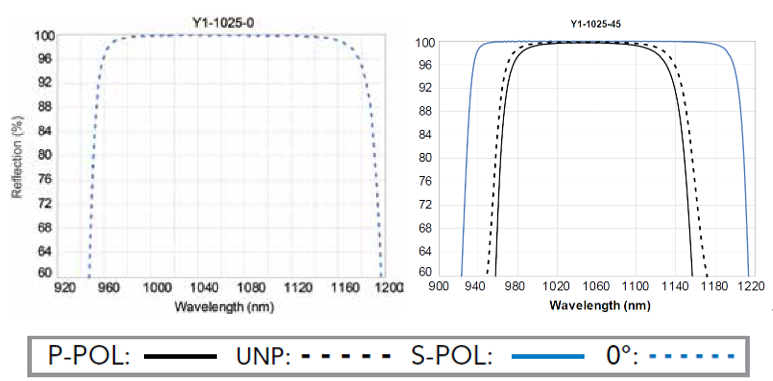

Nd:YAG激光反射镜应该属于1064nm反射镜在工业应用中最常见的名称。Nd:YAG激光器的中心波段是1064nm。CVI的高能激光反射镜中，Nd:YAG激光反射镜的1倍频到5倍频都提供了标准型号，其中Y1-0525-0，Y1-0525-45，Y1-1025-0，Y1-1025-45这四款1064反射镜最为畅销。不仅中心波段为1064nm，并且镜片的规格也是半英寸和一英寸，易于安装。其中Y1-0525-0，Y1-0525-45，Y1-1025-0，Y1-1025-45四个1064反射镜型号中，都有一个尾缀数字，这个尾缀数字表明了反射镜的入射角度，同时，在确认订单时，通常还会根据客户的需求，带上UNP（非偏振），S-pol（S偏振）和P-pol（P偏振）的区分。
CVI反射镜的PR1-1064-80主要应用于需要特殊反射率的场景，而Y1-0525-0，Y1-0525-45，Y1-1025-0，Y1-1025-45四个型号的高能Nd:YAG激光反射镜则主要依靠在1064nm波段附近拥有折99.6%的反射率，成为激光器内部以及光束路由的主要型号。
高能激光反射镜Y1型号汇总：
型号
曲率半径（m）
AOI（deg）
尺寸(mm)
厚度（mm）
面型
Y1-1537-45
-
45
38.1
9.40
平面
Y1-2037-0
-
0
50.8
9.40
平面
Y1-2037-45
-
45
50.8
9.40
平面
Y1-3050-0
-
0
76.2
12.70
平面
Y1-3050-45
-
45
76.2
12.70
平面
Y1-4050-0
-
0
101.6
12.70
平面
Y1-4050-45
-
45
101.6
12.70
平面
Y1-0525-0
-
0
12.7
6.35
平面
Y1-0525-0-0.10CC
0.10
0
12.7
6.35
平面-凹面
Y1-0525-0-0.50CC
0.50
0
12.7
6.35
平面-凹面
Y1-0525-0-1.00CC
1.00
0
12.7
6.35
平面-凹面
Y1-0525-45
-
45
12.7
6.35
平面
Y1-1025-0
-
0
25.4
6.35
平面
Y1-1025-0-0.10CC
0.10
0
25.4
6.35
平面-凹面
Y1-1025-0-0.25CC
0.25
0
25.4
6.35
平面-凹面
Y1-1025-0-0.30CX
0.30
0
25.4
6.35
平面-凸面
Y1-1025-0-0.50CC
0.50
0
25.4
6.35
平面-凹面
Y1-1025-0-0.50CX
0.50
0
25.4
6.35
平面-凸面
Y1-1025-0-0.75CC
0.75
0
25.4
6.35
平面-凹面
Y1-1025-0-1.00CC
1.00
0
25.4
6.35
平面-凹面
Y1-1025-0-1.00CX
1.00
0
25.4
6.35
平面-凸面
Y1-1025-0-1.50CC
1.50
0
25.4
6.35
平面-凹面
Y1-1025-0-10.0CC
10.00
0
25.4
6.35
平面-凹面
Y1-1025-0-2.00CC
2.00
0
25.4
6.35
平面-凹面
Y1-1025-0-3.00CC
3.00
0
25.4
6.35
平面-凹面
Y1-1025-0-5.00CC
5.00
0
25.4
6.35
平面-凹面
