日本OHYO KOKEN KOGYO公司的碘化钠Nal闪烁晶体，密度3.67g/cm³，熔点 651℃，Tl含量约重量0.1%，最大荧光波长415nm，荧光衰减常数230ns，能量转换效率约 12% (21℃时)，荧光的温度特性约+0.1 ~ -0.2%/℃，折射率1.85 (在最大荧光波长415nm处)，415nm入射临界角34°（从 NaI(Tl) 到空气），入射临界角56°（从 NaI(Tl) 到硅油）。
自成立以来，大和光研工业株式会社一直致力于使用下拉法（即布里奇曼-斯托克巴杰法）制造各种晶体。本公司生长的晶体主要分为两大类：[闪烁体1]和[光学晶体]。OKEN品牌闪烁体用于测量辐射，为学术领域的研究开发以及工业发展做出了贡献。
在OKEN，我们利用卓越的晶体生长技术制造高性能的碘化钠Nal闪烁晶体。碘化钠Nal闪烁晶体具有很强的吸湿性，必须存放在带有光学窗口的铝壳等密闭容器中。本公司已建立起与此类密封封装相关的特殊技术。我们的产品在从晶体生长到出货的一贯制生产流程中制造，经过严格的出厂检验，然后销往各个市场。OKEN闪烁体在国内外均获得良好声誉，其特性与高品质值得信赖。除单闪烁体外，我们还生产包括光电倍增管在内的可拆卸式2闪烁探测器以及一体式3闪烁探测器。
除Nal(TI)碘化钠晶体外，我们还生产CsI(Tl)、CaF₂(Eu)和BaF₂闪烁体。
注：1闪烁体：一种利用闪烁现象的辐射探测器（即当辐射入射到特定的闪烁物质上时，该物质受辐射能量激发，在返回基态时发出光）。
2可拆卸式：指闪烁体和光电倍增管可以分离。
3一体式：指无需光学窗口即可产生高计数率，意味着闪烁光直接提供给光电倍增管。
辐射测量设备概要

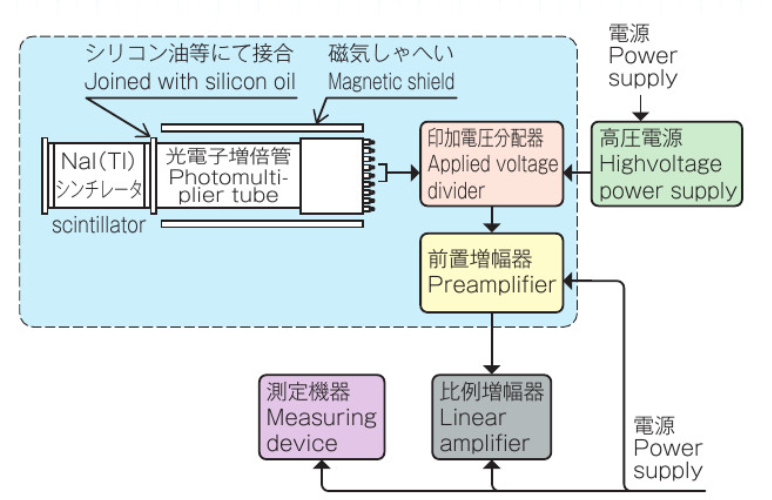

当辐射通过碘化钠闪烁晶体的入射窗进入后，会被Nal(TI)碘化钠晶体吸收并转换为峰值波长为415nm的荧光。由于该光输出信号微弱，通常采用光电倍增管等器件将其转换并放大为电脉冲后进行计数。右图为其一个示例。（虚线部分需要进行遮光处理，以防止外部光线进入。）
Nal(TI)碘化钠晶体物理特性
用于NaI(Tl)闪烁体的荧光晶体是一种铊激活的碘化钠透明单晶，即NaI(Tl)，该单晶的质量决定了闪烁性能。碘化钠闪烁晶体具有强吸湿性，用作闪烁体时必须存放在密封容器中。同时，它对热冲击和机械冲击非常敏感，必须避免周围温度的变化以及与硬物的碰撞。
碘化钠闪烁晶体物理特性表
|
特性 |
数值 |
|
|
密度 (g/cm³) |
3.67 |
|
|
熔点 (℃) |
651 |
|
|
Tl含量 (重量%) |
约 0.1 |
|
|
最大荧光波长 (nm) |
415 |
|
|
荧光衰减常数 (ns) |
230 |
|
|
能量转换效率 (%) |
约 12 (21℃时) |
|
|
荧光的温度特性 (%/℃) |
约 +0.1 ~ -0.2 |
|
|
折射率 (在最大荧光波长415nm处) |
1.85 |
|
|
入射临界角 (针对415nm波长) |
从 NaI(Tl) 到空气 |
34° |
|
从 NaI(Tl) 到硅油 |
56° |
|

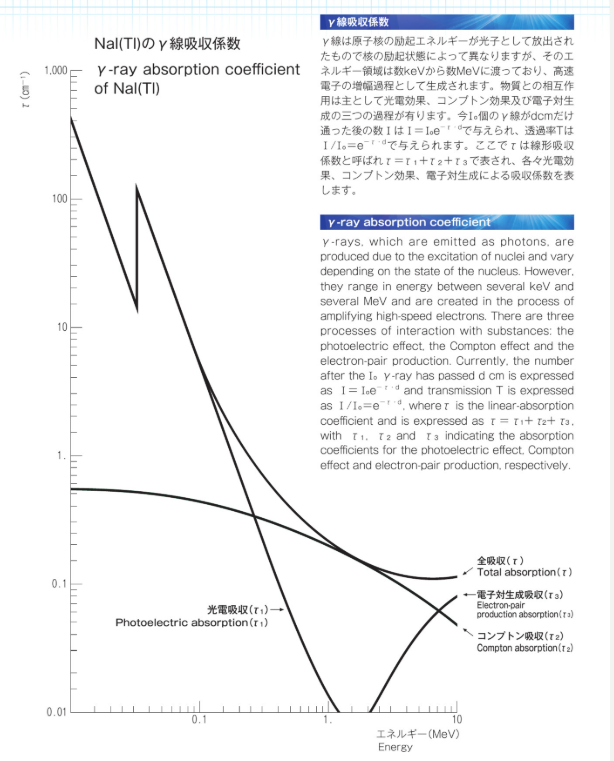

γ射线吸收系数
γ射线以光子形式发射，产生于原子核的激发过程，其特性因原子核状态而异。其能量范围通常在几keV到几MeV之间，是在高速电子减速过程中产生的。γ射线与物质的相互作用有三种过程：光电效应、康普顿效应和电子对效应。
当初始强度为I0的γ射线穿过厚度为d cm的物质后，其强度I可表示为I=I0e−μd。透射率T则表示I/I0=e−μd。其中，μ为线性吸收系数，并可表示为μ=μ1+μ2+μ3。这里的μ1、μ2和μ3分别代表光电效应、康普顿效应和电子对效应的吸收系数。
光电倍增管的特性
光电倍增管在探测器中具有高增益、高速度和低噪声的倍增特性。充分利用这些特性，它可以对微弱光及高速现象进行高灵敏度探测。其一般特性包括光电面的波长依赖性。正如后文将要讨论的，NaI(Tl)的发射光谱在300-550纳米波段；因此，若光电面采用锑铯（Sb-Cs）或双碱材料，并且闪烁体的入射窗采用硼硅玻璃，即可实现高的转换效率，从而使信噪比（S/N）最大化。关于光电倍增管的更多详细信息，请咨询其生产厂商。
KOKEN碘化钠晶体发射光谱

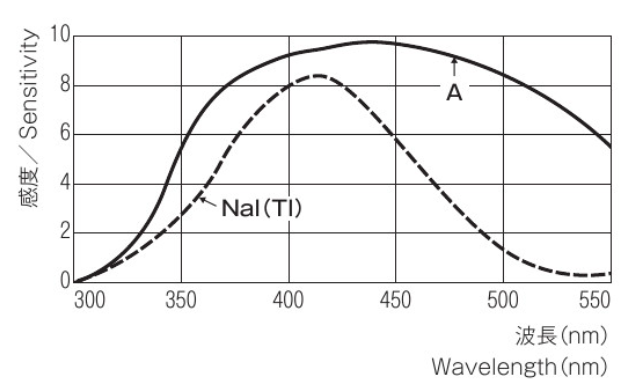

KOKEN碘化钠晶体的发射光谱与光电倍增管的光谱响应如下图所示，它们具有相似的光谱形状。此外，该波长范围的光能被氧化镁等反射材料100%反射，并且已确认光学窗片不会吸收光线。
脉冲高度谱：能量分辨率计算

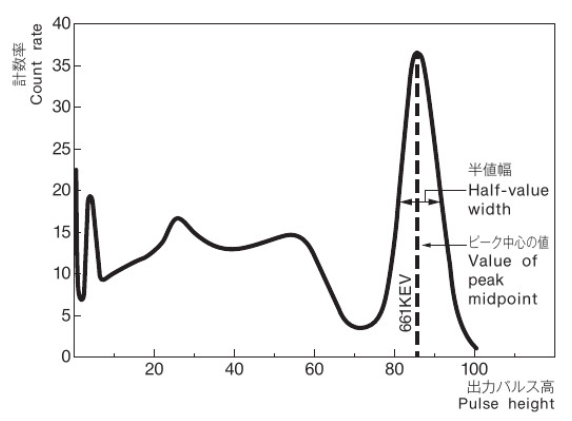

用于确认闪烁体性能的能量分辨率，通常使用Cs-137的γ射线能谱进行计算。如右图所示，取Cs-137全能吸收峰最大计数处的脉冲高度，计算该峰半高全宽与它的比值，并以百分比表示。关于测量方法的详细信息，请参考JIS标准。
不同γ射线能量对应的分辨率
能量分辨率是表征光输出对入射γ射线能量响应能力的数值。它随能量变化如下表所示。
|
同位素 |
能量 (keV) |
能量分辨率 (%) |
|
Ho-166 |
81 |
16.19 |
|
Lu-177 |
113 |
13.5 |
|
Te-123m |
159 |
11.5 |
|
Lu-177 |
208 |
10.9 |
|
Hg-203 |
279 |
10.14 |
|
Cr-51 |
320 |
9.89 |
|
Au-198 |
412 |
9.21 |
|
Be-7 |
478 |
8.62 |
|
Cs-137 |
662 |
7.7 |
|
Mn-54 |
835 |
7.26 |
|
Bi-207 |
1064 |
6.56 |
|
Zn-65 |
1116 |
6.29 |
|
Na-22 |
1275 |
6.09 |
|
Y-88 |
1836 |
5.45 |
(数据来源：G. G. Kelly 等人)
铊浓度与脉冲高度
铊在KOKEN碘化钠晶体中是影响闪烁体性能的一个因素，其分布越均匀，分辨率越高。浓度的差异可能导致温度依赖性和余辉现象，因此铊浓度会根据实验目标进行控制。
标准型号

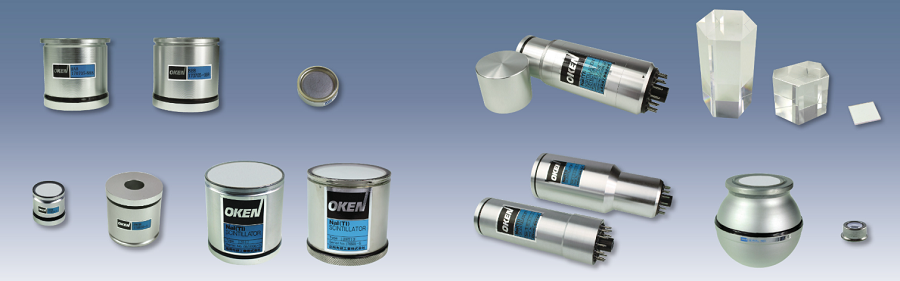

标准型NaI(Tl)闪烁体是将NaI(Tl)晶体加工成圆柱形，并封装在铝壳等容器内。测量时，辐射从圆柱的端面或侧面入射，光信号则从另一端的光学窗口输出。
由于其形状，标准型闪烁体能够产生均匀的光输出，并具有最高的能量分辨率；因此，它被广泛用于γ射线的闪烁测量和闪烁谱仪探测。（作为低本底产品，也可选用无钾石英窗。）

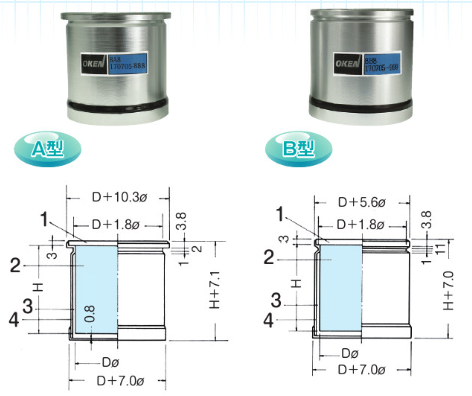

A型/B型规格表
|
型号 |
晶体尺寸 (直径 D × 高度 H)：毫米 |
|
2A2 / 2B2 |
12.7 (½") × 12.7 (½") |
|
2A4 / 2B4 |
12.7 (½") × 25.4 (1") |
|
4A4 / 4B4 |
25.4 (1") × 25.4 (1") |
|
6A4 / 6B4 |
38.1 (1½") × 25.4 (1") |
|
6A6 / 6B6 |
38.1 (1½") × 38.1 (1½") |
|
6A8 / 6B8 |
38.1 (1½") × 50.8 (2") |
|
7A8 / 7B8 |
44.5 (1¾") × 50.8 (2") |
|
8A4 / 8B4 |
50.8 (2") × 25.4 (1") |
|
8A6 / 8B6 |
50.8 (2") × 38.1 (1½") |
|
8A8 / 8B8 |
50.8 (2") × 50.8 (2") |
|
8A12 / 8B12 |
50.8 (2") × 76.2 (3") |
|
12A4 / 12B4 |
76.2 (3") × 25.4 (1") |
|
12A8 / 12B8 |
76.2 (3") × 50.8 (2") |
|
12A12 / 12B12 |
76.2 (3") × 76.2 (3") |
C型/D型规格表
|
型号 |
晶体尺寸 (直径 D × 高度 H)：毫米 |
|
14C8 / 14D8 |
88.9 (3½") × 50.8 (2") |
|
14C12 / 14D12 |
88.9 (3½") × 76.2 (3") |
|
14C14 / 14D14 |
88.9 (3½") × 88.9 (3½") |
|
16C8 / 16D8 |
101.6 (4") × 50.8 (2") |
|
16C12 / 16D12 |
101.6 (4") × 76.2 (3") |
|
16C16 / 16D16 |
101.6 (4") × 101.6 (4") |
|
20C8 / 20D8 |
127.0 (5") × 50.8 (2") |
|
20C12 / 20D12 |
127.0 (5") × 76.2 (3") |
|
20C16 / 20D16 |
127.0 (5") × 101.6 (4") |
|
20C20 / 20D20 |
127.0 (5") × 127.0 (5") |
我们亦可承接生产上文所列型号之外的闪烁体。请告知您对闪烁体尺寸等的要求。

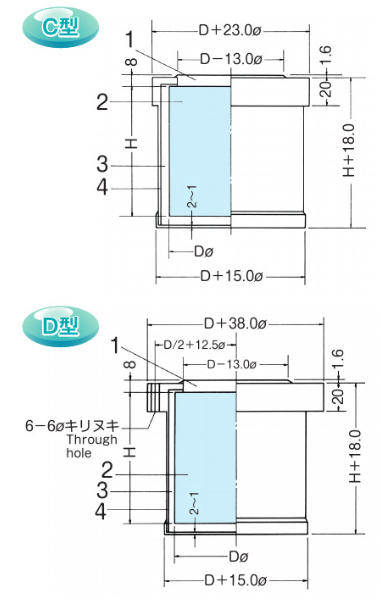

图中数字标示说明：1. 光学窗2. 闪烁晶体3. 反射材料4. 外壳
井型NaI(Tl)闪烁体
井型NaI(Tl)闪烁体是在圆柱形NaI(Tl)晶体上加工出一个凹陷的"井"。测量时，将样品放入此井内，光信号则从另一端的光学窗口输出。

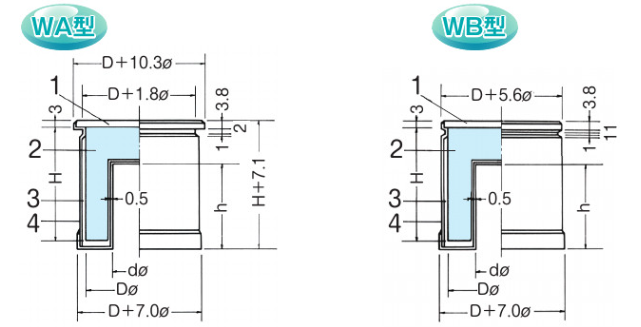

WA型/ WB型规格表
|
型号 |
晶体尺寸 (直径 D × 高度 H)：毫米 |
标准井型外壳尺寸 (d₀ × h)：毫米 |
|
6WA6 / 6WB6 |
38.1 (1½") × 38.1 (1½") |
16.6φ × 27.0 |
|
7WA8 / 7WB8 |
44.5 (1¾") × 50.8 (2") |
16.6φ × 39.3 |
|
8WA8 / 8WB8 |
50.8 (2") × 50.8 (2") |
26.1φ × 39.3 |
|
12WⅠA12 / 12WⅠB12 |
76.2 (3") × 76.2 (3") |
16.6φ × 52 |
|
12WⅡA12 / 12WⅡB12 |
76.2 (3") × 76.2 (3") |
26.1φ × 52 |
WC型/ WD型规格表
|
型号 |
晶体尺寸 (直径 D × 高度 H)：毫米 |
井型外壳尺寸：毫米 |
|
14WC14 / 14WD14 |
88.9 (3½") × 88.9 (3½") |
* 可按要求定制 |
|
16WC16 / 16WD16 |
101.6 (4") × 101.6 (4") |
* 可按要求定制 |
|
18WC18 / 18WD18 |
114.3 (4½") × 114.3 (4½") |
* 可按要求定制 |
|
20WC20 / 20WD20 |
127.0 (5") × 127.0 (5") |
* 可按要求定制 |

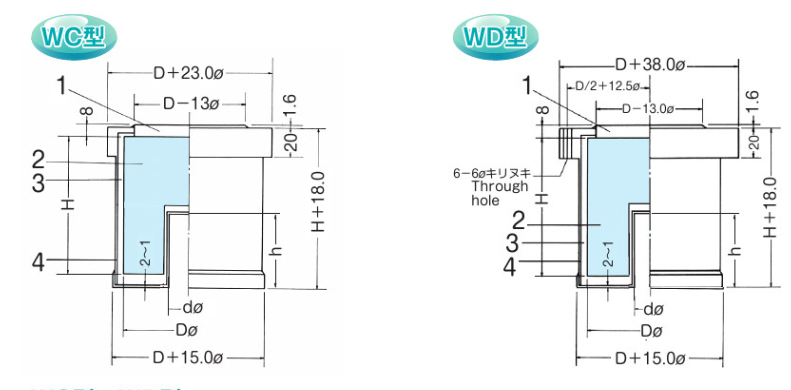

图中数字标示说明：1光学窗 (Window)2闪烁晶体 (Scintillation crystal)3反射材料 (Reflective material)4外壳 (Case)

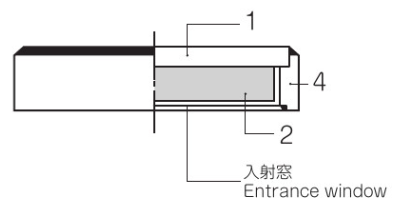

软X射线（低能γ射线）盘型
软X射线NaI(Tl)闪烁体将一个盘状晶体封装在环形铝壳内。其入射窗采用铍或铝箔。该型号用于测量低能量范围的软X射线。
|
型号 |
晶体尺寸 (直径 D × 高度 H)：毫米 |
|
4×20 |
25.4 (1") × 2 |
|
4×30, 4×40, 4×50, 4×60 |
25.4 (1") × 3, 4, 5, 6 |
|
5×20 |
31.8 (1¼") × 2 |
|
5×30, 5×40, 5×50, 5×60 |
31.8 (1¼") × 3, 4, 5, 6 |
|
6×20 |
38.1 (1½") × 2 |
|
6×30, 6×40, 6×50, 6×60 |
38.1 (1½") × 3, 4, 5, 6 |
|
7×30 |
44.5 (1¾") × 3 |
|
7×40, 7×50, 7×60 |
44.5 (1¾") × 4, 5, 6 |
|
8×30 |
50.8 (2") × 3 |
|
8×40, 8×50, 8×60 |
50.8 (2") × 4, 5, 6 |
|
12×50 |
76.2 (3") × 5 |
|
12×60, 12×70 |
76.2 (3") × 6, 7 |

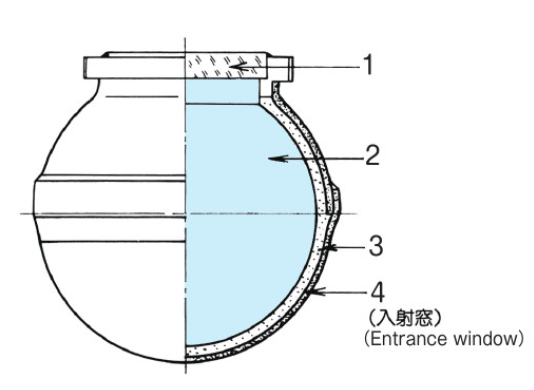

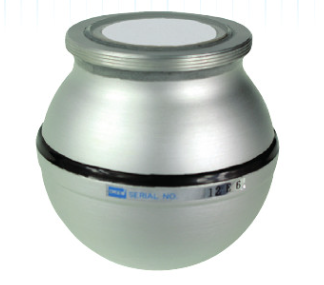

球形闪烁体
标准型闪烁体已被广泛应用于环境辐射测量，而球形闪烁体因其能够均匀测量来自任何方向的辐射，有时也会被采用。如下图所示，光信号可从安装于球体部分的光学窗口处获取。
|
型号 |
晶体尺寸 (球直径 × 光学窗直径): 毫米 |
|
8E4 |
50.8 (2") × 25.4 (1") |
|
12E6 |
76.2 (3") × 38.1 (1½") |
耐热防潮型号
传统的NaI(Tl)闪烁体仅能耐受最高50℃的温度，但我们通过对外壳结构的改进，成功研制出了能够长期稳定工作的耐热防潮型闪烁体。当与光导等配件结合使用时，其工作温度最高可达120℃，使得在以往难以进行测量的高温环境下进行测量成为可能。
|
型号 |
晶体尺寸 (直径 D × 高度 H): 毫米 |
|
8HT8 |
50.8 (2") × 50.8 (2") |
|
12HT12 |
76.2 (3") × 76.2 (3") |

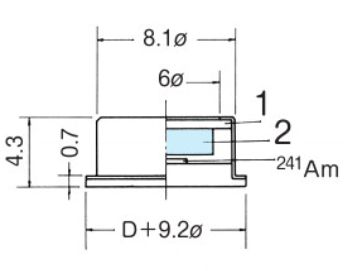

Am-241光脉冲器
我们的光脉冲器由将镅电镀沉积在铂上制成的放射源、NaI(Tl)晶体构成。它采用特殊外壳设计，能够长期稳定工作。它也可与其他探测器组合，用于系统校准。
Am-241光脉冲器规格
|
型号 |
晶体尺寸 (直径 D × 高度 H) : mm |
|
50P15 |
5 × 1.5 |
注：除NaI(Tl)外，闪烁体也可选择CaF₂(Eu)或塑料闪烁体。

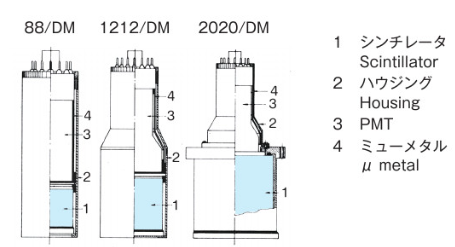

可拆卸式闪烁探测器

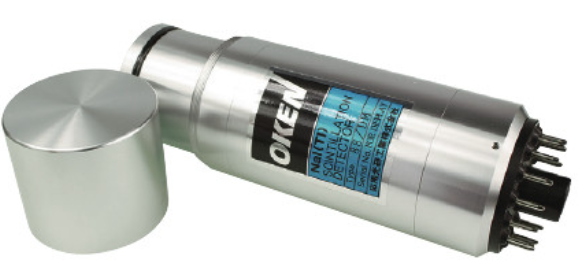

可拆卸式闪烁探测器通过将闪烁体与光电倍增管组合装配而成。该结构允许用户根据需求轻松更换闪烁体或光电倍增管。
|
型号 |
晶体尺寸 (直径 D × 高度 H): 毫米 |
光电倍增管 (PMT) 尺寸 |
|
44/DM |
25.4 (1") × 25.4 (1") |
1½英寸Φ、2英寸Φ |
|
88/DM |
50.8 (2") × 50.8 (2") |
2英寸Φ |
|
1212/DM |
76.2 (3") × 76.2 (3") |
3英寸Φ |
|
2020/DM |
127.0 (5") × 127.0 (5") |
5英寸Φ |
|
126E/DM |
76.2 (3") 球形 |
2英寸Φ |

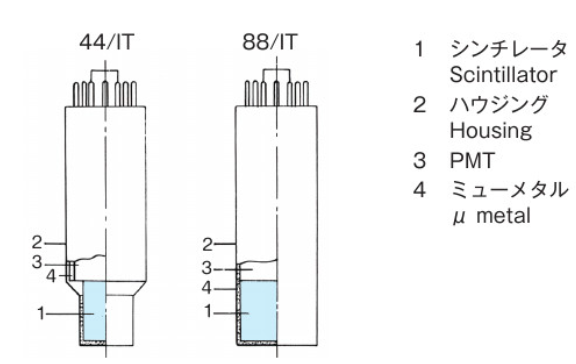

一体式闪烁探测器

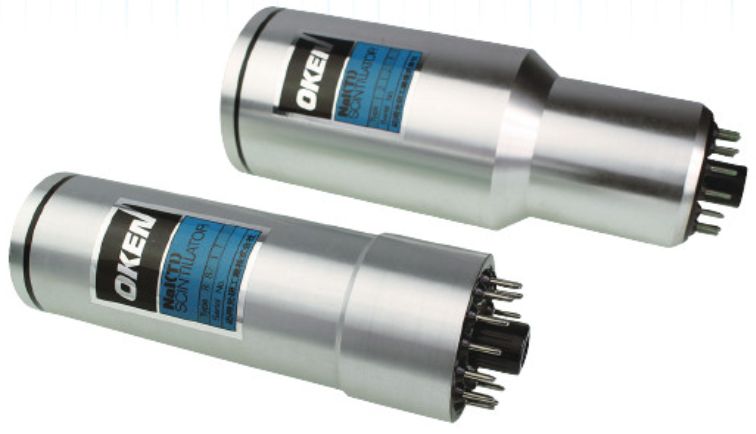

一体式闪烁探测器通过将NaI(Tl)晶体与光电倍增管直接连接并封装于单一外壳内构成，可将入射辐射产生的闪烁光直接转换为电脉冲输出。
该型探测器不使用光学窗，闪烁体产生的光直接进入光电倍增管；因此，它避免了光学窗导致的反射损失，并移除了背景噪声。与可拆卸式闪烁探测器相比，这提高了测量精度。
一体式闪烁探测器规格表
|
型号 |
晶体尺寸 (直径 D × 高度 H): 毫米 |
光电倍增管 (PMT) 尺寸 |
|
44/IT |
25.4 (1") × 25.4 (1") |
1½英寸Φ |
|
88/IT |
50.8 (2") × 50.8 (2") |
2英寸Φ |
|
1212/IT |
76.2 (3") × 76.2 (3") |
3英寸Φ |
咨询与订购
(1) 对于标准型及井型闪烁体，请指明晶体尺寸和型号。
(2) 对于软X射线盘型闪烁体，请指明晶体尺寸、入射窗材料（铝或铍）及其厚度。
(3) 如有特殊形状、材料等需求，敬请垂询。
(4) 对于闪烁探测器（可拆卸式或一体式），请指明所需的闪烁体类型。请同时指明光电倍增管的型号以及是否需要μ金属屏蔽。
(5) 关于NaI(Tl)以外的闪烁体（荧光体），我们亦可提供，欢迎随时咨询。
(6) 标准型闪烁体符合JIS标准 (JIS Z 4321)。
