作者：叶gx 时间：2025-11-26
OHYO KOKEN KOGYO公司可制造和加工氟化钙(CaF₂)、氯化钠(NaCl)、溴化钾(KBr)、氯化钾(KCl)、氯化银(AgCl)、溴碘化铊(KRS-5)、氯溴化铊(KRS-6)、碘化铯(CsI)、氟化锂(LiF)、氟化镁(MgF₂)、氟化钡(BaF₂)、氧化镁(MgO)等晶体，还可通过精密的抛光和加工技术制成棱镜、窗片和透镜。下文主要介绍各晶体的特性，如透射范围、晶系、晶体结构、解理面、颜色、密度、熔点、两个表面的反射损失、溶解度、硬度、热导率、比热容、热膨胀系数、尺寸等。
多年来，OHYO KOKEN KOGYO 公司(大和光研工业株式会社)一直是人造光学晶体制造与加工技术研发领域的先驱，这些技术已在众多领域得到广泛应用。
产品
- 人造光学晶体
- 用于物理特性的高纯度晶体
- 多层薄膜制品(激光用 Ge、Si 窗片和透镜，激光反射镜，干涉滤光片)
- 各种样品池的特殊抛光、加工与生产
- 真空蒸镀材料(MgF₂、SiO、SiO₂，ZnS、Al₂O₃、MgO、ZrO)
- 辐射闪烁体与闪烁探测器(NaI(Tl)、CsI(Tl)、CaF₂ (Eu)、Bi₄Ge₃O₁₂、BaF₂，塑料闪烁体)
OHYO KOKEN KOGYO人造光学晶体是巨大的单晶，具有均匀的晶格结构和高纯度。它采用基罗泡洛斯法和斯托克巴格法从精炼原料中合成，在透射率范围内具有良好的透光性。通过精密的抛光和加工技术，可制成棱镜、窗片和透镜。产品经过严格测试后包装发货。以下是几种代表性光学材料介绍。
氟化钙 (CaF₂)
作为萤石天然产出，对不同波长具有适宜的折射率变化，并能透射从真空紫外 1250Å 到红外 12μm 的波长。
它可在从紫外到红外的广泛区域内用作棱镜、透镜或窗片。它是一种化学和物理性质稳定的晶体，具有优异的耐水、耐化学和耐热特性。此外，由于它具有独特的光色散(阿贝数：95)，可与其他光学材料结合用作消色差透镜。通过掺杂适当的稀土元素，还可用作激光晶体或辐射探测晶体。
我们生产两种类型：可见光、红外用和紫外用(无荧光)。
最近，本公司成功实现了氟化钙的大规模生产，因此它已成为最经济的红外透射材料。
氯化钠 (NaCl)
氯化钠是最具代表性的红外透射材料，通常称为岩盐，在高达 16μm 的红外区域用作棱镜、窗片和透镜。
它具有吸湿性，易溶于水，且相对较软，因此在操作时必须注意。
溴化钾 (KBr)
在高达 27μm 的红外区域内用作窗片或透镜。作为棱镜，在高达 16μm 的范围内其色散低于 NaCl，因此 16 - 25μm 是其最适用的范围。它也可作为压片用的芯片，用于固体样品的吸收光谱测量。它同样具有相当的吸湿性，应像对待 NaCl 一样小心处理。
氯化钾 (KCl)
作为棱镜，其最适用的范围是 15 – 20μm。它可用作窗片或透镜，具有吸湿性。
氯化银 (AgCl)
AgCl 对高达 30μm 的红外线透明，可用作窗片或透镜。可塑性高，可以压延，但由于受紫外线照射会变黑，必须在暗室中使用。它也可用作堆片式红外偏振器。
溴碘化铊 (KRS-5) 与氯溴化铊 (KRS-6)
KRS-5 和 KRS-6 是铊卤化物混合晶体，分别由 [TlBr (45.7mol%) + TlI (54.3mol%)] 和 [TlBr (29.8mol%) + TlCl (70.2mol%)] 组成。KRS-5 可透射高达 40μm 的红外线，KRS-6 则可透射高达 34μm 的红外线。它们不解理，不易溶于水，并且虽然相对较软，但具有足以进行光学抛光的硬度。因此，它们被广泛用作红外窗片和透镜。此外，由于它们的折射率高，可用作 ATR 棱镜(衰减全反射棱镜)。
碘化铯 (CsI)
CsI 具有吸湿性的缺点，但可透射高达 70μm 的红外线。它可用作红外的棱镜或窗片。
氟化锂 (LiF)
在 1050Å 的真空紫外区域到 8μm 的红外区域的范围内具有透射性，用作棱镜或窗片。在紫外区域，它是透射性能最好的材料。它也用作 X 射线分析晶体。
氟化镁 (MgF₂)
用作波长范围从 1150Å 的真空紫外区域到 8.5μm 的红外区域的棱镜和窗片。在紫外区域作为偏振元件也非常有效。此外，其晶体细粒适合作真空蒸镀材料。
氟化钡 (BaF₂)
在从真空紫外 1500Å 到红外 15μm 的广泛波长范围内用作棱镜、窗片或透镜。
氧化镁 (MgO)
在从紫外 2500Å 到红外 8.5μm 的波长范围内具有高透射率和高折射率。它在该区域内用作棱镜、透镜和窗片。由于其热学性能优异(熔点 2800°C)，可用作高温条件下的聚光镜或炉内观察的物镜。
光学晶体特性表
|
材料名称 |
透射范围 (µm) |
晶系 |
晶体结构 |
解理面 |
颜色 |
密度 (g/cm³) |
熔点 (℃) |
两个表面的反射损失 (%) |
|
氟化锂 (LiF) |
0.11-8.0 |
立方 |
岩盐型 |
100 |
无色 |
2.639 (25℃) |
870 |
4.4% (4µm) |
|
氟化镁 (MgF₂) |
0.11-9.5 |
四方 |
氧化锡型 |
平行于A-C轴 |
无色 |
3.1766 (18℃) |
1255 |
4.8% (可见光) |
|
氟化钙 (CaF₂) |
0.13-12.0 |
立方 |
萤石型 |
111 |
无色 |
3.179 (25℃) |
1360 |
4.8% (4µm) |
|
氟化钡 (BaF₂) |
0.15-15.0 |
立方 |
萤石型 |
111 |
无色 |
4.83 (20℃) |
1280 |
6.0% (4µm) |
|
石英 (SiO₂) |
0.15-4.5 |
六方 |
β-方石英 |
无 |
无色 |
2.648 (25℃) |
1470 |
8.2% (2µm) |
|
熔融石英 (SiO₂) |
0.2-4.5 |
非晶 |
无 |
无 |
无色 |
2.202 |
1710 (软化点) |
6.3% (2µm) |
|
蓝宝石 (Al₂O₃) |
0.17-6.5 |
六方 |
刚玉型 |
无 |
无色 |
3.98 |
2030 |
12.0% (4µm) |
|
氯化钠 (NaCl) |
0.21-26.0 |
立方 |
岩盐型 |
100 |
无色 |
2.164 (20℃) |
801 |
7.5% (10µm) |
|
氯化钾 (KCl) |
0.21-30.0 |
立方 |
岩盐型 |
100 |
无色 |
1.9865 (28℃) |
776 |
6.8% (10µm) |
|
溴化钾 (KBr) |
0.23-40.0 |
立方 |
岩盐型 |
100 |
无色 |
2.75 (23℃) |
730 |
8.4% (10µm) |
|
氧化镁 (MgO) |
0.25-8.5 |
立方 |
岩盐型 |
100 |
无色 |
3.576 (25℃) |
2800 |
11.6% (4µm) |
|
碘化铯 (CsI) |
0.24-70.0 |
立方 |
氯化铯型 |
无 |
无色 |
4.526 |
621 |
13.6% (10µm) |
|
方解石 (CaCO₃) |
0.3-5.5 |
三方 |
硝酸钠型 |
1011 |
无色 |
2.7102 (20℃) |
1339 (常压下894.4℃分解) |
10.6% (12µm) |
|
氯化银 (AgCl) |
0.4-30.0 |
立方 |
岩盐型 |
无 |
无色 |
5.589 (0℃) |
457.7 |
19.5% (10µm) |
|
氯溴化铊 (KRS-6) |
0.41-34.0 |
立方 |
氯化铯型 |
无 |
无色 |
7.192 (16℃) |
423.5 |
24.2% (10µm) |
|
溴碘化铊 (KRS-5) |
0.5-40.0 |
立方 |
氯化铯型 |
无 |
深红色 |
7.371 (16℃) |
414.5 |
28.4% (10µm) |
|
硅 (Si) |
1.2-15.0 |
立方 |
金刚石型 |
111 |
金属光泽 |
2.329 (25℃) |
1420 |
46.1% (10µm) |
|
锗 (Ge) |
1.8-23.0 |
立方 |
金刚石型 |
111 |
金属光泽 |
5.327 (25℃) |
942 |
52.9% (10µm) |
|
硒化锌 (ZnSe) |
0.5-22.0 |
非晶 |
- |
- |
浅黄色 |
5.27 |
1,700 |
30% |
|
硫化锌 (ZnS) |
0.55-14.0 |
非晶 |
- |
- |
浅黄色 |
4.09 |
1,800~1,900 (在100~150大气压下) |
30% |
|
Cleartran (ZnS) |
0.37-14.0 |
非晶 |
- |
- |
无色 |
4.09 |
- |
30% |
|
材料名称 |
溶解度 (g/100g水) |
硬度 (努氏硬度) |
热导率 (cal/cm sec℃) |
比热容(cal/cm sec℃) |
热膨胀系数 (/℃) |
最大直径×高度 (mm) |
|
氟化锂 (LiF) |
18℃: 0.27 |
102-113 |
2.7×10⁻³ (41℃) |
0.373 (10℃) |
37×10⁻⁶ (0-100℃) |
150×100 |
|
氟化镁 (MgF₂) |
18℃: 0.0076 |
415 |
- |
- |
平行c轴: 18.8×10⁻⁶ 垂直c轴: 11.3×10⁻⁶ |
250×150 |
|
氟化钙 (CaF₂) |
0℃: 1.31×10⁻³ 20℃: 1.51×10⁻³ 40℃: 1.67×10⁻³ |
158.3 (110面) |
2.32×10⁻³ (36℃) |
0.204 (0℃) |
24×10⁻⁶ (20-60℃) |
250×150 |
|
氟化钡 (BaF₂) |
0℃: 0.159 |
82 |
2.8×10⁻³ (13℃) |
- |
18.4×10⁻⁶ (10-300℃) |
150×100 |
|
石英 (SiO₂) |
不溶 |
741.0 |
平行c轴: 25.5×10⁻³ 垂直c轴: 14.8×10⁻³ |
0.188 (12-100℃) |
平行c轴: 7.97×10⁻⁶ 垂直c轴: 13.37×10⁻⁶ |
- |
|
熔融石英 (SiO₂) |
不溶 |
461.0 |
2.82×10⁻³ (41℃) |
0.22 |
0.5×10⁻⁶ (20-900℃) |
100×100 |
|
蓝宝石 (Al₂O₃) |
不溶 |
1370 |
平行c轴: 60×10⁻³ 垂直c轴: 55×10⁻³ |
0.18 (25℃) |
平行c轴: 6.7×10⁻⁶ 垂直c轴: 5.0×10⁻⁶ |
60×100 |
|
氯化钠 (NaCl) |
0℃: 35.6 20℃: 35.8 50℃: 37.0 100℃: 39.1 |
15.2 (110面) 18.2 (100面) |
1.55×10⁻³ (16℃) |
0.204 (0℃) |
44×10⁻⁶ (-50-200℃) |
160×100 |
|
氯化钾 (KCl) |
0℃: 28.5 20℃: 34.7 60℃: 45.6 100℃: 56.7 |
7.2 (110面) 9.3 (100面) |
1.56×10⁻³ (42℃) |
0.162 (0℃) |
36×10⁻⁶ (20-60℃) |
160×100 |
|
溴化钾 (KBr) |
0℃: 53.5 20℃: 65.2 60℃: 80.2 100℃: 104.0 |
5.9 (110面) 7.0 (100面) |
1.15×10⁻³ (46℃) |
0.104 (0℃) |
43×10⁻⁶ (20-60℃) |
160×100 |
|
氧化镁 (MgO) |
不溶 |
692.0 |
6×10⁻³ (20℃) |
0.209 (0℃) |
13.8×10⁻⁶ (20-100℃) |
50×50 |
|
碘化铯 (CsI) |
0℃: 44.0 |
- |
2.7×10⁻³ (25℃) |
0.048 (20℃) |
50×10⁻⁶ (25-50℃) |
50×30 |
|
方解石 (CaCO₃) |
8.7℃: 1.0×10⁻³ 25℃: 1.4×10⁻³ 75℃: 1.8×10⁻³ 100℃: 2.1×10⁻³ |
99.8 |
平行c轴: 13.2×10⁻³ 垂直c轴: 11.1×10⁻³ |
0.203 (0℃) |
平行c轴: 26.31×10⁻⁶ 垂直c轴: -5.44×10⁻⁶ |
60×60 |
|
氯化银 (AgCl) |
0℃: 0.7×10⁻⁴ 10℃: 0.89×10⁻⁴ 20℃: 1.5×10⁻⁴ 50℃: 5.2×10⁻⁴ |
9.5 |
2.75×10⁻³ (22℃) |
0.0848 (0℃) |
30×10⁻⁶ (20-60℃) |
80×100 |
|
氯溴化铊 (KRS-6) |
20℃: 0.32 |
29.9 (110面) 38.5 (100面) |
1.71×10⁻³ (56℃) |
0.0482 (20℃) |
50×10⁻⁶ (20-100℃) |
60×80 |
|
溴碘化铊 (KRS-5) |
10℃: 0.02 |
33.2 (110面) 39.8 (100面) |
1.3×10⁻³ (20℃) |
- |
58×10⁻⁶ (20-100℃) |
60×80 |
|
硅 (Si) |
不溶 |
1150 |
0.39 (40℃) |
0.168 (25℃) |
4.15×10⁻⁶ (10-50℃) |
150×100 |
|
锗 (Ge) |
不溶 |
692 |
0.14 (20℃) |
0.074 (0-100℃) |
5.5×10⁻⁶ (25℃) |
150×100 |
|
硒化锌 (ZnSe) |
- |
120 |
0.43 (25℃) |
0.081 |
7.57×10⁻⁶ (20-170℃) |
500×25 (或 500×1000×25板材) |
|
硫化锌 (ZnS) |
- |
250 |
- |
- |
- |
- |
|
Cleartran (ZnS) |
- |
160 |
- |
- |
- |
- |

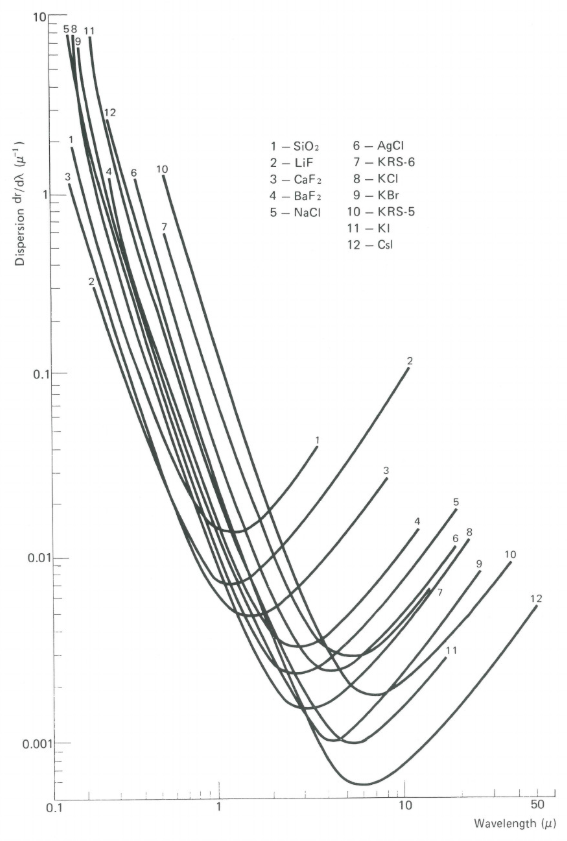

色散系数表

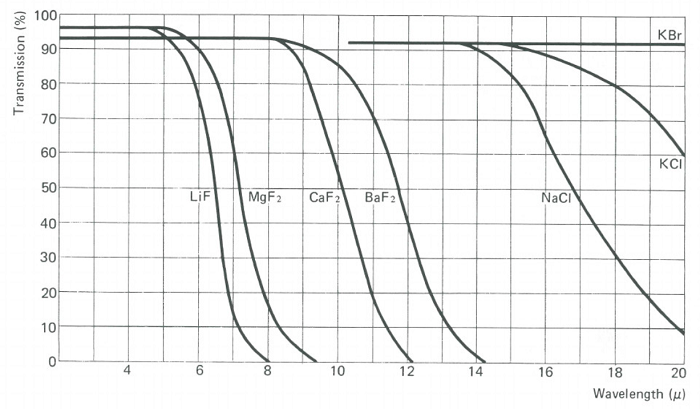

透过率表

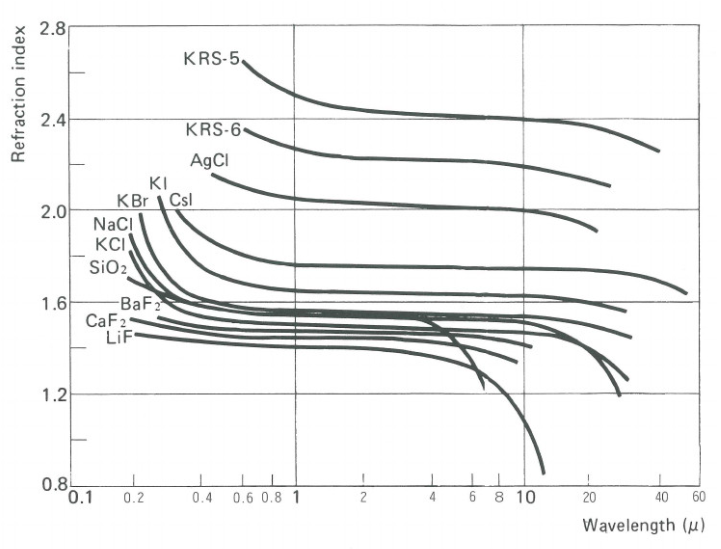

折射率表
