在设计和操作高功率激光系统时，三个相互关联的参数至关重要：激光光束直径、光学元件的激光诱导损伤阈值（LIDT）以及光学表面的平整度。这些参数共同决定了系统的性能、可靠性及寿命。本文将以CVI Laser Optics的产品规格和测试标准为例，深入探讨这些要素的重要性及其相互关系。
激光光束直径、光学元件激光损伤阈值（LIDT）与光学表面平整度，是决定高功率激光系统性能、可靠性及寿命的三个相互关联的核心参数。1. 高平整度的镜面（如<λ/10）能够反射波前而不引入显著的畸变。2. 足够大的光束直径能有效降低光学元件表面的功率密度，是保障系统功率提升并安全运行（避免损伤）的关键。3. 激光损伤阈值（LIDT）则直接决定了光学元件所能承受的功率极限，是保证系统长期稳定工作的根本前提。
激光诱导损伤阈值（LIDT）与光束直径的内在联系：
激光诱导损伤阈值（LIDT）是衡量光学元件承受激光功率/能量能力的关键指标，通常以能量密度（J/cm²）或功率密度（W/cm²）表示。然而，一个常被忽视的核心概念是：LIDT并非一个固定不变的绝对值，其测试值和实际应用中的表现与测试所用的激光光束直径紧密相关。
标准化的测试方法：ISO 21254：
为确保LIDT数据的可靠性和可比性，业界普遍采用国际标准ISO 21254。CVI Laser Optics在其产品规格中标注的损伤阈值均遵循此类标准。例如，其TLMB系列超快激光反射镜的损伤阈值标注为“>0.46 J/cm², 50 fsec, 50Hz @ 800nm”，而FLM系列光纤激光镜的阈值则为“8 J/cm², 20ns, 20Hz @ 1064nm”。这些数据都是在特定测试条件（包括波长、脉冲宽度、重复频率以及关键的——光束直径）下得出的。
损伤阈值测试依赖于精确的能量或功率密度计算，其公式为：
能量密度 = 脉冲能量 / 光束面积
如果测试光束是理想的高斯光束，光束面积通常取在1/e²强度点处的有效面积。这意味着，在相同的脉冲能量下，一个较小的光束直径将产生更高的能量密度，从而更易达到并超过光学元件的损伤阈值。
对于系统设计：
这种依赖性对激光系统意味着：
阈值数据的正确解读：在评估一个光学元件是否适用于您的系统时，不能只看LIDT的绝对值。必须将您系统内的实际光束直径（或光斑大小）与测试该元件LIDT时所用的光束直径进行比较。如果您的实际光斑更小，那么元件实际能承受的绝对能量/功率上限将低于规格书上的数值。
“安全边际”的设定：为确保长期可靠性，系统实际运行时的能量/功率密度应远低于元件的标称LIDT，通常设置一个2倍或更高的安全系数。理解光束直径的影响是正确计算这一安全边际的基础。
CVI Laser Optics提供的高损伤阈值产品，如CVI反射镜：TLMB系列超快激光反射镜，FLM-1064系列镜片，其高阈值设计正是考虑到了高功率光纤激光器中可能存在的较小模场直径和高峰值功率密度。
镜面平整度：影响光束质量与系统性能
光学镜片的表面质量通常使用平整度(Flatness)作为衡量指标。光学镜面的平整度，即表面与理想几何平面的偏差，是另一个决定性因素。它通常以激光波长（如633nm的He-Ne激光）的分数（如λ/10, λ/20）来度量（峰谷值，PV）。
高平整度的镜面（如<λ/10）能够反射波前而不引入显著的畸变。
镜片平整度对光束质量的影响
一个高镜面平整度的镜面（如CVI规格中的<λ/10）能够反射波前而不引入显著的畸变。这对于需要保持光束质量的应用至关重要，例如：
激光谐振腔：腔镜的平整度直接影响激光的模式和输出光束质量。
光束转向与扩束：在复杂的多镜片光路中，每个镜面的像差会累积，导致光束发散角增大、焦点变形，最终降低系统的能量密度和加工精度。
干涉测量与成像系统：波前畸变会直接引入测量误差或降低图像分辨率。
CVI反射镜为其激光镜片（如PAV-PM-1025-C（保护铝）、PS-PM-1025-C（保护银））提供的<λ/10的表面图形规格，确保了其能够满足大多数高要求激光应用的需要。
平整度与损伤阈值的潜在关联
虽然表面平整度不直接改变材料的本征损伤阈值，但它通过以下方式间接影响系统的损伤风险：
局部能量密度升高：表面缺陷（如凹陷或凸起）会散射光或导致局部聚焦，在微观区域产生远高于平均值的能量“热点”，从而率先引发损伤。
涂层均匀性：在镀膜过程中，基材的表面形貌会影响薄膜沉积的均匀性和致密性。一个不平整的基底可能导致涂层厚度不均，产生微观缺陷，这些缺陷会成为损伤的起始点。
因此，选择像CVI提供的具有优越表面图形（如<λ/10）和良好表面质量（如10-5 scratch-dig）的基板，是获得高耐久性、高损伤阈值镀膜的先决条件。
CVI Laser Optics产品实例
CVI Laser Optics的产品线清晰地体现了对上述因素的考量。

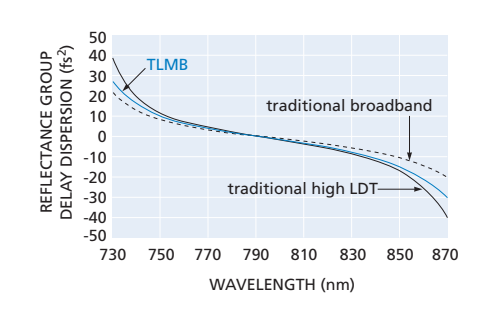

超快激光应用：对于Ti:Sapphire等超快激光器，不仅需要高损伤阈值，还需要控制色散。CVI的TLMB系列超快激光反射镜专为此设计，在740-860nm范围内提供>99%的反射率，同时具有极低的群延迟色散（GVD），确保短脉冲传输时不产生畸变。其指定的损伤阈值（0.46 J/cm² @ 50fs）是在明确的测试条件下给出的，为用户提供了可靠的设计依据。
高功率连续/长脉冲激光应用：对于光纤激光器和Nd:YAG激光器，FLM（Fiber Laser Mirrors）系列和标准高反镜（如Y1系列@1064nm）提供了极高的损伤阈值（如8 J/cm² @ 20ns）。这些镜片通常采用优质的熔融石英（Fused Silica）基材，确保低热膨胀和高镜片平整度。
金属涂层镜：对于宽波段应用，CVI提供各种金属涂层镜，如保护铝（PAV）、保护银（PS）和保护金（PG）。其中，保护银镜在400nm至20μm的极宽范围内提供≥95%的平均反射率，并且因其低色散特性而对超快脉冲失真极小。这些镜片的表面图形同样严格控制在<λ/10或<λ/4。
在高端激光系统设计中，光束直径、损伤阈值（LIDT）和镜片平整度是三个必须综合考量的工程参数。遵循ISO 21254等标准理解的LIDT数据，是系统安全设计的起点，而准确评估实际光束直径是应用这些数据的前提。同时，投资于高平整度、高表面质量的光学元件（如CVI Laser Optics所提供的PM-UV, PM-C系列平面镜基坯 和各类镀膜镜片），是确保光束质量、降低非线性效应和损伤风险、最终实现系统长期稳定运行的根本保障。在选择光学元件时，务必超越简单的规格参数表，深入理解其测试条件、材料属性（如CVI采用的Corning 7980熔融石英和N-BK7）和制造标准，从而做出最优决策。
