涡旋波片、零级级涡旋半波片和S波片的区别，麓邦聚合物涡旋波片和WOP波片的对比

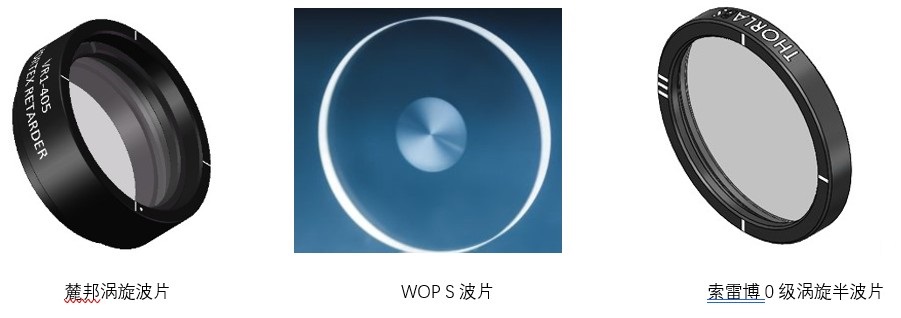

有些客户分不清索雷博的0级涡旋半波片和麓邦的涡旋波片，WOP的S波片，认为他们是同一个产品，事实上涡旋波片和0级涡旋半波片以及S波片都是可以将线性偏振光转换为径向或方位角偏振光束，将圆偏振转换为涡旋光。但他们在工作原理、应用场景上还是有一些显著的区别，以下是我们整理的麓邦聚合物涡旋波片、WOP 径向偏振转换片和索雷博零级涡旋半波片的详细对比，我们将他们三者之间的核心差异列举出来，帮助客户更好的区分，从而在实际应用中选择出满足其需求的产品。

麓邦涡旋波片和索雷博的零级涡旋半波片制作工艺相同，都是通过光控取向工艺制成，WOP S波片是通过在熔融石英内部刻制纳米光栅技术。

这两种工艺的区别在于，光控取向工艺是先取向，在基板上涂布一层特殊的光敏取向材料。然后用经过调制的偏振光，通常是激光干涉产生的图案，去照射这层材料。光敏材料会根据照射光的偏振方向和强度分布，在微观上形成特定的分子排列方向图。然后固化，将液晶聚合物涂布在上述已经“编程”好的取向层上。液晶分子会跟随取向层的图案进行自组装排列。最后，通过紫外线照射等方式将液晶聚合物永久固化，形成一块坚固的薄膜。为了制造“涡旋波片”，照射取向层的光场被设计成偏振方向在空间上呈螺旋状连续旋转的图案，如径向或角向偏振光，这导致最终固化的液晶聚合物分子的光轴（快轴或慢轴方向）也对应地在波片平面上连续旋转。

刻制纳米光栅是通过飞秒激光直写或等离子体刻蚀等先进的微纳加工技术，在熔融石英基板内部或表面，刻蚀出纳米光栅结构形成“人工双折射“从而实现其相位延迟功能。

麓邦聚合物涡旋波片和索雷博的0级涡旋半波片通光孔径都是21.5mm，高于WOP S波片的2-15mm。

工作波长范围上，径向偏振转换片覆盖257-4000nm，而麓邦的涡旋波片主要在405-1550nm，但麓邦提供了更宽的阶数选择最高128阶（1-128阶），S波片阶数1-100阶；

WOP 径向偏振转换片损伤阈值在1064nm波长下达到63.4 J/cm²，明显高于麓邦的聚合物涡旋波片1.379mJ/cm^2@1064nm，14.605ps，300KHz）。

涡旋波片和0级涡旋半波片以及径向偏振转换片的特点

涡旋波片具有偏振相关的光学特性，根据入射光束偏振态的不同，可用于生成矢量偏振光束或具备螺旋相位波前的涡旋光束，可将TEM00模高斯光束转换为“空心孔型”的中空强度分布。涡旋波片可以将线性偏振光转换为径向或方位角偏振光束，将圆偏振转换为涡旋光。

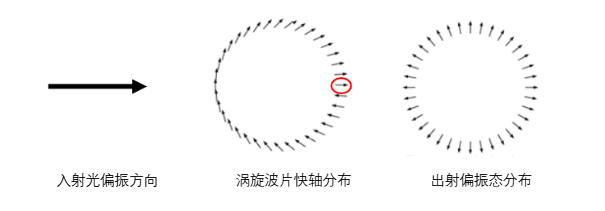

当需要产生径向偏振时，则需要将入射线性偏振光偏振方向调整为与涡旋波片0°快轴平行。

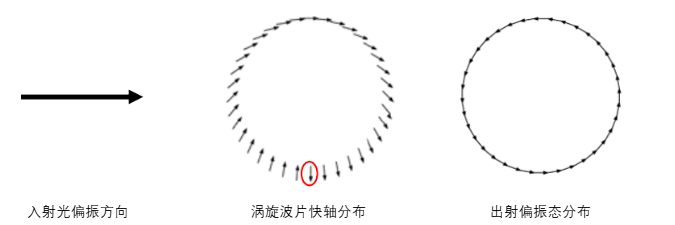

当需要产生角向偏振时，则需要将入射线性偏振光偏振方向调整为与涡旋波片0°相互垂直。

入射光为线偏振态时，经涡旋波片后生成矢量偏振光束，其中存在两种特殊场景。入射光的偏振方向与涡旋波片0°快轴平行时，可生成径向偏振光。线偏光的偏振方向与涡旋波片0°快轴垂直时，可生成角向偏振光。当入射光为圆偏振光时，可生成具有螺旋波前的涡旋光束。

0级涡旋半波片是液晶聚合物(LCP)涡旋半波片设计用于改变光场的径向和方位角偏振。涡旋波片在整个通光孔径上具有恒定延迟，但它的快轴在光学区域上连续旋转。

S 波片将线性偏振转换为径向或方位偏振，将圆偏振转换为涡旋光。

涡旋波片和0级涡旋波片以及S波片适用场景的区别

麓邦涡旋波片，用于加工宽深比要求较高的微孔，玻璃切割、半导体加工、精密激光打孔。

索雷博的零级涡旋半波片适用于3D显示、偏振成像和衍射光学应用，如偏振光栅、偏振测定和光束转向控制

WOP 径向偏振转换片基于熔融石英的纳米光栅技术，有着极高的损伤阈值和透过率，适合于处理高峰值功率的飞秒或纳秒激光，可用于STED显微镜或高精度激光加工、微钻高纵横比通道。
