Graticules载物台测微尺选型策略，依据照明模式、物镜倍数与量程，显微镜物镜倍数对应的镜台测微尺型号

作者：沈wg 时间：2026-01-15

Graticules Optics提供权威的载物台测微尺选型策略与详尽的显微镜载物台测微尺型号对照表。本文详解如何根据透射/反射光照明模式、物镜倍数与测量量程，快速选择PS系列等正确的载物台千分尺（显微镜测微尺）。上述选型步骤使得镜台测微尺确保显微测量精度。

作为显微测量系统的原级物理标准，载物台测微尺的精度与可靠性直接决定了所有后续测量数据的有效性与公信力，错误或不匹配的选择都将导致系统性的测量偏差。

1. 显微镜的照明模式

选择载物台千分尺的第一步，永远是确认用户显微镜的照明模式：

透射光系统：光线从样品下方穿过，适用于观察透明或半透明的切片、液体、薄膜等。这是生物显微镜的典型配置。

反射光系统：光线从样品上方照射并反射回来，适用于观察不透明物体的表面形貌，如金属、集成电路、陶瓷、矿石等。这是金相显微镜、半导体检测显微镜的典型配置。

这两种截然不同的光路，要求使用物理形态和成像原理完全不同的载物台千分尺。

特性	透射光系统测微尺	反射光系统测微尺
物理形态	玻璃载玻片，表面有镀铬或蚀刻的透光刻度。	金属基板（如不锈钢），表面有蚀刻或凸起的反射刻度。
成像原理	光线透过玻璃，被不透明的铬线阻挡，在明亮背景上形成黑色刻度线。	光线照射在金属表面，蚀刻凹槽或凸起线条因漫反射或阴影效应，形成明暗对比的刻度线。
Graticules Optics代表型号	PS1 (10mm/0.1mm)：大范围，低倍。 PS8 (1mm/0.01mm)：常规范围，中倍。 PS12 (0.1mm/0.002mm)：高精度，高倍油镜。	PS1R (10mm/0.1mm)：大范围，低倍反射版。 PS78 (1mm/0.01mm)：常规范围，中高倍反射版。

2. 合适参数的显微镜载物台测微尺选型

用户可以根据以下流程，轻松完成载物台测微尺选型：

第一步：确定待测目标的尺寸范围

这是选择的起点。明确用户需要测量的物体大致在什么尺寸区间，例如，是几个毫米的较大结构，还是几十微米的细胞。

第二步：根据尺寸范围，确定合适的物镜放大倍数

宏观/低倍观测 (0.5x - 4x)：适合测量1mm至10mm量级的特征。此时视野大，需要匹配大尺度的镜台测微尺。

常规观测 (10x - 40x)：适合测量10μm至1mm量级的特征。这是最常见的生物、材料观测范围。

高倍观测 (60x - 100x, 通常需油镜)：适合测量2μm至100μm的精细结构。

第三步：根据物镜倍数和目标精度，匹配表格中的“测量的量程”

表格中的“测量的量程”一列，直接指明了在该物镜与相应目镜测微尺组合下，经过合适载物台测微尺校准后，系统能够有效测量的范围。

例如，使用10倍物镜时，若想测量10μm-1mm的范围，应选择对应的“0.01mm-1mm”量程行；若想测量更精细的2-100μm，则需选择“0.002mm-0.1mm”量程行。

第四步：依据确定的“量程”行，锁定载物台测微尺型号

这是最后一步，也是答案所在。在用户确定的物镜倍数和量程所在的行，表格最后一列直接给出了推荐的显微镜测微尺。

下面两个表帮助用户根据自身的条件快速的选择合适的Graticules Optics载物台测微尺。

用于透射光、具有高透明度和清晰刻线的显微镜载物台测微尺型号对照表

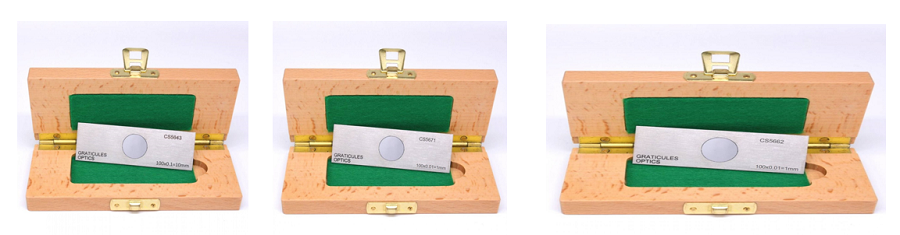

图1：用于透射光的镜台测微尺（从左到右型号依次为PS1、PS8、PS12）

用于反射式（表面测量）的载物台测微尺型号对照表

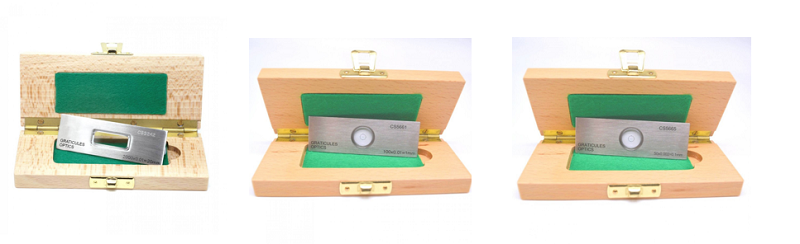

图2：用于反射光的镜台测微尺（从左到右型号依次为PS1R、PS16R、PS78）
