Santec是一家源自日本、享誉全球的光学与光通信器件制造商，其空间光调制器（SLM）产品线基于成熟的反射式液晶微显示（LCOS）技术，在科研与工业领域享有良好声誉，以下简单做一下SLM-200介绍。

SLM-200是Santec推出的全高清型反射式硅基液晶空间光调制器，具备WUXGA（1920×1200）分辨率、最高120Hz帧率以及10bit（1024级）灰度调制能力，能够对入射光波前进行精确的二维相位调制。该器件可灵活生成任意可编程相位图案，广泛应用于光束整形、波前校正、衍射光学、光镊操控及超快脉冲整形等前沿光学实验中。其一体式设计集成了驱动与控制单元，搭配USB 3.0和DVI数字接口，可方便地与PC及SDK（支持C#,Python,Matlab,LabVIEW）协同工作，便于快速搭建实验系统。

空间光调制器开箱/SLM-200装箱清单/LCOS-SLM开箱-内容清单

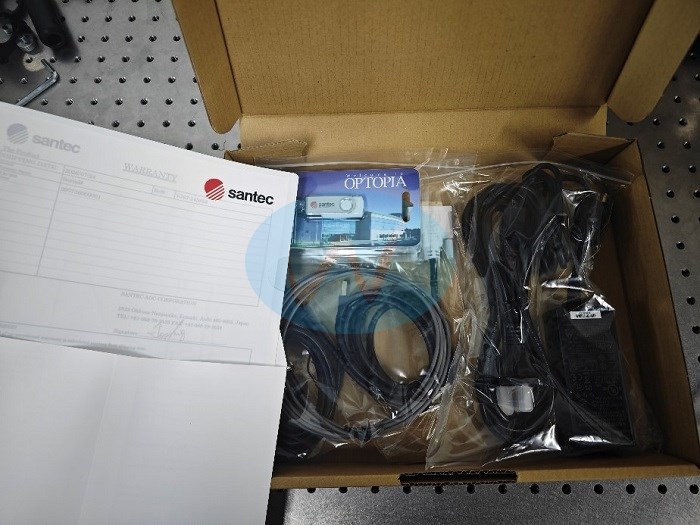

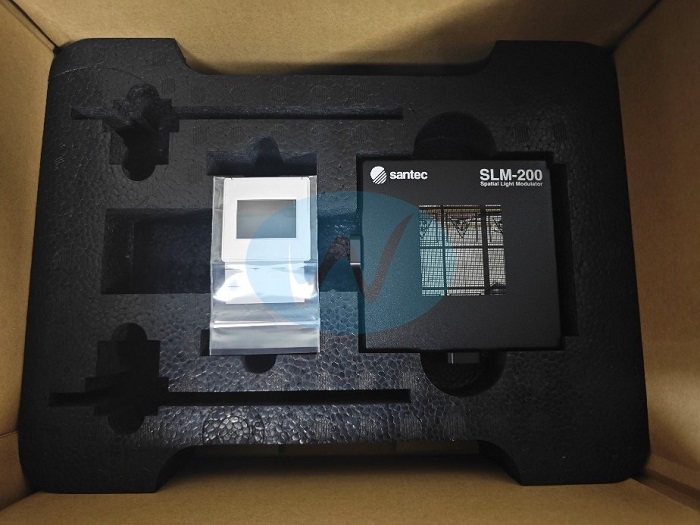

开箱后，其中包含：一体式SLM-200主机、盖板玻璃、电源线、U盘、出厂测试报告、质保卡。如下图。

U盘内容包括：SDK（开发套件）、SLM_Pattern_Generator（图案生成工具）、SLM-200 GUI Installer（图形界面安装程序）、SLM-200 USB driver（USB 驱动程序）、Wavefront_correction_Data（波前校正示例数据）、SLM-200_Operation Manual_v15.0（操作手册）。

通过这套软件，客户无需编写底层代码即可完成相位图案的加载、编辑、连续播放、波长切换、全息图生成和波前校正等操作，配合触发功能实现与外部实验系统的同步控制，大幅降低使用门槛。同时SDK（C#、Python、Matlab、LabVIEW）支持二次开发，便于集成到客户自有的自动化控制或计算成像系统中。

空间光调制器开箱/SLM-200装箱清单/LCOS-SLM开箱内容清单-出厂测试报告

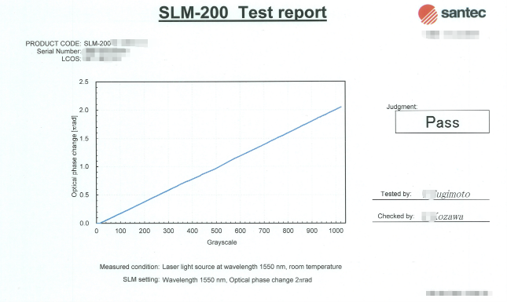

随附的出厂测试报告记录了本台 SLM-200 在出厂前的关键性能验证数据，横轴（Grayscale）：灰度阶，范围 0–1023（对应 10-bit 灰度等级），代表加载到每个像素上的驱动值；纵轴（Optical phase change [rad]）：光学相位变化量，单位是弧度（rad），表示 SLM 对入射光波前施加的相位调制深度。即灰度值从0到1023逐级变化时，SLM 实际输出的相位调制量变化曲线，呈线性关系，予以出厂。

测量条件:激光光源波长为1550nm，室温；

SLM设置:波长1550nm，光学相位变化2πrad

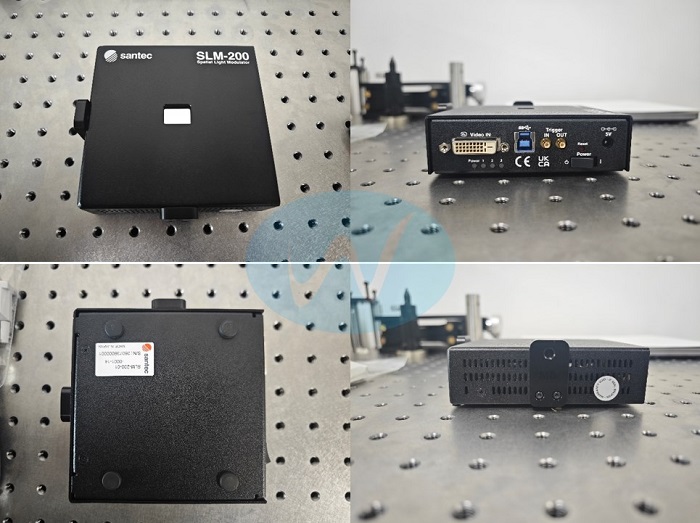

空间光调制器开箱/SLM-200装箱清单/LCOS-SLM开箱内容清单-实物图

SLM-200反射式硅基液晶空间光调制器关键参数/SLM-200介绍：

1)  无法保证液晶像素的缺陷。

2)  0次衍射光。

根据您指定的波长范围，反射率会有所不同。

3)  响应时间为典型值，不受帧率影响。

Tr：在25℃环境温度下，相位从0灰阶 至1023灰阶（大致相当于2π rad.）变化时，10～90%的上升时间。

Tf：在25℃环境温度下，相位从1023 灰阶（大致相当于2π rad.）至0 灰阶 变化时，90～10%的下降时间。

4)  不能保证耐光性。

依据所使用激光振荡器的条件，产品寿命可能因累积激光照射时间而显著降低。

空间光调制器开箱/SLM-200装箱清单/LCOS-SLM开箱内容清单-安全与注意事项

-禁止在液体泼溅、潮湿环境、电源线损坏或设备结露时运行设备。

-使用环境要求：避开阳光直射、高温高湿、灰尘、盐分、腐蚀性气体、较大振动、电场/磁场噪声干扰、物品坠落风险及可能接触水的位置。

-操作规范：所有电气连接须在无电压状态下进行，务必先连接所有线缆再通电开机；请勿触摸显示屏表面以防静电损伤；操作LCOS单元必须佩戴防静电腕带并在接地台面上进行；高功率光或紫外等短波长激光照射前请咨询厂家。
