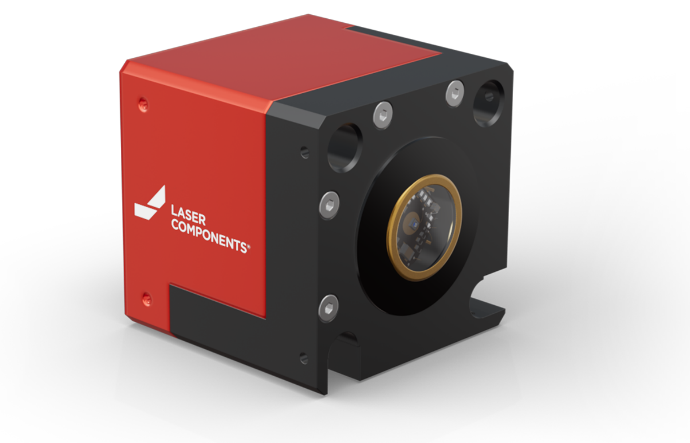

LASER COMPONENTS公司的A-CUBE系列APD模块是一款高度集成化的雪崩光电探测器解决方案，专为简化APD使用流程而设计。其硅APD版本覆盖400-1100nm波长范围，峰值灵敏度为905nm；铟镓砷版本则覆盖1000-1700nm，峰值灵敏度为1500nm，并提供从DC-1MHz到DC-25MHz等多种带宽型号可选。模块具备高灵敏度、低噪声和紧凑结构，广泛应用于激光雷达、光通信、光谱分析、荧光检测及医疗诊断等领域。
A-CUBE系列光电探测器模块专为需求可直接使用一体化的APD客户而设计。该模块采用低噪声硅（或铟镓砷）APD，配备匹配的前置放大器和集成高压电源，提供了轻松便捷操作光电探测器模块所需的一切。内置温度补偿电路使得APD即使在环境温度变化时也能保持恒定增益运行。雪崩光电二极管模块仅需±12V直流电源即可工作。LASER COMPONENTS可选光纤连接器为通过光纤将探测器连接至样品提供了便捷的方法。
LASER COMPONENTS雪崩光电二极管模块特点：
-高灵敏度
-低噪声
-易于操作
-结构紧凑
-RS-232接口，可直接链接电脑使用。
-光纤耦合（可选）
雪崩光电二极管模块应用领域：
-APD评估
-测距/激光雷达
-光通信系统
-光谱学
-荧光检测
-医疗
集成APD探测器规格参数：硅雪崩光电二极管（Si-APD）模块：
宽带宽APD探测器环境温度T=25℃
|
参数 |
最小值 |
典型值 |
最大值 |
|
波长范围[nm] |
400 |
|
1100 |
|
峰值灵敏度波长[nm] |
|
905 |
|
集成APD探测器绝对最大额定值
|
参数 |
最小值 |
典型值 |
最大值 |
|
供电电压[V] |
±10 |
±12 |
±15 |
|
工作温度[℃] |
0 |
|
+50 |
|
存储温度[℃] |
-20 |
|
+70 |
|
50Ω/1MΩ输出电压[V]a |
|
+1.5/+3 |
|
|
50Ω/1MΩ输出电压[V]b |
|
+1.5/-3 |
|
a=适用于型号：A-CUBE-S500-01/-03/-10/-25,A-CUBE-S1500-01/-03/-10/-25,A-CUBE-S3000-01/-03/-10/-25
b=适用于型号：A-CUBE-S500-100

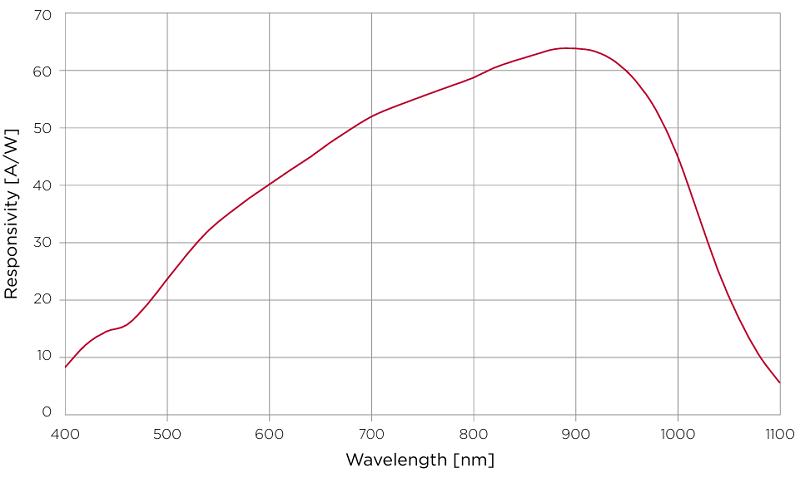

宽带宽APD探测器光谱响应曲线（增益@M=100时）
0.5mm A-CUBE APD模块技术规格（典型值@M=100,25°C）:
A-CUBE-S500
-01
-03
-10
-25
-100
-180
Si-APD
SAR500
有效区域直径[mm]
0.5
波长范围[nm]
400-1000
峰值灵敏度波长[nm]
905
带宽[MHz]
DC-1
DC-3
DC-10
DC-25
0.01-100
0.01-180
响应度[MV/W]
-01
-03
-10
-25
-100
-180
540nm
270
27
2.7
0.27
15.0
5.4
650nm
400
40
4
4
22.0
8.0
905nm
500
50
5
5
27.0
10.0
NEP[fW/√Hz]
-01
-03
-10
-25
-100
-180
540nm
11
11
55
150
70
70
650nm
7.5
7.5
37.5
100
45
50
905nm
6
6
30
80
40
40
输出噪声密度[nV/√Hz]
3000
300
150
40
1000
400
输入参考噪声密度(最大值)[pA/√Hz]
0.3
0.3
1.5
4
2
2
最大辐照功率(905nm,50Ohm负载)[nW]
3
30
300
3000
56
150
宽带宽APD探测器噪声在100kHz频率下测量。
1.5mm A-CUBE APD模块技术规格（典型值@M=100,25°C）：
A-CUBE-S500
-01
-03
-10
-25
Si-APD
SAR1500
有效区域直径[mm]
1.5
波长范围[nm]
400-1000
峰值灵敏度波长[nm]
905
带宽[MHz]
DC-1
DC-3
DC-10
DC-25
响应度[MV/W]
-01
-03
-10
-25
540nm
270
27
2.7
0.27
650nm
400
40
4
0.4
905nm
500
50
5
0.5
NEP[fW/√Hz]
-01
-03
-10
-25
540nm
11
37
55
150
650nm
7.5
25
37.5
100
905nm
6
20
30
80
输出噪声密度[nV/√Hz]
3000
1000
150
40
输入参考噪声密度(最大值)[pA/√Hz]
0.3
1
1.5
4
最大辐照功率(905nm,50Ohm负载)[nW]
3
30
300
3000
高灵敏度APD噪声在100kHz频率下测量。
高灵敏度APD的A-CUBE-S1500-01和A-CUBE-S1500-03型号因其极高的灵敏度，在高背景光水平下容易饱和。因此，不建议在高背景光水平（例如日光）环境下使用宽带宽APD探测器。
3mm A-CUBE APD模块技术规格（典型值@M=100,25°C）：
A-CUBE-S3000
-01
-03
-10
-25
Si-APD
SAR3000
有效区域直径[mm]
3
波长范围[nm]
400-1000
峰值灵敏度波长[nm]
905
带宽[MHz]
DC-1
DC-3
DC-10
DC-25
响应度[MV/W]
-01
-03
-10
-25
540nm
270
27
2.7
0.27
650nm
400
40
4
0.4
905nm
500
50
5
0.5
NEP[fW/√Hz]
-01
-03
-10
-25
540nm
15
37
55
225
650nm
11
25
38
150
905nm
9
20
30
120
输出噪声密度[nV/√Hz]
4000
1000
150
60
输入参考噪声密度(最大值)[pA/√Hz]
0.4
1
1.5
6
最大辐照功率(905nm,50Ohm负载)[nW]
3
30
300
3000
噪声在100kHz频率下测量。
A-CUBE-S3000-01和A-CUBE-S3000-03型号因其极高的灵敏度，在高背景光水平下容易饱和。因此，不建议在高背景光水平（例如日光）环境下使用。
集成APD探测器规格参数：铟镓砷雪崩光电二极管（InGaAs-APD）模块：
环境温度T=25℃
参数
最小值
典型值
最大值
波长范围[nm]
1000
1700
峰值灵敏度波长[nm]
1500
绝对最大额定值
参数
最小值
典型值
最大值
供电电压[V]
±10
±12
±15
工作温度[℃]
0
+50
存储温度[℃]
-20
+70
50Ω/1MΩ输出电压[V]a
+1.6/+2.5
50Ω/1MΩ输出电压[V]b
+1.6/-2.5
a=适用于型号：A-CUBE-I200-01/-03/-10/-25/-180,
b=适用于型号：A-CUBE-I200-100

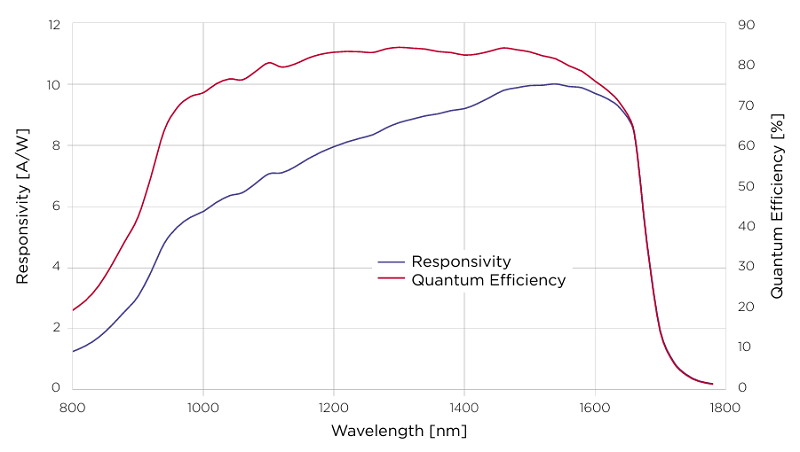

低噪声APD模块光谱响应与量子效率曲线（增益M=10@1550nm时）
200μm A-CUBE 技术规格（典型值@M=10,25°C）:
A-CUBE-I200
-01
-03
-10
-25
-100
-180
InGaAs-APD
IAG200
直径[μm]
200
波长范围[nm]
900-1000
峰值灵敏度波长[nm]
1550
带宽[MHz]
DC-1
DC-3
DC-10
DC-25
0.01-100
0.01-180
响应度[MV/W]
-01
-03
-10
-25
-100
-180
1550nm
94
9.4
0.94
0.094
0.50
0.19
NEP[fW/√Hz]
-01
-03
-10
-25
-100
-180
1550nm
32
64
160
425
200
300
输出噪声密度[nV/√Hz]
3000
600
150
40
1000
500
输入参考噪声密度(最大值)[pA/√Hz]
0.3
0.6
1.5
4
2
2
最大辐照功率(905nm,50Ohm负载)[nW]
0.017
0.17
1.7
17
3.2
8.4
低噪声APD模块噪声在100kHz频率下测量。

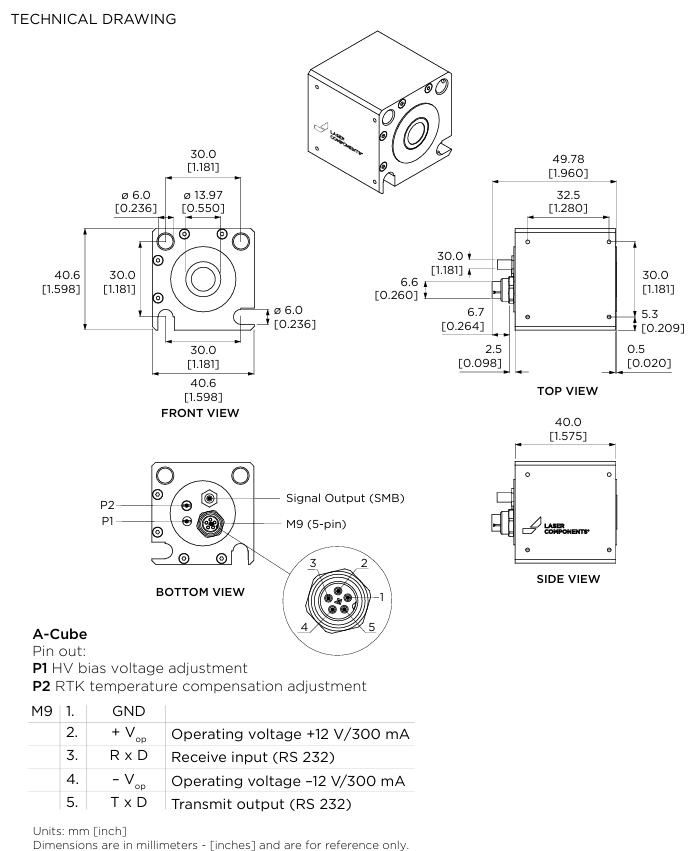

A-CUBE系列产品可以通过RS-232接口与电脑进行连接，实现数据传输、参数配置和设备控制。首先确保为A-CUBE模块提供稳定的±12V电源，通过M9连接器对RS-232接口，通过器件底部对应位置接入计算机。
