HOLO/OR新型XS平顶光束整形器，通光孔径与光束直径比低至1.45倍，最小平顶光斑仅为衍射极限的1.8倍

HOLO/OR的XS TH光束整形器（XS Top Hat Beam Shaper）通过创新设计突破通光孔径的限制，XS TH光束整形器（XS Top Hat Beam Shaper）在更严格的系统限制下实现更小的整形光斑，XS TH光束整形器（XS Top Hat Beam Shaper）实现了通光孔径与输入光束直径比低至1.45倍，衍射极限的1.8倍。XS平顶光束整形器与Small TH光束整形器相比，XS光束整形器平顶光斑尺寸减小13%，XS光束整形器整形效果更优，XS平顶光束整形元件边缘平整度接近2:1。XS平顶光束整形元件全透射式设计——反射或吸收损耗为零，在大扫描视场内仍能保持平顶形状。

面临的挑战

在平场透镜激光扫描系统中，为了获得良好的光束整形效果，通常建议输入光束直径与通光孔径的比例为1:2.5。例如，4mm的光束直径（基于1/e²定义）需要10mm的通光孔径。

与仅使用高斯光束相比，这一限制显著制约了激光设备集成商获得小尺寸整形光束的能力。我们的二阶光束整形器Small TH将此比例优化至2.0倍，但对许多应用而言，产生的平顶光斑仍然过大。

XS平顶光斑解决方案

HOLO/OR的XS光束整形器系列通过创新设计突破此限制，实现了通光孔径与输入光束直径比低至1.45倍，从而能够：

- 与我们的Small TH光束整形器相比，平顶光斑尺寸减小13%

- 相较于Small TH光束整形器，整形效果更优，边缘平整度接近2:1

- 在大扫描视场内仍能保持平顶形状

- 全透射式设计——反射或吸收损耗为零

- 提供标准形状：方形、圆形及线形平顶光斑

典型示例：

系统规格：平场透镜有效焦距100mm，通光孔径10mm，波长1064nm

结果： XS平顶光束整形器可实现比标准ST解决方案小46%的光斑尺寸——这对精密应用至关重要。

XS平顶光束整形器效率规格参数

典型激光应用场景

- 需要极小光斑尺寸的高精度微加工

- 通光孔径受限的紧凑型激光扫描系统

- 对尺寸公差要求严格的医疗器械制造

- 光斑尺寸比旁瓣性能更为关键的应用领域

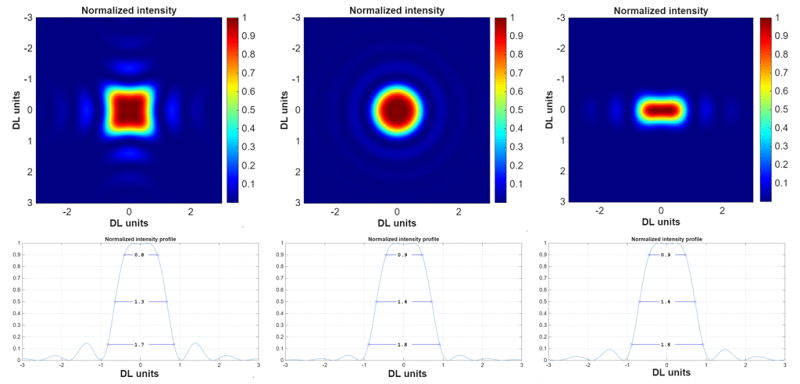

XS平顶光斑轮廓分析

正在寻找XS平顶光束整形元件？

您可以在我们的光束整形器产品页面中查找（如ST-466-I-Y-A）。请使用页面筛选功能，按“备注”分类并选择 “XS TH” 标签，即可快速定位相关产品。若未能找到完全符合您需求的产品，欢迎随时联系我们。我们将很乐意为您提供按需定制的光束整形解决方案。
