多功能电子自动准直仪的进步与发展

作者: 时间:2021-12-13

自准直的概念自提出以来,已经有大约100年的历史了。并且在角度以及元件的测量方面发挥了重大作用。但是随着激光的产生和发展,现代复杂的光学测量已经不是普通的光学自准直仪可以胜任的了。关于自准直仪的原理我们已经做过详细描述,再此不在论述,感兴趣的可以在我们海纳光学官网找到。为了能够适应现代光学测量的发展,杜马光电公司(Duma Optronics)升级了自动准直的基本原理,将一些令人兴奋的技术融合到电子自动准直仪中。简称多功能电子自动准直仪技术。

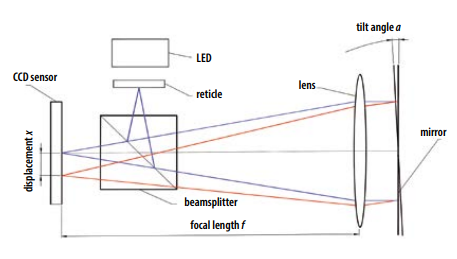

自准直仪原理图

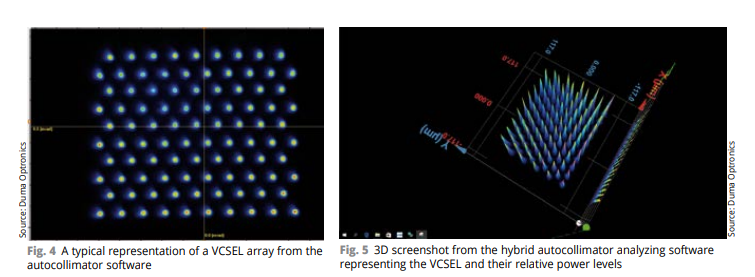

在多功能电子自动准直仪技术中将电动对焦、内置激光光束分析仪、多光束质量分析、用十字准线快速处理多个激光等与传统的自准直仪技术相结合,最终形成了一种全新的仪器——新型混合电子自动准直仪。这种仪器将成为激光探测,对准、汽车激光雷达、MEMS反射镜、光纤、VCSEL阵列(用于3D人脸识别)的测量和表征等方面的新仪器。

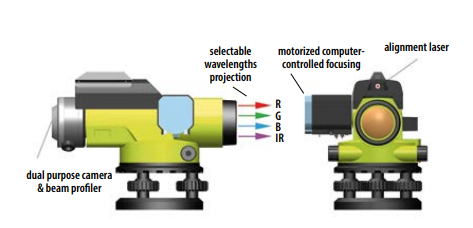

内调焦自准直仪能够在不同距离上进行可重复的机动对焦。该仪器仅使用集成在一个先进的自动准直仪中的多传感器,就能够替代传统的几个测量仪器,来进行复杂的对准或测量。再加上独特的电动聚焦自动校准 ,使之能够从可见光到近红外甚至更远的多波长自动校准。并且所有的光学元件包括多波长源都是精密安装的,整个仪器坚固稳定,为各种应用提供非常精确的光束指向。并且在感光系统方面也进行了升级,具体如下。

一个敏感的两用相机从深紫外到近红外,被用作自动准直器传感器,以及光束分析器

用不同的颜色画一条十字线,创建多个交叉点,促进多源照明以适应特定需求

牵引式聚焦会自动适应,以补偿不同的投影所产生的差异。

开发了一个新的功能,通过软件来精确测量激光器M2光束质量。

由软件控制电动调焦,能够实现在预热时聚焦,校准距离。

多功能自准直仪用一个内置的对准激光器按视线指向方向,提供清晰的观察条件,这样做有利于快速且准确的对准。

总而言之,多功能内调焦自准直仪技术有可能满足诸如对准、激光器的空间特性和多个单一反射器的光束分析等功能。在许多其他涉及激光,机械和光学对准等方面都会用到这项新的技术。
