作者：黄f 时间：2026-01-23
SOMO IR是一家提供从设计到生产全链条解决方案的红外热成像镜头综合供应商。公司核心优势在于拥有韩国规模最大的热成像光学镜头生产线，并自主掌控红外材料生产、光学设计、加工、成型、镀膜检测等核心工艺，具备高品质注塑成型非球面红外镜头的量产能力，能可靠应对市场需求。其红外光学镜头产品线丰富，涵盖SM80P34、SM160P12、SM320P12等多个系列，分辨率覆盖80x80红外镜头、160x120红外镜头、320x240红外镜头，像素间距低至12μm。非球面红外镜头焦距范围宽广，光圈值可达F1.0，水平视场角最高达118°，并具备光学被动无热化技术，能在-40℃至+60℃宽温范围内清晰成像。可提供多种红外光学镜头型号，涵盖不同焦距、光圈及分辨率规格，具备应对不断增长的红外热成像需求的稳定供应能力。
SOMO红外硫系玻璃材料规格参数
|
参数 |
CG1 |
CG2 |
CG3 |
CG4 |
|
化学式 |
Ge₂₈Sb₁₂Se₆₀ |
|
Ge₂₀Sb₁₅Se₆₅ |
|
|
密度(g/cm³) |
4.67 |
5.39 |
4.695 |
4.874 |
|
热膨胀系数(/K) |
14.14×10⁻⁶ |
18.46 × 10⁻⁶ |
19.20 × 10⁻⁶ |
35.90 × 10⁻⁶ |
|
25°C比热容(J/gK) |
0.297 |
|
|
|
|
100°C比热容(J/gK) |
0.305 |
|
|
|
|
200°C比热容(J/gK) |
0.318 |
|
|
|
|
热导率(W/mK) |
0.247 |
|
|
|
|
转变温度(°C) |
292 |
183 |
251 |
128.1 |
|
努氏硬度 |
142.2 |
|
|
|
|
波长(um) |
CG1折射率n |
CG2折射率n |
CG3折射率n |
CG4折射率n |
|
3.0 |
2.63491 |
3.2966624 |
2.6049797 |
2.7485903 |
|
4.0 |
2.62896 |
3.2781748 |
2.6021239 |
2.7409421 |
|
5.0 |
2.62531 |
3.2722701 |
2.5977709 |
2.7369253 |
|
6.0 |
2.62232 |
3.2671570 |
2.5951828 |
2.7342145 |
|
7.0 |
2.61957 |
3.2635306 |
2.5918044 |
2.7320886 |
|
8.0 |
2.61616 |
3.2616249 |
2.5887332 |
2.7301380 |
|
9.0 |
2.61346 |
3.2594029 |
2.5854533 |
2.7328682 |
|
10.0 |
2.60995 |
3.2567761 |
2.5831379 |
2.7262186 |
|
11.0 |
2.60604 |
3.2546245 |
2.5792424 |
2.7240651 |
|
12.0 |
2.60108 |
3.2525421 |
2.5747570 |
2.7217408 |

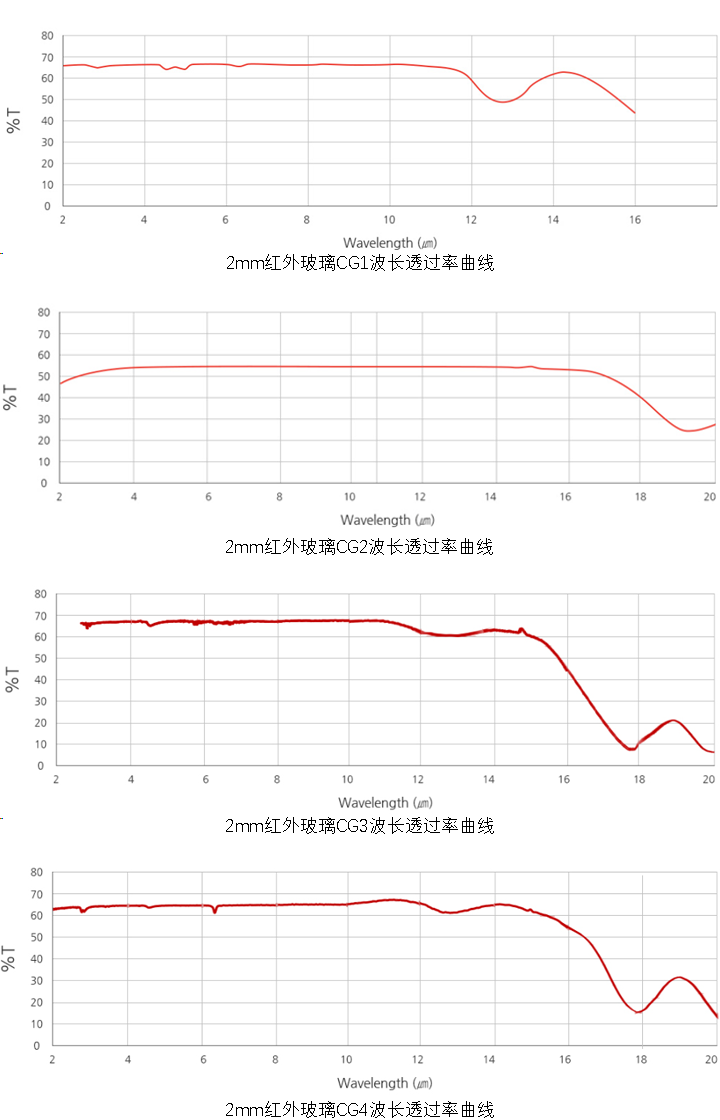

红外玻璃透过率曲线，CG1/CG2/CG3/CG4，厚度2mm。
SOMO IR红外光学镜头，分辨率80~320型号汇总
|
型号 |
焦距 |
光圈值 |
80 |
160 |
320 |
|||||||||
|
像素间距 |
像素间距 |
像素间距 |
||||||||||||
|
12 |
17 |
25 |
34 |
12 |
17 |
25 |
34 |
12 |
17 |
25 |
34 |
|||
|
SM80P34-21F1 |
6.715 |
1.2 |
|
|
|
21 |
|
|
|
|
|
|
|
|
|
SM80P34-58F1 |
2.71 |
1.4 |
|
|
|
58 |
|
|
|
|
|
|
|
|
|
SM80P34-90F1 |
1.8 |
1.3 |
|
|
|
92 |
|
|
|
|
|
|
|
|
|
SM80P34-120F |
1.43 |
1.3 |
|
|
|
118 |
|
|
|
|
|
|
|
|
|
SM160P12-80F |
1.43 |
1.3 |
|
|
|
|
80 |
|
|
|
|
|
|
|
|
SM160P17-100F |
1.65 |
1.3 |
|
|
|
|
68 |
100 |
|
|
|
|
|
|
|
SM320P12-91F |
2.63 |
1.0 |
|
|
|
|
42 |
61 |
|
|
91 |
|
|
|
|
SM320P12-4.5M |
4.55 |
1.0 |
|
|
|
|
24 |
35 |
|
|
50 |
|
|
|
|
SM384P17-55F |
6.5 |
1.1 |
|
|
|
|
|
23 |
34 |
|
33 |
46 |
|
|
SM80P34红外热成像镜头，80x80红外镜头参数列表：
|
参数 |
SM80P34-21F1 |
SM80P34-58F1 |
SM80P34-90F1 |
SM80P34-120F |
|
分辨率 |
80x80 |
80x80 |
80x80 |
80x80 |
|
像素间距(μm) |
34 |
34 |
34 |
34 |
|
水平视场角(°) |
21 |
58 |
92 |
118 |
|
焦距(mm) |
6.715 |
2.71 |
1.8 |
1.48 |
|
光圈值 |
1.2 |
1.4 |
1.3 |
1.3 |
|
后焦距(mm) |
8.73 |
3.95 |
2.53 |
1.815 |
|
畸变 |
-3.7% |
-22.3% |
-28.2% |
-44.5% |
|
调制传递函数 |
38.7% |
47.5% |
57.8% |
56.8% |
|
对焦类型 |
固定焦距 |
固定焦距 |
固定焦距 |
固定焦距 |
|
无热化 |
是 |
是 |
是 |
是 |
|
尺寸(mm) |
Ø18x15 |
Ø10.0x4.8㎜ |
Ø10.0x3.6㎜ |
Ø10.0x2.8㎜ |
|
接口 |
M10xP0.5 |
M10xP0.5 |
M10xP0.5 |
M10xP0.5 |
|
镜筒材质 |
铝 |
铝 |
LCP |
LCP |
|
重量(g) |
7.0 |
0.92 |
0.51 |
0.36 |
|
对焦范围 |
0.6m至无限远 |
0.05m至无限远 |
0.05m至无限远 |
0.03m至无限远 |
SM160P12非球面红外镜头，160x120红外镜头/320x240红外镜头参数列表：
|
参数 |
SM160P12-80F |
SM160P17-100F |
SM320P12-91F |
SM320P12-4.5M |
SM384P17-55F |
|
分辨率 |
160x120 |
160x120 |
320x240 |
320x240 |
384x288 |
|
像素间距(μm) |
12 |
17 |
12 |
12 |
17 |
|
水平视场角(°) |
80.1 |
101 |
91.2 |
50.6 |
55.4 |
|
焦距(mm) |
1.43 |
1.65 |
2.63 |
4.55 |
6.5 |
|
光圈值 |
1.3 |
1.3 |
1.0 |
1.0 |
1.1 |
|
后焦距(mm) |
1.8 |
2.02 |
7.5 |
8.5 |
6.06 |
|
畸变 |
-35.1% |
-32.9%(0.7Field) |
-53% |
-17.9% |
-5.04% |
|
调制传递函数 |
17.7% |
31.1%(0.7Field) |
28.2%(0.7Field) |
20.1% |
35.2% |
|
对焦类型 |
固定焦距 |
固定焦距 |
固定焦距 |
固定焦距 |
固定焦距 |
|
无热化 |
是 |
是 |
是 |
是 |
是 |
|
尺寸(mm) |
Ø10.0x2.8 |
Ø10.0x2.8 |
Ø25.5x21 |
Ø28x20 |
Ø27X15.22 |
|
接口 |
M10xP0.5 |
M10xP0.5 |
M19xP0.5 |
M25xP0.5 |
M25xP0.5 |
|
镜筒材质 |
铝 |
铝 |
铝 |
铝 |
铝 |
|
重量(g) |
0.5 |
0.8 |
19.6 |
32.7 |
21.8 |
|
对焦范围 |
0.03m至无限远 |
0.03m至无限远 |
1.0m至无限远 |
0.5m至无限远 |
0.3m至无限远 |

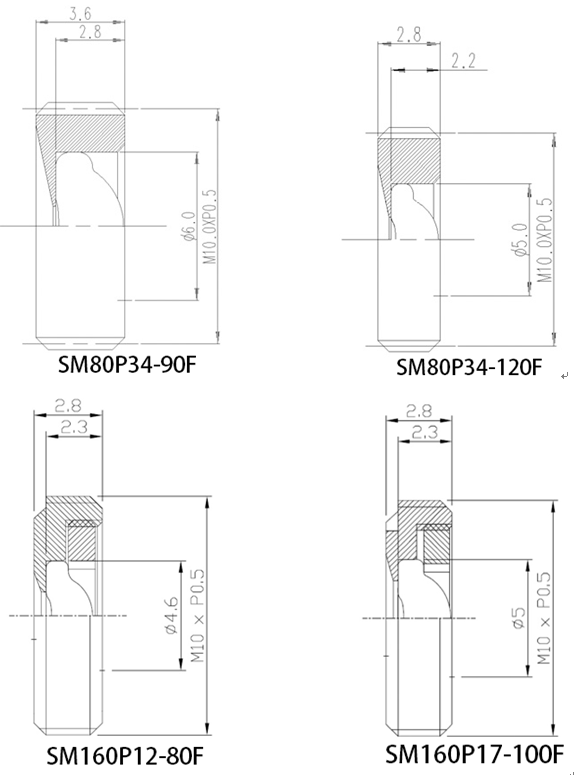

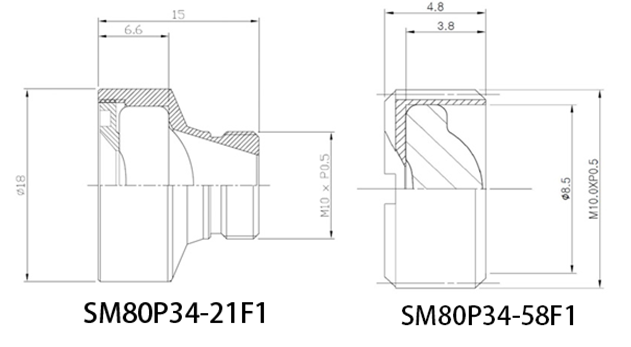

SOMO IR红外热成像镜头：80x80红外镜头/160x120红外镜头/320x240红外镜头规格图纸：
