三丰（Mitutoyo）ML系列远心镜头测量显微镜用物镜专为高分辨率、高倍率的机器视觉测量与光学计量系统设计，远心物镜最大放大倍率可达100倍，适用于半导体生产检测、计量检测、质量管控及实验室研发等场景。三丰CF系列紧凑型物镜可作为商用及生物级显微镜物镜的理想替代产品，经济型物镜，定心显微镜用物镜通过对物理尺寸、数值孔径与工作距离的优化平衡，实现衍射极限级成像性能，同时微型物镜体积与成本远低于同类远场校正镜头。定心显微镜用物镜是光学元件定心检测的核心成像部件，专为高精度测量光学镜片、透镜组的偏心量（定心误差）设计，确保光学系统光轴重合。
ML系列远心镜头的价格一般在一万多以上，而CF系列紧凑型物镜定心显微镜用物镜的价格则优惠得多，一般是几千元，二者的应用场景各不相同。
三丰ML系列远心镜头测量显微镜用物镜特点：
-明视场测量用
-波长校正范围436～656nm(基波波长设计为587nm)
-有限远校正(物像间距280mm)
-长工作距离
-采用远心光学系统(10×以下)

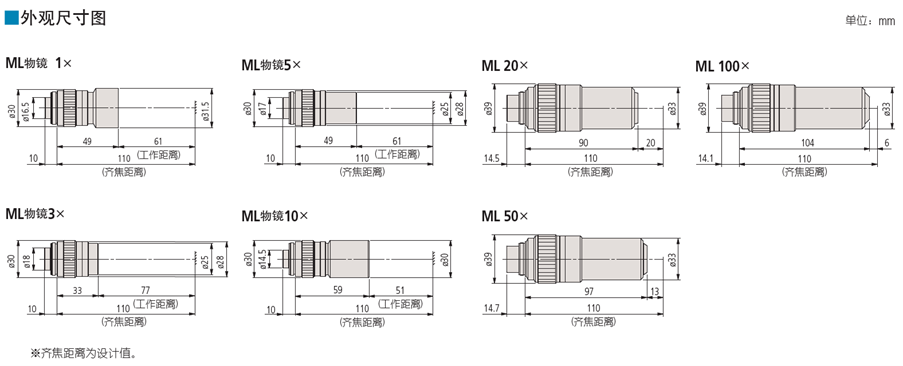

Mitutoyo测量显微镜用物镜ML系列远心镜头外观尺寸图：
ML系列远心镜头远心物镜规格：
|
品名 |
数值孔径NA |
工作距离WD(mm) |
分辨力R(µm) |
物镜单体的焦深±D.F. (µm) |
实际视场FOV(mm) |
质量(g) |
|
|
ø24目镜 |
1/2吋相机 (纵×横) |
||||||
|
ML 1× |
0.03 |
61.0 |
9.2 |
306 |
24 |
4.8×6.4 |
80 |
|
ML 3× |
0.09 |
77.0 |
3.06 |
34 |
8 |
1.6×2.1 |
55 |
|
ML 5× |
0.13 |
61.0 |
2.12 |
16.3 |
4.8 |
0.96×1.28 |
60 |
|
ML 10× |
0.21 |
51.0 |
1.31 |
6.2 |
2.4 |
0.48×0.64 |
95 |
|
ML 20× |
0.42 |
20.0 |
0.65 |
1.6 |
1.2 |
0.24×0.32 |
370 |
|
ML 50× |
0.55 |
13.0 |
0.5 |
0.9 |
0.48 |
0.10×0.13 |
390 |
|
ML 100× |
0.70 |
6.0 |
0.4 |
0.6 |
0.24 |
0.05×0.06 |
440 |
上述ML系列远心物镜规格栏中的分辨力和物镜单体焦深是根据基准波长(λ＝0.55μm)计算得出的值。
三丰CF系列紧凑型物镜微型物镜特点：
-有限远校正(物像间距280mm)
-明视场测量用
-长工作距离

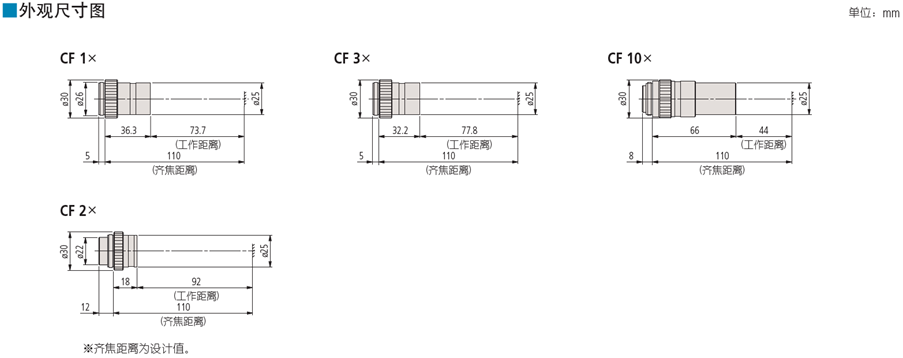

Mitutoyo定心显微镜用物镜微型物镜外观尺寸图：
CF系列定心显微镜用物镜经济型物镜规格：
|
品名 |
数值孔径NA |
工作距离WD(mm) |
分辨力R(µm) |
物镜单体的焦深±D.F. (µm) |
实际视场FOV(mm) |
质量(g) |
|
|
ø24目镜 |
1/2吋相机 (纵×横) |
||||||
|
CF 1× |
0.03 |
73.7 |
9.2 |
306 |
24 |
4.8×6.4 |
45 |
|
CF 2× |
0.06 |
92.0 |
4.6 |
76 |
12 |
2.4×3.2 |
35 |
|
CF 3× |
0.07 |
77.8 |
3.9 |
56 |
8 |
1.6×2.1 |
35 |
|
CF 10× |
0.18 |
44.0 |
1.5 |
8 |
2.4 |
0.48×0.64 |
100 |
上述CF系列紧凑型物镜经济型物镜规格栏中的分辨力和物镜单体焦深是根据基准波长(λ＝0.55μm)计算得出的值。
