LQ-LED 8 八通道高速LED光纤光源：专为克尔显微镜设计的稳定激发解决方案

LQ-LED 8八通道LED光纤光源是一款集成了8个独立LED通道的先进光纤耦合光源系统。其设计理念是提供一个“光谱工具箱”，允许用户根据特定的实验或检测需求，从紫外到近红外的光谱范围内自由选择和组合最多8种不同波长的LED。LQ-LED 8高速八通道光源系统每个通道不仅支持独立的TTL或SPI触发以实现高达500 kHz的同步/异步切换，其发光强度还可通过SPI接口进行每通道180级的精细调节。LQ-LED 8克尔显微镜光源可通过可编程的光纤排列输出，为用户在显微学、图像处理、半导体生产等需要高速度、高精度照明的领域提供了前所未有的灵活性与控制能力。

LQ-LED 8多通道光源系统核心技术参数与性能：

可选LED波长与光输出性能：

可从以下示例列表中选择最多8个LED配置到各通道。LQ-LED 8通道LED光纤光源光通量与辐射功率值是在有效直径大于1 mm的POF输出端测得。

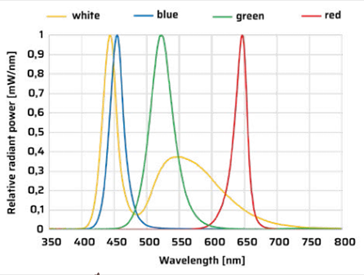

图2：光谱特性示意图

德国Leistungselektronik JENA GmbH（LEJ）研发的8通道LED光纤光源。该系统是专为严苛的科学与技术应用设计的高性能、可编程多光谱照明平台。其通过高达500 kHz的独立通道切换、可自由选择的波长组合以及灵活的光纤配置，在显微成像、半导体检测、工业图像处理等前沿领域所开启的创新应用潜力。LQ-LED 8八通道LED光纤光源是一款集成了8个独立LED通道的先进光纤耦合光源系统。其设计理念是提供一个“光谱工具箱”，允许用户根据特定的实验或检测需求，从紫外到近红外的光谱范围内自由选择和组合最多8种不同波长的LED。LQ-LED 8多通道光源系统每个通道不仅支持独立的TTL或SPI触发以实现高达500 kHz的同步/异步切换，其发光强度还可通过SPI接口进行每通道180级的精细调节。LQ-LED 8克尔显微镜光源可通过可编程的光纤排列输出，为用户在显微学、图像处理、半导体生产等需要高速度、高精度照明的领域提供了前所未有的灵活性与控制能力。

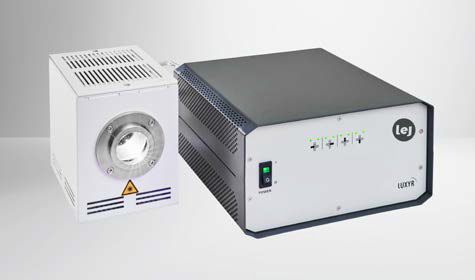

图1：lh-8POF.60灯箱和LQ-LED 8光源

产品简述：

德国Leistungselektronik JENA GmbH（LEJ）研发的LQ-LED 8八通道LED光纤光源, 8通道高速光纤光源。该系统是专为严苛的科学与技术应用设计的高性能、可编程多光谱照明平台。其通过高达500 kHz的独立通道切换、可自由选择的波长组合以及灵活的光纤配置，在显微成像、半导体检测、工业图像处理等前沿领域所开启的创新应用潜力。

用户接口与控制逻辑：用户通过计算机软件（通常通过USB或自定义接口）或外部TTL信号发送指令。中央控制单元解析指令，为每个独立的LED驱动与触发通道生成精确的时序和强度控制信号。

LED驱动与触发：8通道LED光纤光源每个通道包含一个独立的恒流驱动电路，接收来自控制单元的指令。在“触发模式”下，驱动电路能以最高500 kHz的频率、最短1 µs的脉冲时间，对LED进行通断控制。

光谱合成与光纤输出：8通道LED光纤光源来自8个通道的光被分别耦合进独立的塑料光纤（POF）。这8根光纤在输出端（灯罩内）可以根据应用需求（如均匀照明、多点照明）进行任意排列配置。最终，合成后的多光谱光通过一个标准接口适配器（如显微镜专用接口）输出到目标应用端。

LQ-LED 8是一款集成了8个独立LED通道的先进光纤耦合光源系统。其设计理念是提供一个“光谱工具箱”，允许用户根据特定的实验或检测需求，从紫外到近红外的光谱范围内自由选择和组合最多8种不同波长的LED。每个通道不仅支持独立的TTL或SPI触发以实现高达500 kHz的同步/异步切换，其发光强度还可通过SPI接口进行每通道180级的精细调节。该系统通过可编程的光纤排列输出，为用户在显微学、图像处理、半导体生产等需要高速度、高精度照明的领域提供了前所未有的灵活性与控制能力。

核心应用领域：

德国LEJ LQ-LED 8通道光纤光源主要适用于：

显微学：应用于克尔显微镜，其高速多波长切换能力，非常适合用于观测磁性材料在不同波长光照下的磁畴动态行为。

图像处理与机器视觉：LQ-LED 8通道光纤光源在半导体晶圆检测、显示屏缺陷识别等领域，可通过编程快速切换不同角度、不同波长的照明，以凸显不同种类的表面或内部缺陷。

光谱学研究：可作为灵活的多波长激发源，用于物质的反射/透射光谱测量或荧光光谱分析。

工业过程控制：德国LEJ LQ-LED 8光源在生产线上对产品进行多光谱、高速度的在线质量分拣与监控。
