热释电探测器选型指南：根据DLaTGS，LiTaO₃探测器热释电系数选择合适的热释电红外探测器，德国LC

热释电探测器是一种基于热释电效应的热探测器，其工作原理是红外辐射被吸收体转化为热量，引起热释电材料温度变化，从而导致材料表面电荷改变并产生电信号。在选择探测器时，需综合考虑材料特性、工作模式及应用需求。常用热释电材料主要有DLaTGS、LiTaO₃和PZT三种：DLaTGS具有最高的热释电系数和最优的综合性能指标，探测率高，特别适用于高精度的实验室测量，如傅里叶变换红外光谱；LiTaO₃则凭借其优异的热稳定性，主导工业应用领域如火焰探测器；而PZT因介电常数很高导致综合性能指标较低，多用于消费类产品。探测器主要有电压和电流两种工作模式：电压模式电路设计灵活，能达到很高的探测率，但输出信号小、温度漂移明显，系统集成较复杂；电流模式则具有响应度高、温度漂移极小、电路简单易实现、电磁兼容性好等突出优点，已成为火焰探测器主流选择，其为实现最佳性能常采用温度波动补偿设计来抑制环境干扰。综上所述，对于多数应用，尤其是在追求高信噪比、高稳定性和易用性的场合，LASER COMPONENTS推荐选用工作在电流模式下的DLaTGS或LiTaO₃探测器。

LASER COMPONENTS热释电探测器选型指南：

热释电探测器属于热探测器：其原理基于温度波动引起热释电材料表面电荷的变化，从而产生相应的电信号。这种温度梯度通常由吸收体触发，吸收体将入射光转化为热量。目前有多种热释电材料可供选用，其中三种在热释电探测器中应用较为普遍：DLaTGS、LiTaO₃（LTO）以及PZT。LASER COMPONENTS可提供基于DLaTGS和LiTaO₃探测器，适用于傅里叶变换红外光谱等精密测量。

材料特性与热释电探测器元件构造

下图展示了各材料的关键特性。各项指标含义如下：

热释电系数：决定将红外辐射转换为电流信号的能力。热释电系数数值越大越好。

介电常数ε（室温）：决定电容值，进而影响噪声。在电压工作模式下电容值越大，噪声越低，介电常数越大。

比热容C_v：决定热释电材料在吸收辐射后的温升幅度。比热容越低，温升越高，信号响应也越强。

交流电阻率ρ：与介电损耗相关联，而介电损耗会产生一种类似热噪声的干扰。理想的纯介质不产生噪声。因此，交流电阻率越低越好。

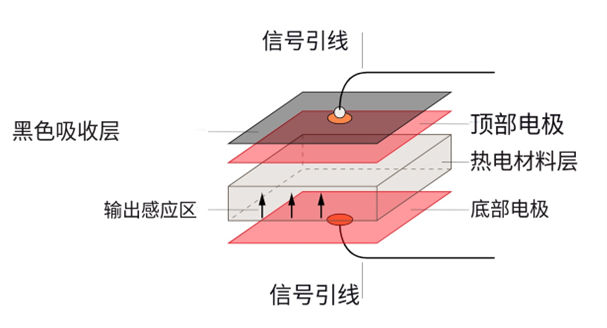

热释电红外探测器元件构造示意图

热释电系数直接决定电流输出信号强度，数值越大越好。介电常数影响器件电容。在电压模式下，电容越大，约翰逊噪声通常越低。比热容影响温升速率，数值越低，温升越快，信号响应越灵敏。比交流电阻率与介电损耗相关，数值越低，通常产生的附加噪声也越低。δρ/εCᵥ值综合评价材料灵敏度的关键指标。DLaTGS在此项上表现最为突出，而PZT则因其极高的介电常数导致性能指标较低。

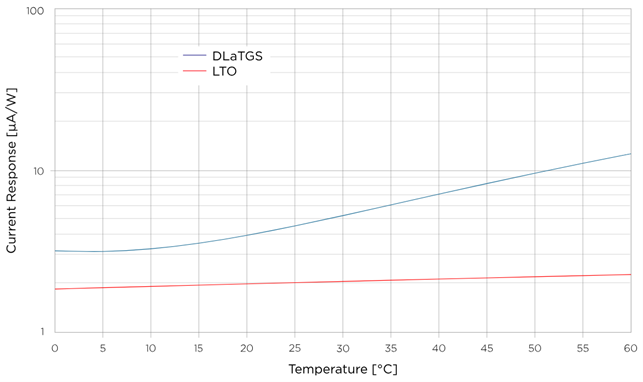

在评估热释电探测器材料的基本适用性时，通常需分析以下几个核心参数：热释电系数、交流电阻率、介电常数与比热容。其中，DLaTGS与LiTaO₃的综合表现最佳，因而尤为适用。DLaTGS在10Hz下具备最高的探测率（约2×10⁹Jones），广泛应用于实验室红外测量技术，尤其是常规的傅里叶变换红外光谱（FTIR）应用。LiTaO₃探测器则因其优越的热稳定性（如图中红色曲线所示），在工业应用领域火焰探测器占据主导地位。PZT则主要应用于消费类产品。下图为电流响应[uA/W]与温度[°C]的关系(DLaTGS和LTO)

如何选择热释电探测器：

热释电红外晶体在工作时，相当于一个自带并联电容的信号源，它通常被封装在带有配套电路的金属管壳里。这类探测器主要有两种工作模式：电压模式和电流模式。

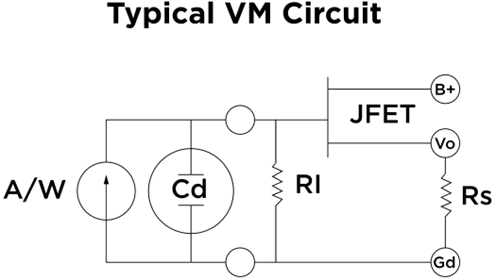

典型的电压模式电路：基于JFET的电压模式电路在热释电探测领域已经应用了很多年。要想把它用好、集成到系统里，其实挺有挑战性的，更适合有一定经验的用户。电压模式的主要不足之处在于：输出信号幅度比较小与零点偏移受温度影响很大。其主要优点包括放大方案灵活，方便调整。此外用相对简单的电路设计，就能获得近乎最高的探测率。（在10Hz下约0.5×10⁹ Jones）下图为典型电压模式电路原理图。

典型电流模式电路：电流模式为热释电探测器应用提供了若干显著优势，例如高响应度。其中电流模式的核心优点为信号质量高，温度漂移小。在低偏置电压下即可产生高信号输出，且温度依赖性极低。电流模式所需运算放大器功耗低。此外相比电压模式更易于实现，电路设计简单，非常适合初级产品开发。电磁兼容性佳，输出阻抗低，有助于提升电磁兼容性能。电流模式下的比探测率D*值非常高，可与电压模式相媲美。

比探测率D*代表在特定电频率和带宽下，当1瓦辐射功率照射到1平方厘米探测器表面时所获得的信噪比（SNR）。D*值越高，表明探测器的性能越好。”

D*[c√Hz W^(-1)] =√active detector area/NEP

为达到如此优异的比探测率D*，其设计比电压模式稍复杂一些，通常需要将主探测器与一个反向并联的盲元探测器元件相连，这种设计常被称为“温度补偿”（TC）。

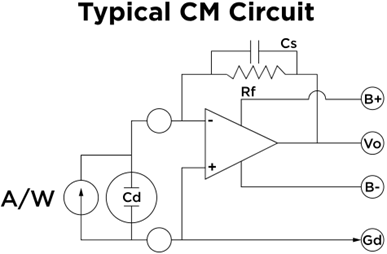

“温度补偿”的实际作用：盲元探测器元件主要用于抑制因环境温度波动产生的无用信号。但它并不能补偿探测器材料自身固有的温度依赖性。因此对于“温度补偿”，更准确的说法应是“温度波动补偿”（TFC）或信号稳定技术。温度波动补偿对性能的影响大，在电流模式下，TFC能抑制低频自然振荡，从而允许更大的信号增益，提升整体性能。在电压模式下，TFC反而会使性能下降约50%。下图为典型电流模式电路原理图。
