工业缺陷检测的工业视觉镜头选型核心是在光学性能、几何约束与应用需求间建立精准匹配。工业镜头选型其基本原理可概括为“三大匹配”：首先是几何匹配，需确保镜头焦距、视野和工作距离满足成像覆盖要求，镜头成像圈必须大于传感器对角线，且接口法兰距完全兼容；其次是分辨率匹配，镜头的高频分辨率（通常由MTF曲线表征）镜头选型思路应与相机像元尺寸遵循奈奎斯特采样准则，避免镜头或相机任一者成为系统瓶颈，这保证了“看得清”的细节解析力；最后是精度匹配，针对测量类应用必须通过远心镜头消除视差，并通过严格的光学畸变控制确保尺寸测量精度。
镜头选型思路：必须从应用场景（如缺陷检测或精密测量）出发，明确视野、工作距离、精度和景深等核心需求。其次，基于相机传感器参数（尺寸、像元），通过几何计算确定基本规格（焦距、光圈、接口），并确保镜头成像圈完全覆盖传感器。核心在于验证光学性能：通过MTF曲线确保镜头分辨率匹配相机像元尺寸，通过畸变数据保障形状/尺寸精度，针对测量应用需选用远心镜头以消除视差误差。
应用具体需求匹配选型:
已知条件：相机传感器尺寸（像元尺寸）， 应用需求（视野， 工作距离， 景深要求， 精度要求）。
-第一步：计算所需焦距 f = WD * SensorSize / FOV
以确保视野全覆盖。选择最接近的标准焦距镜头。
图1：相机与镜头视场几何模型示意图
-第二步：验证景深与光圈
根据反推所需F数：
取F/#_min = (DOF * f ^2) / (2 * (2p) * WD^2)
F/#min：最小 F 数（最优光圈值）
DOF：要求的景深
f^2：选定标准焦距的平方
p：相机像元尺寸
WD^2：工作距离的平方
检查是否在镜头可用光圈范围内（如F2.8~F16）。若大于镜头最小F数，则需重新选型（如选更短焦距镜头）或降低景深要求。

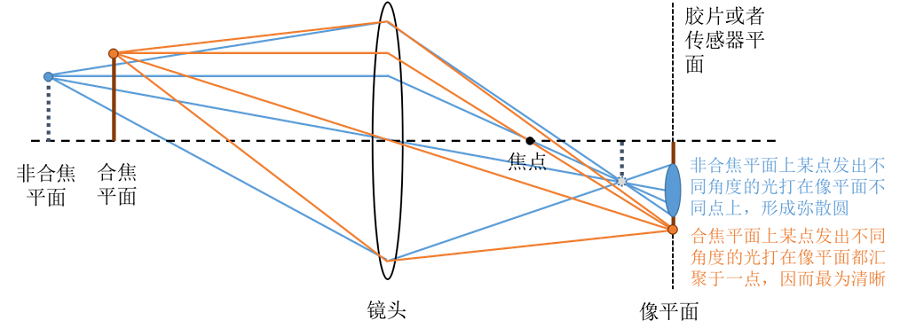

图2：景深原理示意图
-第三步：检查接口与成像圈匹配
接口：确认镜头接口（C/CS/F等）与相机接口一致，法兰距匹配。
成像圈：确认镜头标称成像圈直径 ≥ 相机传感器对角线长度。

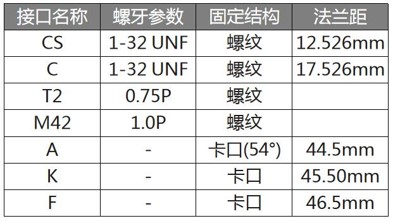

图3：常用接口型号和参数
-第四步：基于MTF与畸变的性能验证
MTF验证：获取镜头在中心及边缘视场（如0.7视场、全视场）的MTF曲线。验证在空间频率lp/mm处，MTF值是否≥0.3（或项目要求的阈值）。同时检查T与S曲线是否贴近。
畸变评估：根据应用精度，评估镜头标称畸变是否可接受。高精度测量必须选用远心镜头。
特殊功能确认：是否需要远心、紫外/红外透过、抗振、防水等功能。

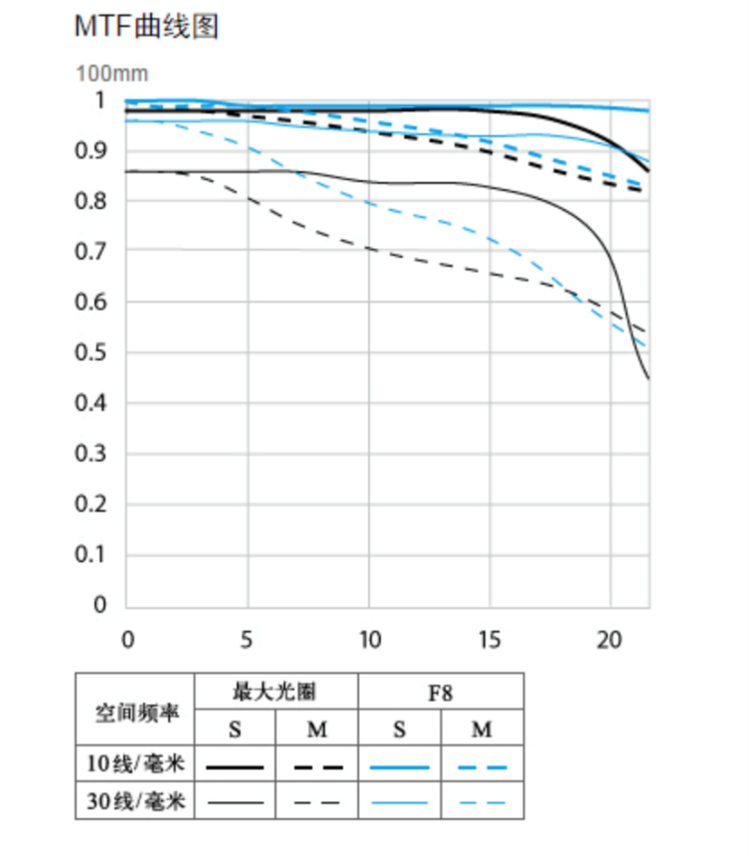

图4：该图说明，该镜头在 光圈F8 的时候，在100mm工作距离的MTF曲线表现（对比度、细节）
数值越接近 1（100%）：说明在这个粗细的线条上，镜头还原得越完美，对比度保留得越好。
曲线最左边（横坐标 0 到 5 的位置）。代表低频，也就是画面里的大色块、整体轮廓。曲线越靠上（越接近 1.0），说明画面对比度高，看起来黑白分明，不发灰。
曲线往右能延伸多远（横坐标 10 到 20 的位置）。代表高频，也就是画面里的细节、纹理。横坐标的数字越大，代表能看清的细节越精细。曲线掉得越慢（尾巴越长），说明镜头能看清楚越细微的东西。
图里每组都有两条线（实线和虚线，或者 S 和 M）。代表镜头在不同方向上的表现（切线方向和径向方向）。两条线靠得越近、越重合：说明镜头在各个方向上的表现都一样好，没有“散光”，边缘变形小。两条线分得越开：说明镜头有“散光”，画面边缘可能会拉伸或模糊。
10线/毫米和30线/毫米表示用两块不同的分辨率样品来对这个镜头进行检测。10线/毫米 (10 lp/mm)：属于低空间频率。代表比较粗的线条，容易辨认。30线/毫米 (30 lp/mm)：属于高空间频率。代表非常细密的线条，接近人眼或传感器分辨的极限。在拍大块面、看重对比度时表现佳（10线曲线高），但在拍极微小细节时（30线曲线低），解析力会有所下降。
工业视觉镜头选型典型应用场景
-场景一：工业缺陷检测，手机玻璃盖板划痕检测
需求：检测5μm宽划痕，视野50mm×50mm，工作距离100mm，景深>0.5mm。
已知相机：2000万像素，传感器1英寸（16mm×12mm），像元大小3.45μm。
选型过程：
f=100×16/50=32mm， 选35mm定焦镜头。
F/#min=0.5×35^2/(2×0.0069×100^2)≈4.4，
依据：划痕很细（5μm）：意味着镜头必须景深大，小光圈（大F数）能让景深更大，边缘更清晰。
景深要求 >0.5mm：这是一个很大的景深（普通镜头可能只有几十微米）。为了获得大景深，我们需要缩小光圈（调大F数）。
计算出的 4.4：这是理论上能满足分辨率所需的最大光圈。为了防止过曝，以及为了增加景深，我们通常选比 4.4 稍大的光圈（数值越大，光圈越小）。
结论：F5.6 或 F8 是工业镜头常见的规格，既能保证进光量，又能提供足够的景深来覆盖 0.5mm 的厚度变化。
成像圈需≥20mm（1”传感器对角线），35mm镜头通常满足。
关键：划痕为高频细节，要求镜头在ν=1000/(1.5×3.45)≈193lp/mm处MTF值高。需选用高分辨率、低畸变的FA镜头，并搭配同轴光凸显划痕。相机是 1英寸 传感器，它的对角线大约是 16mm。
镜头有一个指标叫成像圈（Image Circle），只有成像圈直径大于 16mm，光线才能铺满整个传感器。
如果选的镜头成像圈只有 12mm，那拍出来的照片四个角就是黑的（暗角），会丢失画面。
结论：35mm 镜头通常设计用于 2/3" 或 1" 传感器，成像圈一般大于 20mm，所以满足要求。
-场景二：工业镜头选型，锂电池极片尺寸测量
需求：测量精度±4μm，视野10mm×8mm，工作距离80mm，物体有0.5mm厚度变化。
已知相机：500万像素，传感器2/3”（8.8mm×6.6mm），像元大小3.45μm。
选型过程：
f=80×8.8/10=70.4mm， 无标准焦距，需定制或选接近的50mm/75mm远心镜头。
倍率M=传感器尺寸/视野（FOV），代入M=8.8/10=0.88X，市面上的远心镜头通常是标准倍率的，比如 0.5X, 0.8X, 1X, 2X, 4X 等，所以选择接近的0.8X或1X倍率远心镜头即可。
核心：由于锂电池极片尺寸测量的应用存在厚度变化且要求高精度，必须选用物方远心镜头，以消除视差。放大倍率， 可选用0.8X或1X的远心镜头。依据：通常选接近 1:1 的倍率（0.8X 或 1X）是为了让物体充满整个画面，既能保证细节，又不会因为倍率太大导致景深太浅。
验证景深：远心镜头景深公式不同，需查阅其规格书，通常0.5mm厚度在景深范围内。
目的：因为物体有 0.5mm 的厚度，镜头必须能同时把最厚的地方和最薄的地方都拍清楚。
依据：远心镜头的光学特性决定了它的景深比较小。这里查规格书是为了确认：这个镜头的景深能不能覆盖这 0.5mm 的变化？通常远心镜头能覆盖 0.5mm，所以结论是“通常在范围内”。
验证畸变：远心镜头畸变应<0.05%
目的：镜头会把直线拍弯（比如把正方形拍成梯形），这叫畸变。
依据：要做尺寸测量，畸变越小越好。
标准：图中要求 <0.05%。这是一个非常严苛的标准。普通镜头畸变可能有 0.1%~0.5%，只有高品质的远心镜头才能做到万分之五以内，这样才能保证量出来的尺寸是真实的尺寸。
结论
工业视觉镜头的选型是一个严谨的系统工程，其核心在于深刻理解各项光学参数（尤其是MTF、畸变、景深）的物理意义与相互制约关系，并将其与具体的应用需求（视野、精度、工作距离、被测物特性）进行精确映射。选型时，应遵循“计算焦距-验证景深-检查匹配-评估MTF与畸变”的四步流程，对于高精度测量，应无条件考虑远心镜头。最终，镜头的选择没有“最优”，只有“最合适”，其目标是确保光学成像质量能够完全支撑并略优于后续的图像处理与分析算法所需。
