格兰-泰勒棱镜GYPB/GYPC系列|西格玛光机，高消光比5×10⁻⁶，适用于紫外至红外波段

作者：肖zy 时间：2026-06-11

格兰泰勒棱镜GYPB/GYPC系列采用无胶空气隙结构，避免粘接剂吸收及激光损伤阈值下降，提供5×10⁻⁶以下的高消光比与低透过损失。材料可选α-BBO（200–270nm / 300–700nm / 700–3000nm）或方解石（350–2300nm），格兰-泰勒棱镜表面镀MgF₂单层防反射膜，适用于高功率激光、偏振成像、光谱分析等科研与工业应用。

格兰泰勒棱镜是长度最短的偏光棱镜。透过损失小，可以得到5×10－5以下的消光比。可提供材料为方解石的，用于可见光和红外波段的系列，以及材料为a-BBo的，用于紫外波段的两个系列产品。2个棱镜之间有一个徽小的空气隙(不是粘结结构)，所以没有粘接剂的吸收，和因此引起的激光损伤阈值的下降。表面镀了单层防反射膜，透过率好。

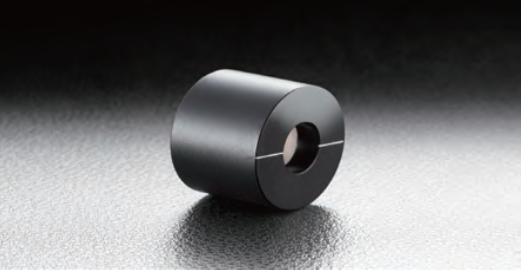

西格玛光机格兰泰勒偏振棱镜GYPB/GYPC产品信息

-可提供可用于高功率激光的格兰激光棱镜（GLPB/GLP)，以及沃拉斯顿棱镜(WPPB/WPPC)。

-承接无光学膜，或镀对应指定波长的防反射膜的订制产品。详情请咨询。

Optosigma格兰-泰勒偏振棱镜GYPB/GYPC注意事项：

-改变入射角，其透过光的消光比会随之变化。

-没有透过的光束部分全部在格兰泰勒棱镜的侧面吸收或散乱。在高精度的系统中，也许有必要用针孔等遮挡在元件内部散射的光束部分。

-方解石是天然晶体，产品之间也许会存在质量差异或个体差。

西格玛光机格兰泰勒偏振棱镜共同参数指标：

指标项	参数说明
材料	α-BBO, 方解石
光轴偏移	< 3′（3 角分）
波面精度	λ/4
光学膜	MgF₂单层防反射膜
激光损伤阈值	1 J/cm²（脉冲宽 10 ns）
表面质量	20-10（划痕 - 麻点标准）
外框材料	铝合金，表面处理：黑色氧化

Optosigma格兰-泰勒偏振棱镜α-BBO材料

型号	适用波长 (nm)	消光比	通光孔径 φA (mm)	外形尺寸 φD×L (mm)
GYPB-06-15SN-2/3	200~270	< 5×10⁻⁶	φ6	15×15
GYPB-08-17SN-2/3	200~270	< 5×10⁻⁶	φ8	25.4×17
GYPB-10-19SN-2/3	200~270	< 5×10⁻⁶	φ10	25.4×19
GYPB-15-23SN-2/3	200~270	< 5×10⁻⁶	φ15	30×23
GYPB-20-29SN-2/3	200~270	< 5×10⁻⁶	φ20	38×29
GYPB-06-15SN-3/7	300~700	< 5×10⁻⁶	φ6	15×15
GYPB-08-17SN-3/7	300~700	< 5×10⁻⁶	φ8	25.4×17
GYPB-10-19SN-3/7	300~700	< 5×10⁻⁶	φ10	25.4×19
GYPB-15-23SN-3/7	300~700	< 5×10⁻⁶	φ15	30×23
GYPB-20-29SN-3/7	300~700	< 5×10⁻⁶	φ20	38×29
GYPB-06-15SN-7/30	700~3000	< 5×10⁻⁶	φ6	15×15
GYPB-08-17SN-7/30	700~3000	< 5×10⁻⁶	φ8	25.4×17
GYPB-10-19SN-7/30	700~3000	< 5×10⁻⁶	φ10	25.4×19
GYPB-15-23SN-7/30	700~3000	< 5×10⁻⁶	φ15	30×23
GYPB-20-29SN-7/30	700~3000	< 5×10⁻⁶	φ20	38×29

西格玛光机格兰·泰勒偏振棱镜方解石材料

型号	适用波长 (nm)	消光比	通光孔径 φA (mm)	外形尺寸 φD×L (mm)
GYPC-08-17SN	350～2300nm	＜5×10^-5	φ8mm	φ25.4x17mm

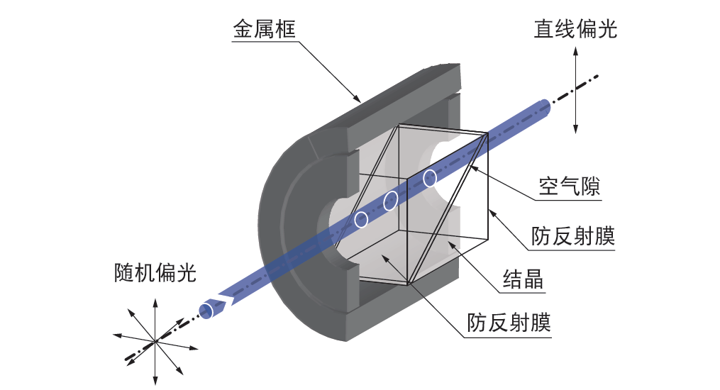

Optosigma格兰-泰勒棱镜功能说明图：

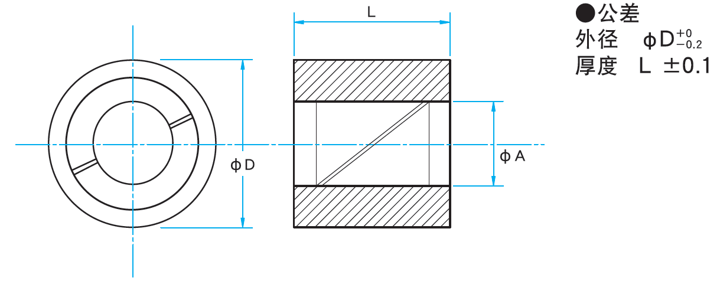

格兰·泰勒偏振棱镜外形图：
