LASEROPTIK的金属镀膜介绍

作者: 时间:2022-05-31

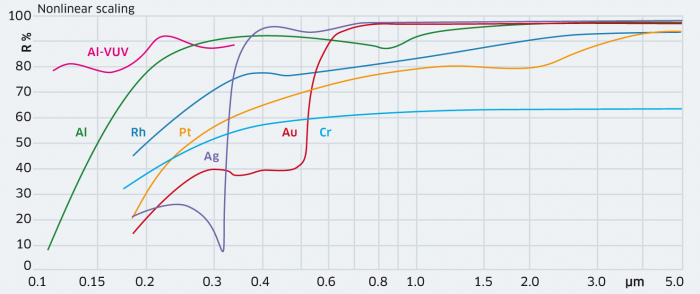

LASEROPTIK提供标准的镜面镀膜,例如铝、金或银,通常带有保护层,也有增强膜,即带有额外的介电镀膜系统。金属镀膜在一定的波长范围内具有相当宽的反射率。

金属镀膜的波长范围内具有相当但非常宽的反射率。


金属镀膜

-镀铝膜:铝在紫外线中的反射率最高。由于声子吸收,反射下降发生在850nm附近。具有氟化物保护层的铝镀膜可以优化用于VUV

-镀银膜:银镀膜在VISNIR中具有最高的反射率。由于它们在宽波长范围内具有低GDD,它们可以被视为飞秒激光器的简单且价格低廉的反射镜。

-镀金膜:金对玻璃的附着力很差,需要铬的粘合层。它通常在没有保护层的情况下用于远红外或用作可焊镀膜。

也可以使用其他金属镀膜,例如铬、铬镍或铂。

λ[纳米]

铝真空紫外辐射R>

Al-VIS-IRR>

R>

R>

120

65%

157

65%

193

70%

220

75%

300

80%

80%

450

85%

95%

532

88%

96%

808

80%

97%

97%

940

87%

97%

97%

1064

92%

97%

97%

1550

92%

97%

98%

2940

92%

97%

97%

所有值均针对标准镀膜给出。可用于所有类型的定制镀膜。

可用的镀膜方法:EBE, IAD

金属镀膜例子

-如无另行说明,所有数值和图表均已给出

-用于所述波长区域中使用的标准基板材料(主要是熔融石英或CaF2)。

-不考虑背面。

-采用EBE镀膜技术,具有良好的性价比。

-定制镀膜适用于所有类型

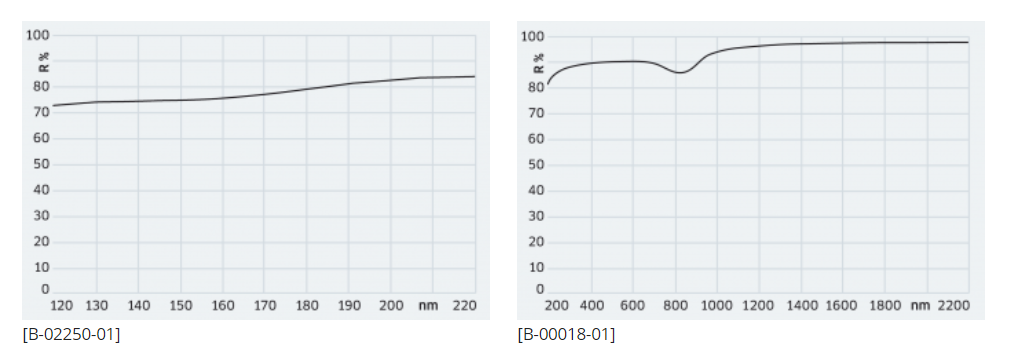

Al+保护层–VUV                                 Al+保护层–VIS-IR

120–220nm:R>65%                             300nmR±3%与曲线

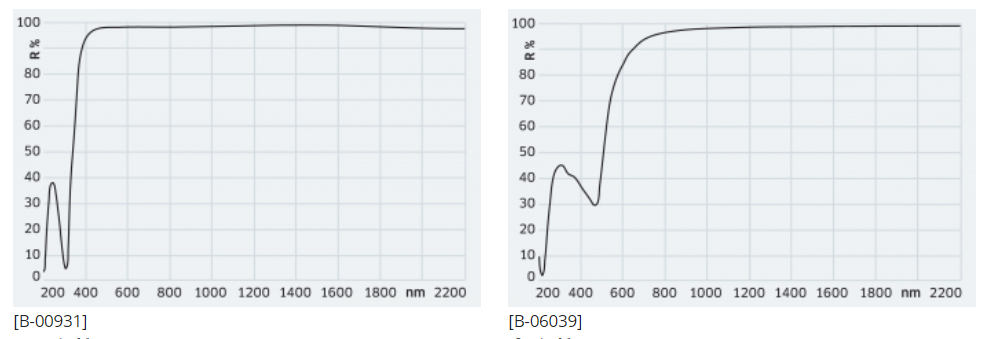

Ag+保护层/保护银膜                                   +保护层/保护金膜

450-500纳米:R>95%500-1100纳米:R>97%                 红外:R>97%

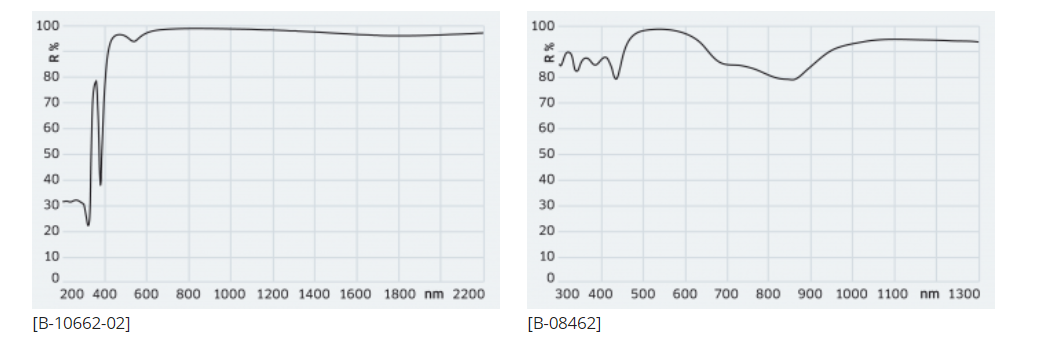

增强型银镀膜HR650-1350nm for fs/45°                    增强型铝镀膜532nm/45°

650–1350nm:Ravg>98%                             532 纳米:R>97%
