日本Asahi Spectra始创于1970年，因其在滤光片和镀膜上出色的工艺，使其光源在出光稳定和出光选择上也颇具优势。根据设计的特色不同，主要分为三款：MAX-303 Asahi大功率氙灯光源、LAX-C100 Asahi冷光氙灯光源、MAX-400D Asahi可见光增强400W大功率氙灯光源。光源具有可选适配的配件包括：光导管、准直透镜、窄带通滤波片，客户可根据自己的需求，选配合适的搭配。本文主要介绍了基于大功率氙灯光源MAX-303使用手册的操作介绍。

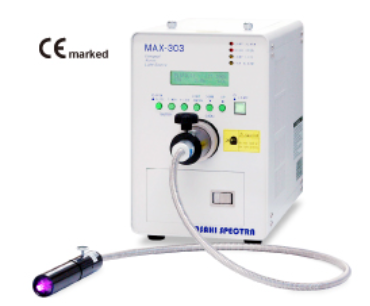

日本Asahi大功率氙灯光源MAX-303：
MAX-303 300W 大功率氙灯光源是完美的照明器，具有完整的热阻设计，采用原创设计的反射镜模块。MAX-303 具有所有实用功能，如反光镜模块、滤光轮、ND 可变控制、定时快门和远程控制。常见应用于：光触媒、光致变色、人工光合作用和化学分析。
|
型号 |
MAX-303 |
控制器 |
Built-in |
|
输出波长 |
250 - 1050nm |
遥控 |
RS232C *The cable must be less than 3m |
|
(It depends on the mirror module.) |
安全机制 |
Xenon lamp problem, Top door is open, |
|
|
输入电压 |
AC100 - 240V 50/60Hz |
Lamp usage exceeds 500 hours, |
|
|
(Input range: AC100 - 240V) |
Cooling fan problem, Temperature anomaly |
||
|
视在功率 |
Less than 530VA (AC100V/50Hz) |
建议工作环境 |
Temperature 10 - 35 deg C |
|
Less than 520VA (AC240V/50Hz) |
Humidity 20 - 80% *Avoid condensation |
||
|
灯型 |
Cermax xenon lamp 300W |
尺寸 |
196(W) x 345(D) x 302(H)mm |
|
灯电压、电流 |
14V, 21A (DC) *Representative value |
净重 |
12.5kg |
|
寿命 |
500h *Less than 1 year after delivery |
||
|
光轴对准 |
Cartridge type (Alignment-free) |
镜组 |
UV Type(250-385nm), UV-VIS Type(300-600nm), VIS Type(385-740nm), IR Type(750-1050nm) |
|
冷却方式 |
Forced air cooling |
||
|
快门 |
Pulsed motor drive |
光强控制 |
100 - 5 (Steps) Continuously variable |
|
曝光时间设置 |
0.5 - 99999.9sec |
滤光轮 |
8 channels *25mm dia/ t<6mm filter is usable |
氙灯光源MAX-303的操作介绍：
1.确保氙灯光源的工作环境适宜。
2.连接交流电缆，连接光导和准直透镜，安装滤光片（可选）。
3.打开主电源，并开启氙灯：按住LAMP按钮一秒钟，指示灯按钮亮起黄灯，表示氙灯开启。
4. 打开快门（开始发光）：按下OPEN CLOSE按钮，OPEN CLOSE按钮亮起绿灯，快门打开，开始发光。
5.使用氙灯光源进行实验或工作。
6. 关闭快门（停止发光）：按下点亮的OPEN CLOSE按钮，OPEN CLOSE按钮不再点亮，快门关闭，并且光被阻挡。在此操作过程中，氙灯将保持点亮。
7. 关闭氙灯：按下LAMP 按钮，LAMP 按钮熄灭，表示灯已正确关闭。氙灯熄灭后，冷却风扇将继续运转。
注意：灯关闭后，至少等待15分钟，然后再打开。反复打开和关闭灯将大大缩短灯的寿命。
8. 关闭主电源：关闭主电源POWER开关，LCD面板将关闭，冷却风扇停止运转。
设置定时发光的操作介绍：
定时器可以设置在0.5到99999.9秒的范围内，接下来我们示范将持续发光时间设置为15秒：

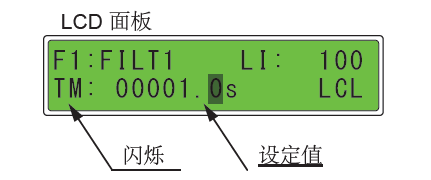

（1）按住定时器TIMER按钮2秒以上。LCD显示屏幕，如图所示。默认定时器设置为1.0秒。

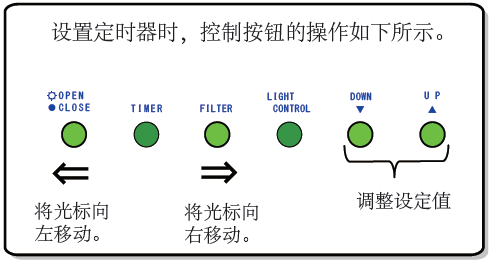

定时器TIMER按钮闪烁绿灯。OPEN CLOSE按钮，FILTER按钮，▼向下按钮，▲向上按钮，亮起绿灯。
（2）按下OPEN CLOSE按钮，向左移动光标的数位。
（3）按下▼向下按钮或▲向上按钮，根据需要将值更改为5。
按下▼向下按钮可减小该值，按下▲向上按钮可增加该值。
（4）按下OPEN CLOSE按钮，向左移动光标的数位。（按下FILTER按钮，向右可移动光标的数位。）
（5）按下▼向下按钮或▲向上按钮，根据需要将值更改为1。
（6）按下闪烁的定时器TIMER按钮。显示屏上的“TM”停止闪烁。LIGHT CONTROL控制按钮关闭。

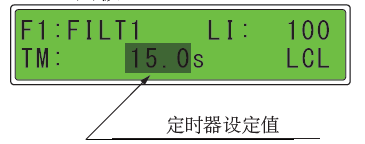

（7）设置定时发光时间为15S完成，在定时器设置期间，氙灯保持点亮。
打开/关闭快门的定时发光的操作介绍：
示例）氙灯光源发光15秒（定时器已设置为15秒）：

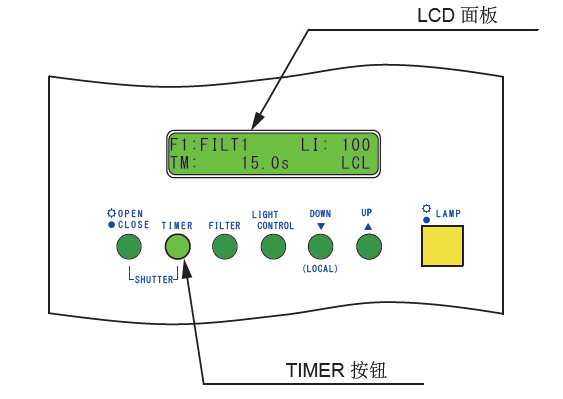

（1）按下TIMER 按钮，OPEN CLOSE 和 TIMER 按钮亮绿灯。快门打开，开始发光。

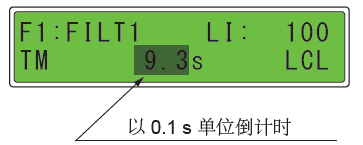

（2）定时器开始倒计时。如果要在定时器倒计期间停止发光，请按定时器TIMER按钮。
（3）快门关闭以结束光发射。OPEN CLOSE和TIMER按钮关闭。
LCD面板上的定时器值自动重置为原始值（本例中为15.0秒）。
以上便是基于大功率氙灯光源MAX-303使用手册的简单操作介绍。如果在采购时选择了多种滤光片进行特定条件发光，还可以进行：旋转滤光轮（更改滤光片位置）、为滤光片命名、改变光强度的相关操作。如果需要了解以上操作的步骤或更多有关大功率氙灯光源MAX-303的事宜，以及安装、更换灯管等其他操作事宜和其他相关的文档信息可以查看我司操作手册其他文章，如果没有，可联系负责该产品的同事。
