在工业检测、逆向工程、机器人引导等领域，三维（3D）形状测量是关键的技术环节。传统的结构光三维测量系统存在一个核心瓶颈：受限于传统定焦镜头的有限景深，其有效工作距离范围很窄，难以一次性精确测量具有大深度变化（例如深凹槽、复杂装配体）的场景。这通常需要反复调整镜头对焦或移动被测物体，效率低下且易出错。为了解决这一难题，我们提出一种创新的大景深、高速三维测量方案：液态透镜三维测量。该方案通过在相机端集成Optotune EL-10-30-Ci液态透镜，实现焦距的毫秒级电控快速切换。结合我们研发的同步控制与高效相位解算算法，该系统能够在无需物理移动任何组件的情况下，自动、连续地对大纵深范围内的物体进行高精度、高清晰度的3D测量，并将多个焦平面的测量数据无缝融合，获得完整、精确的3D点云。

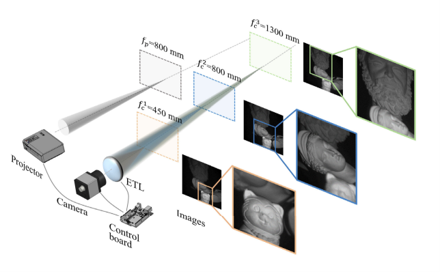

大自由度三维形状测量系统示意图
液态透镜三维测量适用场景：
-工业在线检测：快速测量尺寸变化大、结构复杂的零件（如发动机缸体、车身覆盖件）。
-机器人抓取与引导：在深度范围不一的工作台（如料框拣选）上精准定位物体。
-科学实验记录：实时捕获动态、快速变形过程的完整三维形貌。
核心技术原理与系统构成：
本方案的技术核心是“物理景深扩展”与“同步智能测量”，区别于通过算法增强模糊耐受度的“虚拟扩展”方法。我们通过改变相机光学系统的物理焦距，确保在任何测量距离下，相机都能捕获到对焦清晰的条纹图像，从根本上保证最佳的测量信噪比和细节还原度。
-核心硬件：Optotune EL-10-30-Ci 液态透镜
品牌与型号：Optotune 品牌的 EL-10-30-Ci 型液态透镜是系统的关键部件。
工作原理：基于可形变聚合物膜与光学液体的结合，通过外部施加压力（由配套驱动器控制电流实现）来改变透镜曲率，从而改变其焦距。其优点是无机械运动部件、响应快（毫秒级）、功耗低、体积紧凑。
关键性能：论文验证了其优异的重复性。在不同焦距设置下进行重复测量，球心Z坐标的标准偏差极小（如1378mm处，σz3=0.328mm），相对误差低至 0.024%，完全满足高精度3D测量的需求。其动态响应曲线显示，在焦距切换时，稳定时间在 8-15 ms 量级（可通过优化驱动信号进一步缩短至5ms以下）。

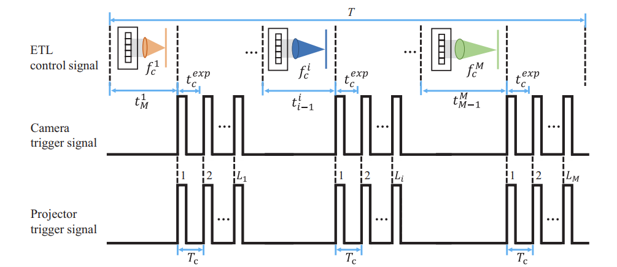

时序图：展示相机、投影仪与ETL的同步触发信号（UART控制电流切换）。
-系统工作流程：
多焦距预标定：系统预先在3个离散的、覆盖目标工作范围的焦距点（例如450mm, 800mm, 1300mm）分别进行高精度标定，建立每个焦距下的精确投影模型。
高速同步采集：通过微控制器（如Arduino）精确同步液态透镜、相机和投影仪。流程为：控制ETL切换到目标焦距 -> 等待透镜稳定 -> 同时触发投影仪投射编码条纹和相机采集。此过程在3个焦距点间循环。
自适应条纹投影：为不同焦距点投射不同空间频率的条纹，以平衡全场测量精度和抗噪性。
高效相位解算与融合：核心创新在于利用焦距信息作为几何约束，开发了高效的相位展开算法。该算法利用相邻焦距下的“清晰”与“离焦”相位图，计算一个等效的、更长周期的相位图，从而可靠地解开高频包裹相位，最终将不同焦距下测量得到的清晰区域的3D数据进行融合。

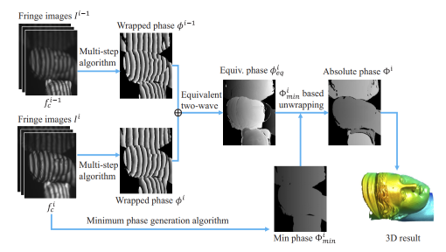

算法框架图：展示基于焦距约束的相位解包裹流程
性能指标与验证结果
基于论文中搭建的原理样机，本方案展现出了大景深成像卓越的性能：
-超大景深成像：可实现对 400mm ~ 1400mm（约1000mm深度范围）内物体的高质量测量。
-高精度：在最佳对焦位置，测量误差达到0.05% 量级（以测量深度为基准）。例如，在450mm距离处测量球体，其拟合误差平均值仅为0.017mm。
-高速测量：在采用3焦距设置、两步多频相位展开算法时，整个大景深场景的3D数据帧率可达20 Hz，具备实时测量动态物体的能力。

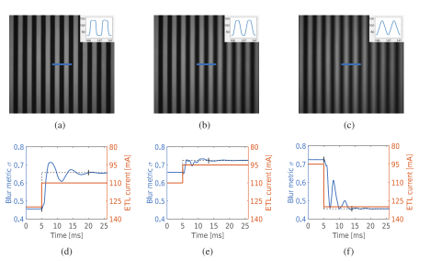

通过高速相机记录了ETL切换焦距时，投影条纹从清晰到模糊再到清晰的变化过程，并量化了“模糊度量”σ的响应曲线，证明了毫秒级的快速稳定能力。
ETL动态响应特性

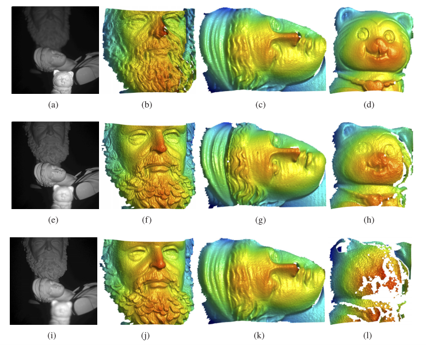

分别展示了相机在三个不同焦距（f_c1, f_c2, f_c3）下，对位于前、中、后三个位置的雕像的3D高分辨率成像重建结果。清晰显示：只有当相机焦距与被测物体距离匹配时，才能获得最佳质量的3D模型，证明了使用ETL进行“物理对焦”的必要性。
静态多目标测量效果，适用于尤其需兼顾速度与精度的场景

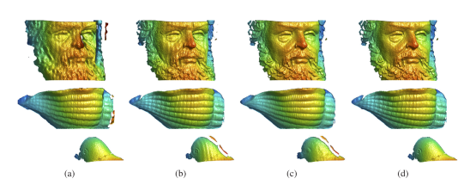

展示了在三个焦距下分别采集，并最终融合成一幅完整的、无模糊伪影的动态场景3D点云图，验证了系统对大深度范围动态场景的有效测量能力。
动态场景测量结果及高分辨率成像复杂曲面轮廓
