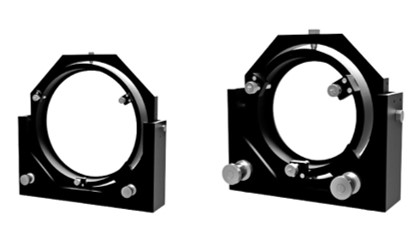

OptoSigma西格玛光机的MHD系列大型精密万向式镜架是φ100mm以上镜片专用的万向镜架。大直径万向节光学反射镜镜架可调整大镜片的倾斜，减少源于镜片倾斜而导致的光程误差。大型万向光学调整架使用3个头部为树脂的螺钉固定反射镜的底面，便于万向架固定各种不同厚度的镜片。大型万向调节镜架采用了大外径旋钮的差动微分头，容易实现万向架角度的精密调整。
Optosigma可以承接承接定制非标尺寸的大直径万向节光学反射镜镜架，欢迎咨询。万向镜架安装或更换镜片时，请使用内六角扳手，先卸下支持固定螺栓的支架后再插入镜片。假如挤压镜片的压力过大，容易引起镜片变形，破坏面精度。
西格玛光机MHD系列大直径万向节光学反射镜镜架的主要材质为铝合金，大型万向调节镜架镜架座表面进行了黑色漆处理，万向镜架镜框部分表面则进行了黑色氧化处理。
需要将MHD系列大型万向光学调整架万向架固定在光学平台或者或其他底座上时，需要采购额外大型万向光学调整架的铝合金底板配件MHD-P。大型精密万向式镜架的底板表面进行了黑色氧化处理，可以适配不同螺纹尺寸。
西格玛光机大型精密万向式镜架规格型号：
万向镜架型号
适用元器件外径
适用元器件厚度
调整范围
粗调分辨率
差动测微头刻度
自重
俯仰
方位
俯仰
方位
俯仰
方位
φ100mm
5～28mm
±5.7°
±5.7°
约0.57°/周
约0.57°/周
约0.0008°/DIV
约0.0008°/DIV
2.1kg
φ101.6mm
5～28mm
±5.7°
±5.7°
约0.57°/周
约0.57°/周
约0.0008°/DIV
约0.0008°/DIV
2.1kg
φ150mm
5～38mm
±4.3°
±4.3°
约0.43°/周
约0.43°/周
约0.0006°/DIV
约0.0006°/DIV
3.3kg
φ152.4mm
5～38mm
±4.3°
±4.3°
约0.43°/周
约0.43°/周
约0.0006°/DIV
约0.0006°/DIV
3.3kg
φ200mm
20～44mm
±3.4°
±3.4°
约0.34°/周
约0.34°/周
约0.0005°/DIV
约0.0005°/DIV
4.9kg
φ203.2mm
20～44mm
±3.4°
±3.4°
约0.34°/周
约0.34°/周
约0.0005°/DIV
约0.0005°/DIV
4.9kg
φ254mm
40～54mm
±2.8°
±2.8°
约0.28°/周
约0.28°/周
约0.0004°/DIV
约0.0004°/DIV
6.2kg
φ300mm
40～54mm
±2.3°
±2.3°
约0.23°/周
约0.23°/周
约0.0003°/DIV
约0.0003°/DIV
11kg
Optosigma大型万向调节镜架底板配件：
万向镜架型号
适用镜架
公制尺寸系列
英制尺寸系列
MHD-100、MHD-101.6
MHD-150、MHD-152.4
MHD-200、MHD-203.2
MHD-254
