面阵相机在现代工业自动化、机器视觉及科研检测领域，工业相机、嵌入式视觉相机的核心价值不仅在于其成像性能，更在于其与各类设备和系统的无缝集成能力。日本ARTRAY作为一家拥有超过三十年专业经验的成像设备制造商，其产品线深刻诠释了这一理念。 本篇文章将聚焦于ARTRAY旗下以C卡口为核心接口的多种形态工业相机，包括电路板式相机、标准面阵相机和板级微型相机C接口电路板式相机。

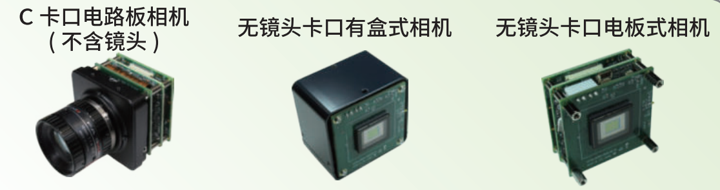

电路板式相机
电路板式（Board-Level）相机是现代紧凑型设备集成的首选。ARTRAY的C卡口电路板相机，以其无外壳、超薄设计，可直接嵌入到空间受限的自动化设备、科学仪器或手持终端中。
极致紧凑：以SWIR系列中尺寸为50.0 x 47.0 x 42.7mm的非制冷款为例，其无额外外壳，最大限度减少了安装空间。USB3.0 CMOS系列如ARTCAM-500MI-USB3-T2，外形尺寸为50x47x53.4mm，同样小巧。
直接集成：通过电路板安装孔和标准的C卡口螺纹，可牢固固定于设备内部框架，并连接大量可选的C卡口短波红外或紫外镜头。
简化散热与布线：开放式的电路板设计有利于设备内部风道整体散热，简化了系统热管理。
典型参数与应用：
型号示例：ARTCAM-990SWIR(板级，无TEC)。
核心参数：采用SONY SenSWIR IMX990传感器，光谱范围400~1700nm，分辨率1280x1024，像元尺寸5x5μm，最大帧率134fps，C接口电路板式相机，接口为USB3.0。
应用实践：半导体封装检测。在真空或惰性气体环境中，其电路板形态易于集成到封装机内部，利用短波红外穿透硅和某些封装材料的特性，检测芯片内部的键合线缺陷、裂纹或层间对准，而无需破坏样品。

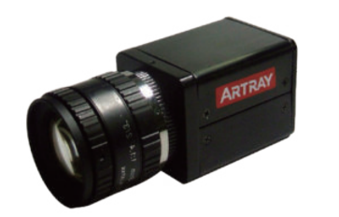

标准盒式面阵相机
标准盒式面阵相机是机器视觉项目的通用解决方案。ARTRAY提供覆盖可见光、近红外到短波红外的全系列C卡口面阵相机，其优势在于开箱即用、稳定可靠。
坚固耐用：金属外壳提供良好的电磁屏蔽和机械保护，满足工业现场的振动、粉尘挑战。
快速部署：标准C卡口拥有最丰富的镜头生态，从Computer、Tamron到VS的SWIR专用镜头，用户可快速选配焦距和光圈，完成光路搭建。
接口丰富：提供USB3.0、USB2.0、Camera Link、GigE等多种接口选项，方便与工控机、PLC或嵌入式系统连接。例如，高帧率型号ARTCAM-992SWIR-TEC可选USB3.0或10GigE接口，满足大数据量高速传输需求。
典型参数与应用：
型号示例：ARTCAM-535IMX-USB3-T2(盒式，带TEC)。
核心参数：采用SONY Pregius全局快门CMOS，分辨率4096x3008（1200万像素），像元尺寸2.74μm，在USB3.0接口下帧率达28.6fps。可选NIR型号增强近红外灵敏度。
应用实践：锂电卷绕对齐检测。在锂电池极片卷绕过程中，利用该相机的高分辨率和全局快门，搭配远心镜头，实时捕捉极片与隔膜的边缘位置。其高精度和抗振动特性确保在高速生产线上实现微米级对齐精度控制，TEC制冷功能保证在产线高温环境下图像噪声稳定。

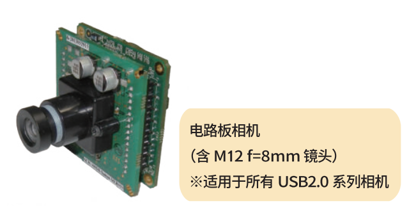

微型相机和接口可定制的板级相机
针对更极端的空间限制和特殊的系统架构需求，ARTRAY还提供了微型相机和接口可定制的板级相机。
微型化：如ARTCAM-1000MINI迷你相机，尺寸仅20x25x25mm，集成了1000万像素传感器和微型镜头，适用于内窥镜、无人机、微型机器人等。
接口可选：许多板级相机（尤其在短波红外系列中）在设计中考虑了接口灵活性。例如，ARTCAM-992SWIR-TEC的电路板版本，可根据客户需求配置为USB3.0、Camera Link或10GigE接口，以适应从便携式设备到高端高速采集系统的不同总线架构。
功能模块化：传感器保护窗（玻片）可拆卸、更换或倾斜安装，以消除特定波长干涉或适应不同光谱需求。
典型参数与应用：
型号示例：ARTCAM-131TNIR(板级，USB2.0/USB3.0可选)。
核心参数：采用CHUNGHWA传感器，光谱范围900~1700nm，分辨率640x512，像元尺寸15x15μm，帧率高达263fps。提供USB2.0或USB3.0版本。
应用实践：农业分选与遥感。在便携式水果糖度检测仪或小型无人机载多光谱成像系统中，选用其微型或接口定制的板级相机。利用短波红外对水分、糖分的特征吸收，实时分析农产品内部品质。其低功耗、小体积和接口灵活性，完美适配野外或移动平台集成。
结论：
在智能制造与智能设备领域，工业相机是视觉系统的核心感知单元。为满足不同集成场景的需求，ARTRAY提供了多种形态的解决方案。
对于追求极致紧凑与嵌入式集成的应用，嵌入式视觉相机和板级微型相机是理想选择。板级微型相机以其微型化、无外壳的设计，可直接焊接或固定在设备主板上，是实现高度集成化嵌入式视觉相机系统的关键部件。另一类电路板式相机，同样采用无外壳的PCB形态，为设备制造商提供了灵活的安装和散热方案，是构建定制化工业相机模块的基石。
无论形态如何，在成像核心上，ARTRAY广泛应用高性能的面阵相机传感器。面阵相机能够一次性捕获完整区域的图像，适用于大多数定位、测量和检测场景。从标准的盒式工业相机到小巧的板级微型相机，再到便于集成的电路板式相机，都可选配不同分辨率的面阵相机芯片，以满足从宏观检测到微观分析的需求。这使得嵌入式视觉相机能够在不妥协性能的前提下，适应从大型产线到便携设备的全谱系应用。
