西格玛光机/OptoSigma推出了光束平行度测量仪/无光程差光束平行度检验仪/小径无光程差光束平行度检验仪:SPUVNIR-OC系列，用户将其直接插入激光的光束中，便可评估光束的平行程度。观测到的是相对用户设置的平行基准的差异值，可被用于光 学部件的制造或检查工艺，设备的维修维护用工具。 备有对应2种不同入射光束直径的型号：SPUVNIR-OC-2.7，SPUVNIR-OC-4.2。

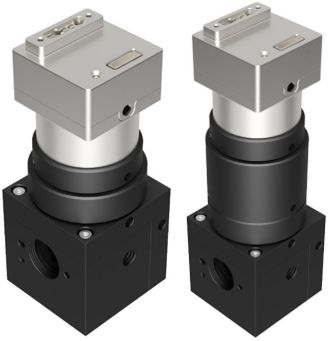

图：光束平行度测量仪/无光程差光束平行度检验仪/小径无光程差光束平行度检验仪实物图
无光程差光束平行度检验仪/小径无光程差光束平行度检验仪特点：
-光束直径可小至φ1.5mm。
-内置光程差补偿板，可观测到旧型同类产品无法观测的可干涉性很差的（干涉长度：几十μm）光束平行程度。
-对应波长范围355nm-1100nm。
-附带USB3.0电缆 (1.5m长) ，到货后可直接接插开机使用。※但，计算机需要用户自己准备。
-另外，还附属了1个目标孔光学瞄准具，方便插入光束后对准位置。
|
技术指标 |
|
|
型号 |
OSCAMS2 |
|
推荐使用环境
|
OS Windows11 |
|
内存：16GB 以上 |
|
|
内核数：10 以上 |
|
|
测量以及显示项目 |
|
|
倾斜角 显示分辨率 |
0.1 deg |
|
光束曲率半径 显示分辨率 |
0.1 m |
|
光束发散角 (半角) 显示分辨率 |
0.001 mrad |
|
屈光度 显示分辨率 |
0.001 λ |
|
功能 |
参数设定：波长、光束半径、解析范围、判断基准 |
|
相对用户设置的判断基准的 OK/NG 判定 |
|
|
保存测量数据 |
|
|
显示被保存的测量数据（数据表格，图） |
|
|
保存图像 / 读入图像 |
|
|
摄像头参数的设置（放大倍数，快门速度） |
|
|
语言切换（日文 / 英文） |
|
无光程差光束平行度检验仪/小径无光程差光束平行度检验仪详细参数：
|
产品名称 |
型号 |
入射光束直径 |
适用波长 |
内部光学件材料 |
主要材质 |
表面处理 |
自重 |
|
小径无光程差光束平行度检验仪 |
SPUVNIR-OC-2.7 |
φ1.5~φ2.7mm |
355-1100nm |
合成石英 |
铝合金 |
黑色氧化 |
0.26kg |
|
无光程差光束平行度检验仪 |
SPUVNIR-OC-4.2 |
φ3~φ4.2mm |
355-1100nm |
合成石英 |
铝合金 |
黑色氧化 |
0.21kg |
注意：
-自动计测软件（OSCAMS2）可在西格玛光机/OptoSigma官网免费下载使用。下载的文件包内，包含了《使用说明书》。
-即使实际光束直径大于本产品的设计值，也可仅检测光束中央部分判断光束的平行程度。
-此型号没附带立柱。请另购M6螺纹规格的立柱或支柱。
-没附带ND滤光片和滤光片镜筒。如需要使用ND滤光片的话，请根据实际情况另外选购。
-本产品不包括所需计算机。请用户自备满足要求的计算机。
-给出的计算结果（数值）并非保证值，它是相对用户自己设置的平行基准的相对评估值。
-使用条件不当（比如，激光束的光束质量，或来自其他光学件的迷光等），也许会造成干涉条纹的对比度不够高而无法给出合理的计算结果。如有疑惑，欢迎来信咨询借用有关样机评估能否使用。
-将检验仪插入激光光路的操作过程中，存在激光束被反射到操作人员侧的风险。为此，请一定遵守有关激光安全规章制度，做好激光防护（比如戴好防护眼镜等）。
-将检验仪插入激光光路后并没遮断激光的光路。所以，千万不要从出射口侧目视或观察光束。

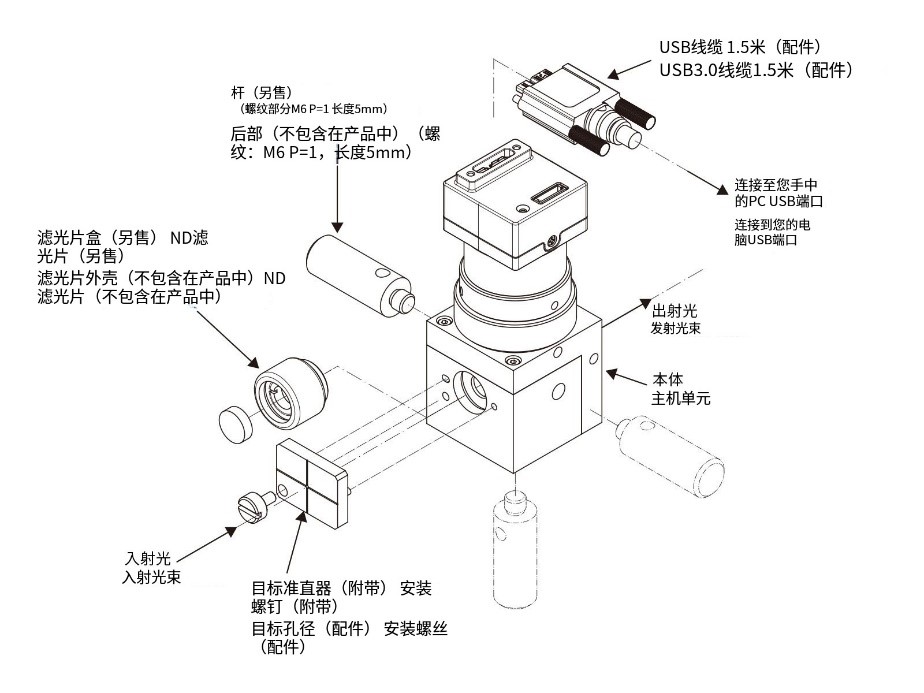

图：无光程差光束平行度检验仪/小径无光程差光束平行度检验仪特点功能说明图（构成）

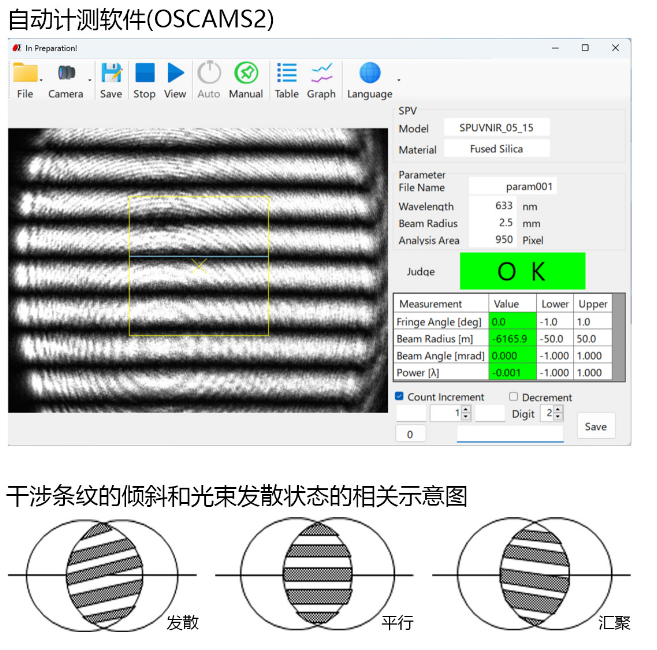

图：无光程差光束平行度检验仪/小径无光程差光束平行度检验仪特点解析软件（画面）

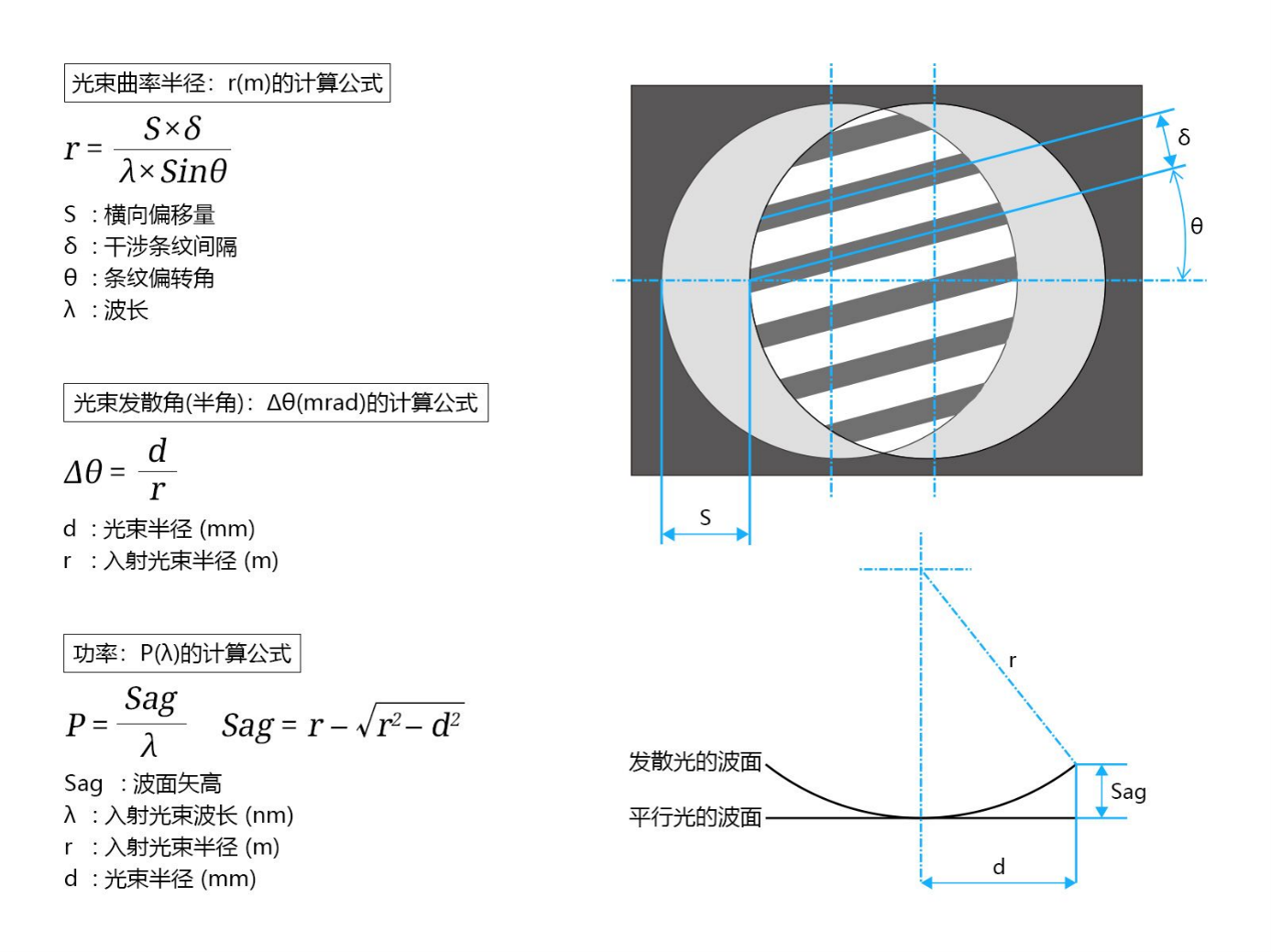

图：无光程差光束平行度检验仪/小径无光程差光束平行度检验仪特点输出参数的计算公式

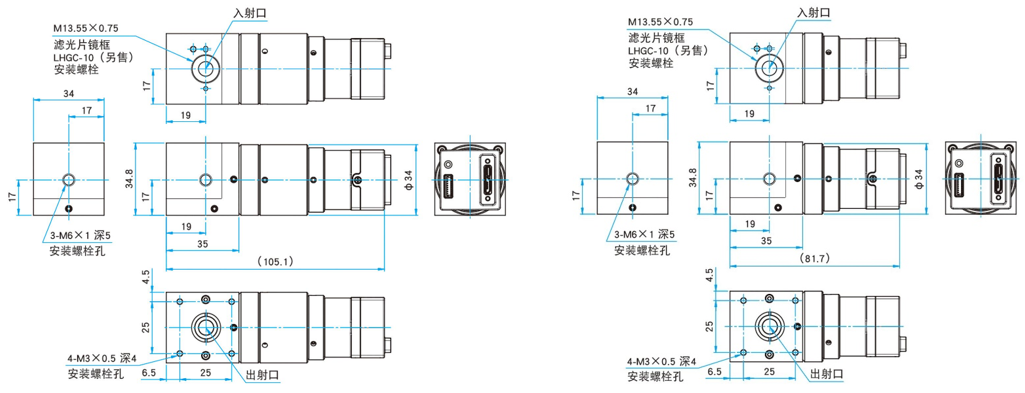

图：SPUVNIR-OC-2.7，SPUVNIR-OC-4.2尺寸图
