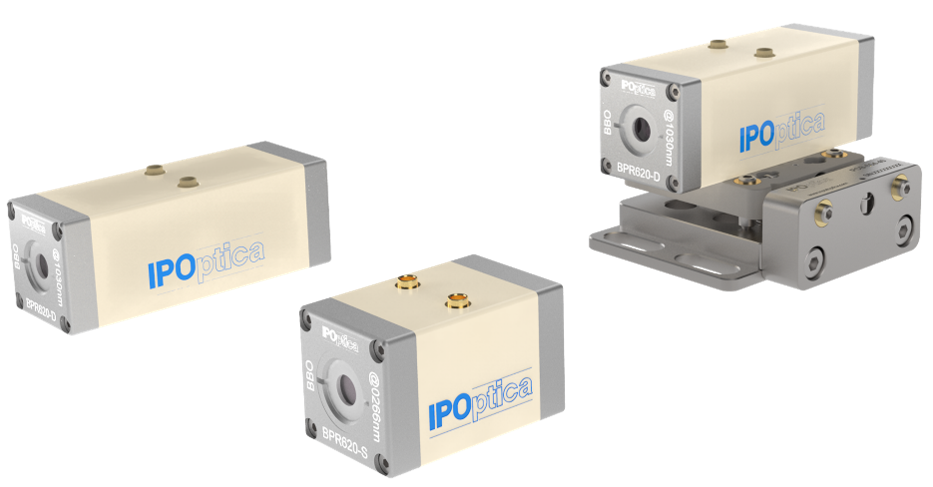

IPOptica BPR系列BBO普克尔盒，覆盖190nm-2.2μm超宽波段，单/双晶体设计适配调Q、脉冲选取、腔倒空等应用。IPO普克尔盒双晶体结构将开关电压降低一半，有效提升开关速度与重复频率。通光孔径2.6-5.6mm，透过率>99%，消光比1000:1（单级）/500:1（双级），损伤阈值>10J/cm²@10ns，BPR普克尔斯盒支持100W功率及2MHz高压脉冲重复频率，适用于高功率、高重频激光系统。
IPO普克尔盒/ BPR普克尔斯盒专为满足高功率损伤阈值、低压电效应、低插入损耗等需求而设计。BBO普克尔斯盒配合IPOptica的快开关电子驱动器，BPR BBO电光Q开关可为190nm至2.2μm波长范围的高功率、高脉冲重复频率激光器提供工业级激光可靠性和性能。
InputOptica BPR BBO普克尔盒器件基于普克尔效应，采用单晶体和双晶体设计，适用于调Q、脉冲选取、腔倒空等应用场景。BBO电光Q开关为补偿BBO较低的电光系数在大口径（>3.6mm）器件上所需的高电压需求，双晶体设计可将开关电压降低一半，有利于缩短开关时间并提高重复频率。
InputOptica BBO普克尔斯盒/ BBO Pockels cells主要特点
-出色的压电效应抑制能力
-高透过率和低插入损耗
-宽带工作波长（190nm–2.2μm）
-高损伤阈值
-可靠结构，支持高达100W功率和高达2MHz的高压脉冲重复频率
-低热透镜效应和热退偏现象
IPOptica BBO普克尔盒/ BBO Pockels cells典型应用
-高重复频率调Q
-皮秒和飞秒再生放大器的脉冲耦合
-脉冲选取和光开关
IPOptics BBO普克尔盒规格参数
|
参数 |
BPR320-S/BPR325-S |
BPR320-D/BPR325-D |
BPR420-S/BPR425-S |
BPR420-D/BPR425-D |
BPR620-S/BPR625-S |
BPR620-D/BPR625-D |
|
通光孔径 |
2.6mm |
2.6mm |
3.6mm |
3.6mm |
5.6mm |
5.6mm |
|
晶体数量 |
1 |
2 |
1 |
2 |
1 |
2 |
|
单晶体尺寸 |
3×3×20mm/3×3×25mm |
3×3×20mm/3×3×25mm |
4×4×20mm/4×4×25mm |
4×4×20mm/4×4×25mm |
6×6×20mm/6×6×25mm |
6×6×20mm/6×6×25mm |
|
1/4波电压@1030nm |
~3.4kV/~2.7kV |
~1.7kV/~1.4kV |
~4.5kV/~3.6kV |
~2.3kV/~1.8kV |
~6.8kV/~5.4kV |
~3.4kV/~2.7kV |
|
消光比 |
1000:1 |
500:1 |
1000:1 |
500:1 |
1000:1 |
500:1 |
|
透过率 |
>99% |
>99% |
>99% |
>99% |
>99% |
>99% |
|
电容 |
~4pF |
~4pF |
~4pF |
~4pF |
~4pF |
~4pF |
|
损伤阈值 |
>10J/cm²@10ns |
>10J/cm²@10ns |
>10J/cm²@10ns |
>10J/cm²@10ns |
>10J/cm²@10ns |
>10J/cm²@10ns |
|
参数 |
BPR320-S/BPR325-S |
BPR320-D/BPR325-D |
BPR420-S/BPR425-S |
BPR420-D/BPR425-D |
BPR620-S/BPR625-S |
BPR620-D/BPR625-D |
|
通光孔径 |
2.6mm |
2.6mm |
3.6mm |
3.6mm |
5.6mm |
5.6mm |
|
晶体数量 |
1 |
2 |
1 |
2 |
1 |
2 |
|
参数 |
BPR320-S/BPR325-S |
BPR320-D/BPR325-D |
BPR420-S/BPR425-S |
BPR420-D/BPR425-D |
BPR620-S/BPR625-S |
BPR620-D/BPR625-D |
|
通光孔径 |
2.6mm |
2.6mm |
3.6mm |
3.6mm |
5.6mm |
5.6mm |
|
晶体数量 |
1 |
2 |
1 |
2 |
1 |
2 |
|
单晶体尺寸 |
3×3×20mm/3×3×25mm |
3×3×20mm/3×3×25mm |
4×4×20mm/4×4×25mm |
4×4×20mm/4×4×25mm |
6×6×20mm/6×6×25mm |
6×6×20mm/6×6×25mm |
IPOptics BBO普克尔斯盒/ BBO普克尔盒器尺寸表
|
型号 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
H(mm) |
I(mm) |
|
BPR320-S/BPR325-S |
41 |
20.5 |
14 |
25 |
12.5 |
26.3 |
15 |
M4 |
N/A |
|
BPR420-S/BPR425-S |
41 |
20.5 |
14 |
25 |
12.5 |
26.3 |
15 |
M4 |
N/A |
|
BPR620-S/BPR625-S |
41 |
20.5 |
14 |
25 |
12.5 |
26.3 |
15 |
M4 |
N/A |
|
单晶体尺寸 |
单级（S） |
双级（D） |
|
3×3×20mm |
BPR320-S |
BPR320-D |
|
3×3×25mm |
BPR325-S |
BPR325-D |
|
4×4×20mm |
BPR420-S |
BPR420-D |
|
4×4×25mm |
BPR425-S |
BPR425-D |
|
6×6×20mm |
BPR620-S |
BPR620-D |
|
6×6×25mm |
BPR625-S |
BPR625-D |
