作者：戴xl 时间：2026-09-03
在10.6μm波段的CO2激光加工与光学传输系统中，透镜的透过率、耐损伤能力及环境适应性直接影响整机性能与稳定性。SLZS系列单透镜采用优质硒化锌（ZnSe）晶体材料制造，在红外波段具备优异的光学透过性与热稳定性，是CO2激光聚焦、准直与光束整形等应用的核心元件。
ZnSe作为一种宽谱透过晶体，不仅覆盖可见光至约16μm的红外波段，更在10.6μm波长处表现出极低的吸收率，使其能够胜任高能量激光场景下的连续使用。同时，材料本身具备良好的耐水性，可像普通光学玻璃元件一样在常规环境中稳定工作，降低了使用与维护门槛。
在光学性能方面，西格玛光机/OptoSigma/Sigmakoki的SLZS系列透镜双面蒸镀有专门设计的防反射膜（AR镀膜），有效抑制CO2激光在透镜表面的反射损失，使整体透过率达99%以上，最大限度保障激光功率的有效输出，减少热效应引起的焦点漂移与镜片损伤风险。

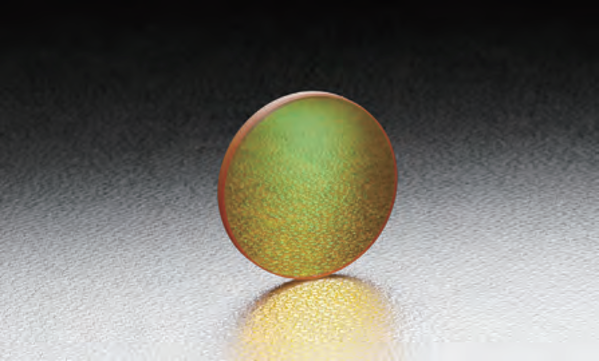

图：CO2透镜

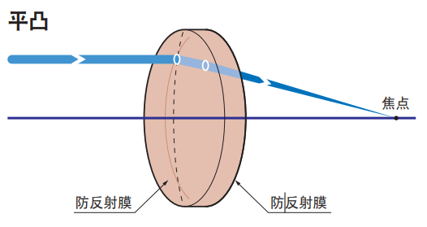

平凸透镜：SLZS-30-100PCO2/SLZS-30-150PCO2/SLZS-30-200PCO2
|
型号 |
焦距（mm） |
边缘厚度te（mm） |
后焦距fb（mm） |
曲率半径r（mm） |
|
SLZS-30-100PCO2 |
100 |
2.2 |
98.8 |
140.3 |
|
SLZS-30-150PCO2 |
150 |
2.5 |
148.8 |
210.5 |
|
SLZS-30-200PCO2 |
200 |
2.6 |
198.8 |
280.6 |

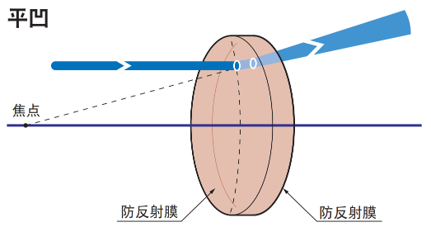

平凹透镜：SLZS-30-50NCO2
|
型号 |
焦距（mm） |
边缘厚度te（mm） |
后焦距fb（mm） |
曲率半径r（mm） |
|
SLZS-30-50NCO2 |
-50 |
4.6 |
-51.2 |
-70.2 |
|
SLZS系列共同指标 |
|
|
材质 |
ZnSe |
|
设计波长 |
10.6μm |
|
镀膜 |
两面防反射膜 |
|
透过率 |
99％以上 |
|
偏心 |
＜3′ |
|
表面质量 |
40-20 |

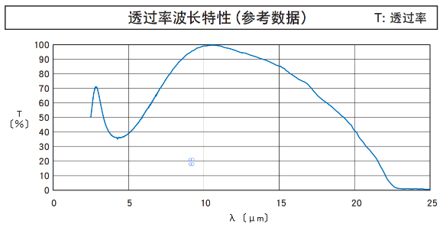

图：二氧化碳激光透镜/二氧化碳透镜/CO2透镜透过率图

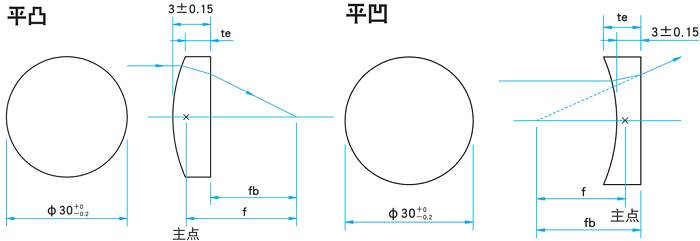

SLZS系列外形图：
|
波长 (μm) |
折射率 n |
|
0.58 |
2.631 |
|
0.65 |
2.584 |
|
1.0 |
2.489 |
|
2.2 |
2.444 |
|
4.2 |
2.432 |
|
6.2 |
2.425 |
|
8.2 |
2.416 |
|
10.6 |
2.403 |
|
16.2 |
2.353 |
|
参数 |
数值 |
|
密度 |
5.27 g/cm³ |
|
热膨胀系数 |
7.1 × 10⁻⁶ /K |
|
导热率 |
18 W·m⁻¹·K⁻¹ |
接触强酸会产生有毒的硒化氢。请不要浸入到盐酸或硫酸等的溶液中，或让溶液弄湿透镜。
高能量激光光束聚光在ZnSe表面时，热分解会产生有毒气体。而且，由于激光热量的剧烈传导会导致ZnSe损坏，产生大量的气体和粉尘。
一旦ZnSe透镜损坏时，注意绝对不要徒手接触透镜，请不要吸入所产生的蒸汽或粉尘，小心谨慎地回收碎片。
平凸透镜是单透镜，焦距随波长变化。各波长的焦距请参考网页上的“焦距随波长变化特性数据”确认。
入射透镜的光线有方向性。请务必从凸面（或凹面）一侧射入平行光。否则球差会变差，焦点光斑会变大，成像会变得模糊。
西格玛光机/OptoSigma/Sigmakoki支持定制不同尺寸、焦距的CO2透镜，敬请垂询。
