作者：李zx 时间：2026-09-16
MHK系列C型不锈钢镜架和MHM系列C型开口反射镜架是西格玛光机Optosigma推出的专门用于近场光学系统搭建的无边缘光学调整架。与常规的全包围镜架相比，C型镜架无框架遮挡，光束可极小角度入射/反射，C型无边缘镜架不会挡光。

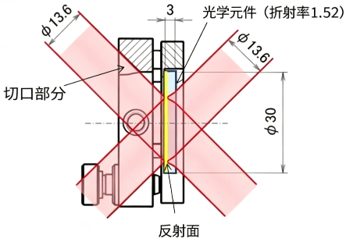

45°入射时的图示说明
MHK系列C型不锈钢镜架：
MHK系列C型开口反射镜架是最适用于固定直径12.7mm的彩色滤光镜或分光镜的不锈钢镜架。因为没有调整钮，外形小，便于安装。MHK系列C型无边缘镜架采用了超精密调节螺杆（螺距0.1㎜），镜架外形小，可超精密微调。
外形结构类似传统的2维可调式镜架，但镜架后侧是一个通孔，可用于十字交叉光路（后侧也可用于45度反射）。备有R和L型的2个左右对称的型号。MHK系列无边缘光学调整架使用无表面处理的不锈钢，气体挥发少，可用于紫外激光装置。此外，可选购六角手轮扳手（型号：KCL-1513），进一步方便调整。
MHK系列C型无边缘镜架可和支柱（PST）和小型支柱（SPS）配合使用，便于固定在光学平台上。调整俯仰以及方位时，需用1.5mm六角扳手，或六角手轮扳手。
需要注意的是，MHK系列无边缘光学调整架只有一个安装孔。这点和其它型号的2维调节镜架不同，不能更改安装方向实现R型和L型的切换。不锈钢表面未经处理，有金属光泽。如需要黑色的C型镜架，请咨询。光学元件的厚度不是3mm时，后侧反射光束有可能被遮挡。
45°入射时的图示说明
西格玛光机MHK系列C型不锈钢镜架规格型号：
|
型号 |
适用外径 ΦA[mm] |
适用厚度 [mm] |
有效直径 [mm] |
调整轴数 |
调整范围 |
分辨率 |
自重 [kg] |
||
|
俯仰[°] |
方位[°] |
俯仰[°/周] |
方位[°/周] |
||||||
|
MHK-12.7-L |
Φ12.7 |
3~7 |
φ11 |
2 |
±3° |
±3° |
约0.3 |
约0.3 |
0.025 |
|
MHK-12.7-R |
Φ12.7 |
3~7 |
φ11 |
2 |
±3° |
±3° |
约0.3 |
约0.3 |
0.025 |

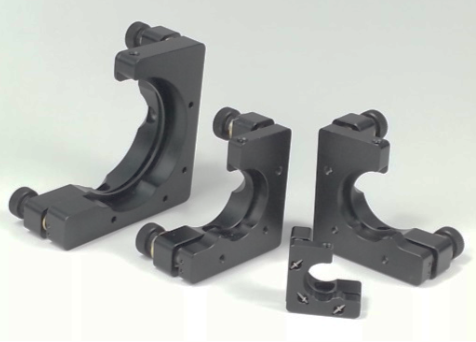

MHM系列C型开口镜架：
MHM系列C型开口镜架自带调节螺丝，调节螺丝的螺距只有0.1mm。与Optosigma的MHG型镜架相比，MHM系列C型镜架更薄，在MHG的基础上，进一步减小了厚度，增加了调整时的操作空间。C形缺口的镜框，方便搭建近场光学系统。MHM系列C型开口反射镜架采用侧面3点支撑固定镜片。该系列无边缘光学调整架没有螺纹环影响有效口径的问题，容易得到更大的反射和透射光束直径。
需要注意的是，MHM系列C型镜架立柱中心和镜面位置不一致。不太适用于45度入射角配置的，尤其是和光学导轨配合使用的场合。此时，我们推荐选用立柱中心和镜面位置一致的西格玛光机镜架（MHI系列）。调整转动中心和镜面中心位置不一致。需要精细调整时，可选用调整转动中心和镜面中心位置一致的Optosigma万向式镜架（MHAN）。
Optosigma MHM系列无边缘镜架规格型号：
|
型号 |
适用外径 ΦA[mm] |
适用厚度 [mm] |
有效直径 [mm] |
调整轴数 |
调整范围 |
分辨率 |
自重 [kg] |
||
|
俯仰[°] |
方位[°] |
俯仰[°/周] |
方位[°/周] |
||||||
|
MHM-12.7-L |
Φ12.7 |
2.5～4 |
φ11.5 |
2 |
±3° |
±3° |
约0.3 |
约0.3 |
0.011 |
|
MHM-12.7-R |
Φ12.7 |
2.5～4 |
φ11.5 |
2 |
±3° |
±3° |
约0.3 |
约0.3 |
0.011 |
|
MHM-25.4-L |
Φ25,Φ25.4 |
3～5 |
φ22.4 |
2 |
±3° |
±3° |
约0.15 |
约0.15 |
0.064 |
|
MHM-25.4-R |
Φ25,Φ25.4 |
3～5 |
φ22.4 |
2 |
±3° |
±3° |
约0.15 |
约0.15 |
0.064 |
|
MHM-30-L |
Φ30 |
3～5 |
φ27 |
2 |
±3° |
±3° |
约0.15 |
约0.15 |
0.064 |
|
MHM-30-R |
Φ30 |
3～5 |
φ27 |
2 |
±3° |
±3° |
约0.15 |
约0.15 |
0.064 |
|
MHM-50.8-L |
Φ50,Φ50.8 |
5～9 |
φ47 |
2 |
±3° |
±3° |
约0.1 |
约0.1 |
0.104 |
|
MHM-50.8-R |
Φ50,Φ50.8 |
5～9 |
φ47 |
2 |
±3° |
±3° |
约0.1 |
约0.1 |
0.104 |
