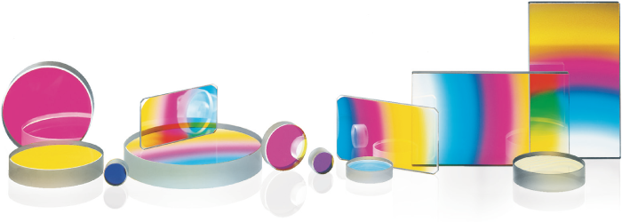

LASEROPTIK渐变输出耦合镜与可变滤光片属于线性渐变可调谐光学元件，平移基片即可连续改变中心波长与透反比，调节过程无光束偏移。包含GOC/GP/GNF/GIF四大系列，覆盖193-1064nm常用激光波长，支持EBE/IAD/IBS/MS四种镀膜工艺，全系列可根据客户需求定制波长、基片尺寸、入射角与损伤阈值指标，线性渐变滤光片、可调谐滤光片，可变边缘滤光片广泛应用于可调谐激光系统、光谱扫描、光束参数连续调节等场景。
渐变光学元件的制造需要专用设备配置，其核心特征是光学薄膜的中心波长随其在基片上的位置不同而连续变化。通过将矩形基片在光束方向上横向平移，即可在不产生任何光束偏移的前提下改变元件的光学特性。
文中所列公差均基于标准尺寸50×27mm基片给出，为基片在约40mm行程范围内（右-中-左三个位置）平移时的最小变化量。
LASEROPTIK渐变输出耦合镜和可变边缘滤光片的类型：

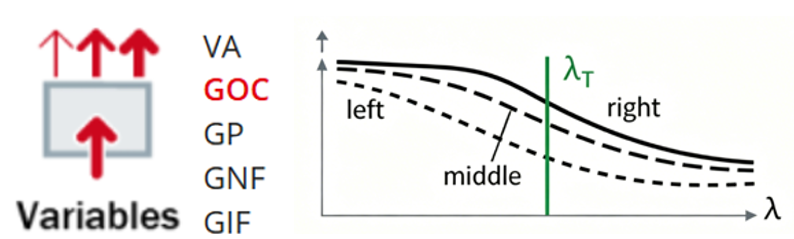

GOC渐变输出耦合镜Gradient Output Coupler：
|
工作波长λ[nm] |
透射率范围（右→左） |
镀膜工艺 |
|
193 |
1%→70% |
MS |
|
532 |
85%→25% |
IAD |
|
1064 |
25%→75% |
IAD |
渐变输出耦合镜用于连续改变元件的反射/透射比。

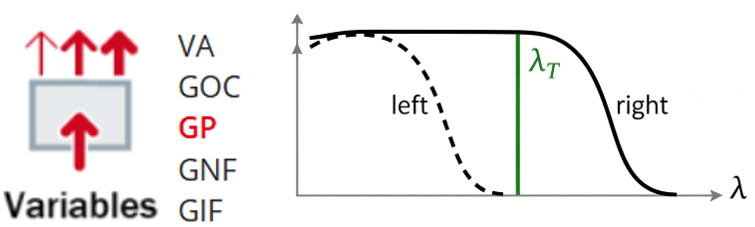

LASEROPTIK GP线性渐变滤光片Gradient Pass Filter：
|
工作波长λ[nm] |
透射率范围（右→左） |
镀膜工艺 |
|
532 |
1%→95% |
IAD |
|
1064 |
1%→95% |
IAD |
|
1064 |
95%→1% |
IAD |
入射光在线性渐变滤光片基片某一位置可完全透过，平移至另一位置时则被完全阻挡。该系列分为长波通型GLP和短波通型GSP两种规格。
将GLP与GSP配合使用时，可在较宽的波长范围内连续调节系统通带带宽。

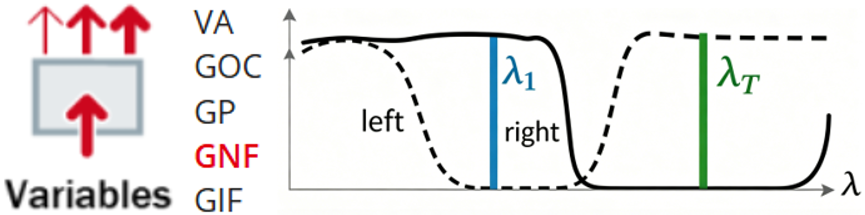

LASEROPTIK GNF可变滤光片Gradient Notch Filter：
|
工作波长λ[nm] |
透射率范围（右→左） |
镀膜工艺 |
|
808-914 |
1%→90% |
IAD |
|
976-1064 |
0.5%→90% |
IAD |
可变滤光片基片在左侧位置时透射某一波长、阻挡另一波长，平移至右侧位置后两波长的通阻状态反转。

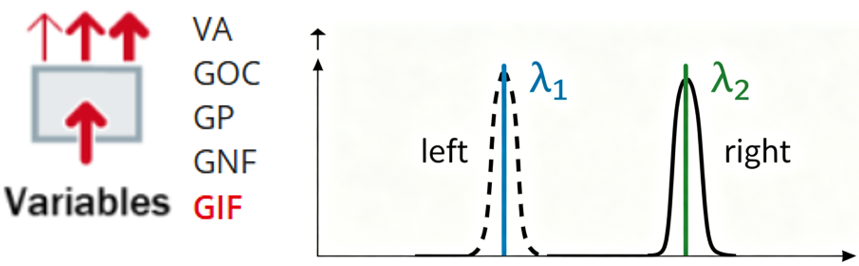

LASEROPTIK GIF可调谐滤光片Gradient Interference Filter：
|
工作波长λ[nm] |
透射率范围（右→左） |
镀膜工艺 |
|
476-514 |
可定制 |
IAD |
该可调谐滤光片系列元件可实现多种波长的选择，适用于多谱线惰性气体离子激光器的快速外腔波长切换。

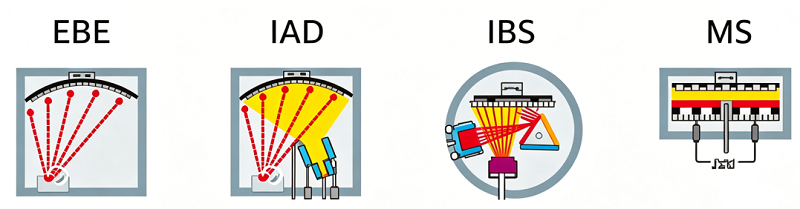

以上参数均为标准镀膜规格，全系列产品均可提供定制化镀膜服务。可选镀膜工艺包括：EBE（电子束蒸发）、IAD（离子辅助沉积）、IBS（离子束溅射）、MS（磁控溅射）。
渐变输出耦合镜和可变边缘滤光片的光谱示例

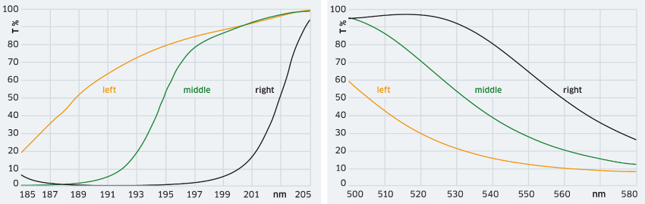

左图：[B-00810]GOC
193nm/0° 193nm：右→左位置，透射率T=1%→70%（MS镀膜）
右图：[B-05980]GOC 532nm/0° 532nm：右→左位置，透射率T=85%→25%（IAD镀膜）

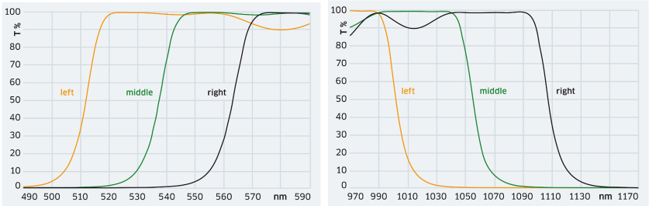

左图：[B-05986]GLP
532nm/0° 532nm：右→左位置，透射率T=1%→95%（IAD镀膜）
右图：[B-05984]GSP
1064nm/0°1064nm：右→左位置，透射率T=95%→1%（IAD镀膜）

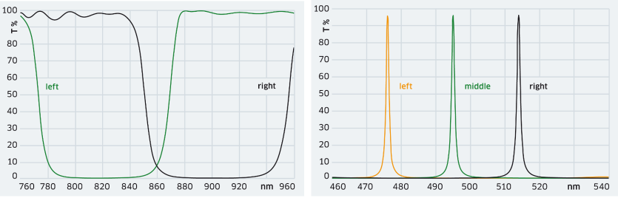

左图：[B-05991]GNF 808-914 nm/0°
808nm：右→左位置，透射率T=90%→1%；914nm：右→左位置，透射率T=1%→90%（IAD镀膜）
右图：[B-06004]GIF 476-514nm/0°公差可定制（IAD镀膜）
定制说明：所有镀膜类型均可针对以下参数进行优化设计：基片材料、工作波长、反射/透射比值、入射角、偏振特性、GDD值等。也可根据具体应用需求进行全新的膜系设计。
