磁控溅射镀膜的Chroma非偏振可见光分光镜，210xx系列380-800nm平板分光镜型号介绍

Chroma非偏振可见光分光镜，是领衔的磁控溅射镀膜非偏振分光镜产品，采用金属银介电复合膜系的45度非偏振分光镜。该可见光分束镜作为高性能平板分光镜，覆盖380-800nm波段，多分光比分光镜提供21016分光镜（10/90）至21021分束镜（90/10）七种分光比，多种尺寸适配显微镜滤光片盒，最小化偏振效应。

美国Chroma Technology推出的Chroma非偏振可见光分光镜是通过高性能磁控溅射镀膜制作的非偏振分光镜产品线，涵盖21014（50/50），21016（10/90），21017（20/80），21018（30/70），21019（70/30），21020（80/20），21021（90/10）共7款型号，每款对应不同的反射/透射分光比。该系列采用银溅射分光镜工艺，在熔融石英基板上沉积金属银与介电材料复合多层薄膜，实现精确的分光比控制与最小化的偏振敏感性。作为45度非偏振分光镜，其工作角度为45°AOI，覆盖可见光380-800 nm波段，多种标准品尺寸可直接适配主流显微镜滤光片盒，是生命科学成像、激光系统与光学分析仪器中的核心分光元件。

21016分光镜在六款产品中透射率最高，是高透射应用的首选型号；而21021分束镜则相反，反射率最高，适合以反射光为主光路的系统。多分光比分光镜型号呈对称反比关系：21016与21021、21017与21020、21018与21019，用户可根据主光路方向和分光比例灵活选择。同系列还包含21014（银溅射50/50可见光分束镜），为纯银金属镀层的50/50型号。

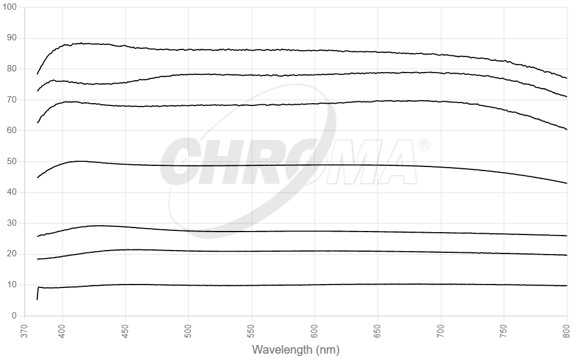

图1：七种型号透过率-波长示意图

从上到下分别为21016、21017、21018、21014、21019、21020、21021七款型号

Chroma非偏振可见光分束镜特点

分光镜（Beamsplitter）是一种能够将入射光束按一定比例分成反射光和透射光两束的光学元件。当一束光以45°角入射到分光镜表面时，薄膜涂层会将部分光能量反射，同时允许剩余部分的光透射通过。反射光与透射光的光强比例（分光比 R:T）由薄膜涂层的材料、层数和厚度设计共同决定。

-镀膜工艺：Chroma全系列产品均采用溅射镀膜（Sputter Coating）工艺制造。溅射镀膜非偏振分光镜是通过高能离子轰击靶材，使靶材原子获得足够能量后沉积到基板表面，形成致密的薄膜结构。与传统的蒸镀镀膜相比，溅射镀膜形成的膜层具有更强的附着力和更高的致密度，能够承受更高的激光功率，并且在高温、高湿等恶劣环境下表现出更优异的稳定性和更长的使用寿命。

-基板材质：熔融石英（UVFS）

-工作角度：45°AOI（入射角）

-工作波段：380-800nm，其中400-700nm的可见光波段效果最优

-表面平整度：<λ/2

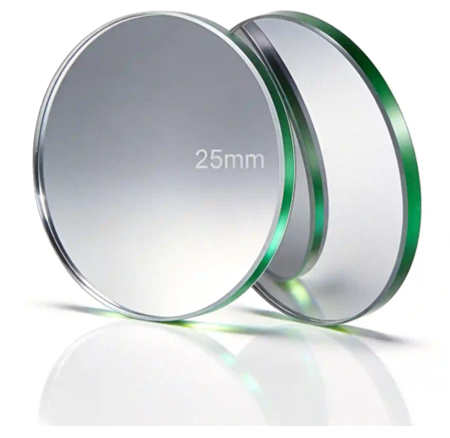

图2:21016分光镜示意图

型号参数

Chroma多分光比分光镜210系列共包含7款型号，分光比从10:90到90:10呈梯度分布。

Chroma非偏振可见光分光镜可以在荧光显微镜与生命科学成像、激光系统与功率监测、光谱仪与光学分析仪器、机器视觉与工业检测、流式细胞仪与生物光子学等方面灵活使用。

综合来看，21016平板分光镜是大多数以透射为主、反射端做采样监测的应用中的首选；而以反射为主光路的系统则可从21019/21020/21021分束镜中选择对应分光比的型号。若是想要采购这款溅射镀膜非偏振分光镜，建议在正式采购前，结合具体应用需求和光路模拟结果，确定最合适的分光比型号。
