Laseroptik角度可调谐反射滤光片：140-2000nm多工艺镀膜，宽光谱高损伤阈值波长选择器

Laseroptik 角度可调谐反射滤光片覆盖 140-2000nm 全光谱波段，采用 EBE/IAD/MS 多工艺镀膜滤光片技术，是波长随角度变化反射滤光片的典型代表，倾斜角度即可实现连续波长调谐且保持光束方向不变。可变反射滤光片提供手动与步进电机驱动两种外壳可选，高损伤阈值设计适配激光系统与光谱测量等多种应用场景，4 片式角度调谐结构提供更宽的调谐范围和更优的光谱性能，是高品质 Reflection Filters 的优选方案。

LASEROPTIK 提供两种不同的外壳，用于调整入射角在15°到60°的黑色滤光片板（NG1）：

- 手动驱动装置，配有50x50x1 mm的钢板

- 步进电机驱动装置，由手动或PC控制，尺寸为70x50x3 mm

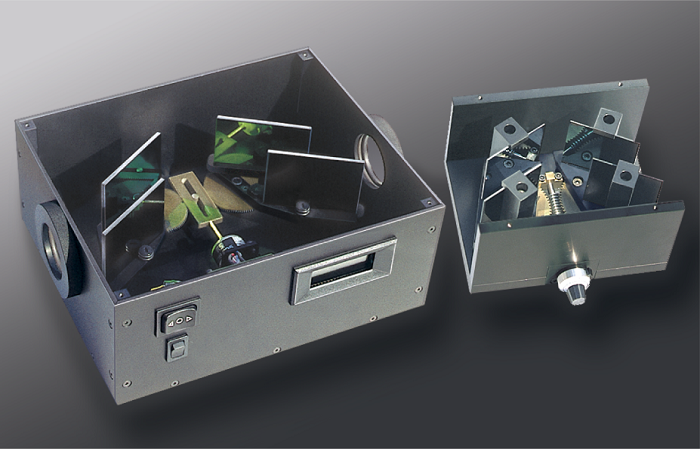

图1：反射型滤光片外壳

左图是电机驱动式 [M-00012]；右图是手动调节式[M-00042]

在激光技术与光谱分析领域，精准选择特定波长的光束是许多实验和应用的基础需求。传统的单色仪、光栅和干涉滤光片各有局限：单色仪体积大且会引入光束偏转，固定 波长滤光片则无法灵活切换波长。这款角度可调谐的反射型滤光片，也是波长随角度变化反射滤光片，作为一种兼具高反射率、高抑制比和光束方向不变特性的可变反射滤光片，在激光系统、光谱测量和精密光学检测中发挥着不可替代的作用。

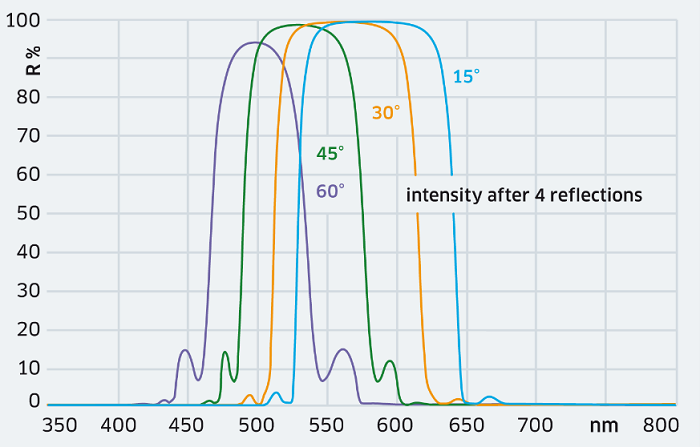

图2：[B-06179] 532nm，Type 2，R⁴ > 98%不同角度入射效果

需通过角度调节来补偿波长方面的制造公差

角度可调谐反射滤光片的基本原理

角度可调谐反射滤光片的核心工作原理是通过同时使用4块滤光片来选择所需的波长。通过调整滤光片的倾斜角度，就可以选择出所需的波长范围，而不会改变光束的最终传播方向。这一设计是角度调谐滤光片相比传统单色仪的核心优势之一，无需重新校准下游光学系统。

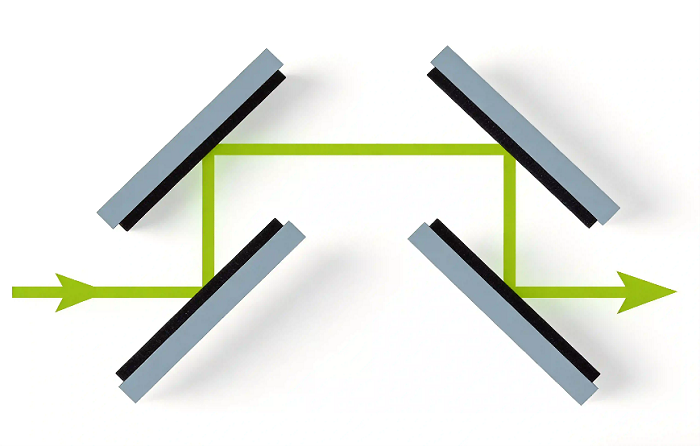

图3：光路示意图

波长随角度变化反射滤光片特征示例Examples：

- 除非另有说明，所有数值和图表均已给出

- 对于所述波长区域中使用的标准基板材料（主要是熔融石英或CaF2）

- 不考虑背面

- 采用EBE镀膜技术，具有良好的性价比

- 可提供定制

波长随角度变化反射滤光片类型

Laseroptik拥有四种成熟的镀膜工艺，这款多工艺镀膜滤光片中，EBE/IAD/MS镀膜工艺最为常用。

多工艺镀膜滤光片的每种镀膜都可以针对基底材料、波长、反射率、入射角、偏振状态及GDD值等参数进行优化定制。对于特殊需求，Laseroptik还支持全新设计开发。

REF型标准反射型滤光片规格

标准REF型可变反射滤光片(Reflection Filters)提供多个波长区间的现货规格，以下为各波段典型参数：

Laseroptik的标准可变反射滤光片产品可以提供多种波长的镀膜，以下为四个常用镀膜的性能曲线参数，需要通过角度调节来补偿制造公差对波长的影响：

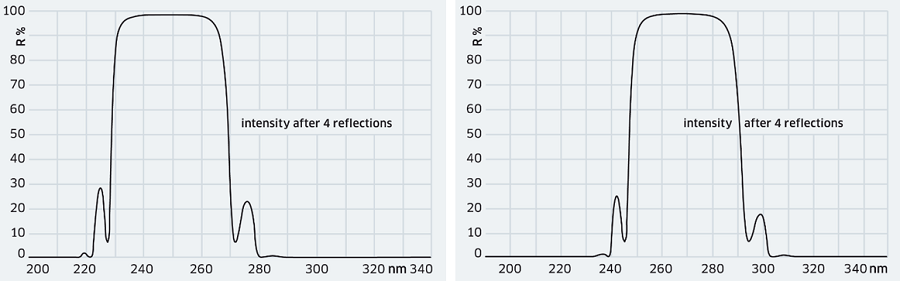

图4：左图：[B-01931] 248 nm，45° Type 2，R4>95%  右图：[B-04555] 266 nm，45° Type 2，R4>95%

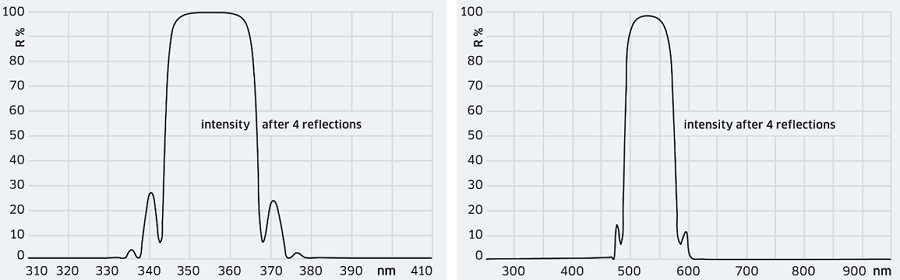

图5：左图：[B-03442] 355 nm，45° Type 1，R4>95% 右图：[B-06179] 532 nm，45° Type 2，R4>98%

总体而言，Laseroptik反射滤光片（Reflection Filters）作为一款紫外-近红外激光波长选择器，凭借优异的光学性能、丰富的工艺选择和灵活的定制能力，为激光波长选择、光谱测量、生物医学检测等领域提供了一套高性能、高可靠性的波长选择解决方案。无论是科研实验室还是工业产线，都能在其产品矩阵中找到匹配的型号。
