LaserOptik基材的形貌、关键指标

作者: 时间:2023-06-15

如今大部分客户的需求都能用FS-UVFS-IR来满足,为此LaserOptik提供大量的平面和曲面基板,LaserOptik基材类型总共分为9类型,并详细描述了Laseroptik基材参数。

一、Plane windows平面窗户

二、Wedged, large wedges, elliptical楔形、大楔形、椭圆形

三、Rectangular, square矩形、正方形

四、Plano-concave平凹的

五、Plano-convex平凸的

六、Zero lenses, cavity lenses零透镜、空腔透镜

七、Cylindrical lenses, prisms柱面透镜、棱镜

八、Premium and super-polished substrates优质和超抛光基板

九、Plane parallels, etalons平面平行线,标准具

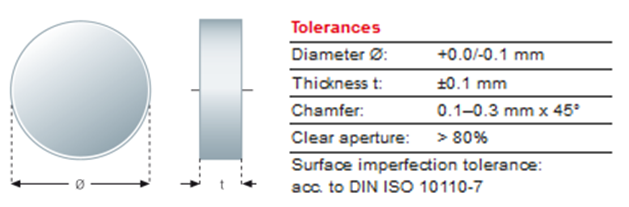

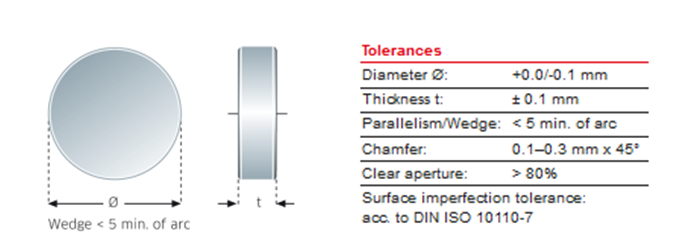

平面窗形(Plane windows):



直径mm

厚度 mm

平整度 (633 nm)

Surface imp. tol.

UV-FS Article-No.

IR-FS Article-No.

3

2

λ/10

5/3x 0.025

S-00265

S-00945

6

2

λ/10

5/3x 0.025

S-00909

S-00402

6.35

4

λ/10

5/3x 0.025

S-00910

S-00946

8

2

λ/10

5/3x 0.025

S-00350

S-00947

10

0.5

λ/2

5/3x 0.040

S-00614

S-00948

10

1

λ/4

5/3x 0.025

S-00911

S-00949

10

2

λ/10

5/3x 0.025

S-00912

S-00950

10

5

λ/10

5/3x 0.025

S-00609

S-00951

12.7

2

λ/10

5/3x 0.025

S-00264

S-00952

12.7

3

λ/10

5/3x 0.025

S-00323

S-00401

12.7

5

λ/10

5/3x 0.025

S-00913

S-00953

12.7

6.35

λ/10

5/3x 0.025

S-00018

S-00027

15

6.35

λ/10

5/3x 0.025

S-00914

S-00954

19

3

λ/10

5/3x 0.025

S-00915

S-00955

19

4.5

λ/10

5/3x 0.025

S-00295

S-00956

19

6.35

λ/10

5/3x 0.025

S-00163

S-00957

20

2

λ/4

5/3x 0.025

S-00644

S-00958

20

5

λ/10

5/3x 0.025

S-00916

S-00959

22.4

5

λ/10

5/3x 0.025

S-00917

S-00960

25

0.5

λ

5/3x 0.040

S-00600

S-00961

25

1

λ/2

5/3x 0.025

S-00617

S-00962

25

2

λ/4

5/3x 0.025

S-00499

S-00500

25

3

λ/4

5/3x 0.025

S-00028

S-00501

25

5

λ/10

5/3x 0.025

S-00321

S-00964

25

6.35

λ/10

5/3x 0.025

S-00010

S-00025

25.4

6.35

λ/10

5/3x 0.025

S-00035

S-00965

25

9.5

λ/10

5/3x 0.025

S-00409

S-00966

30

2

λ/4

5/3x 0.025

S-00918

S-00967

30

6

λ/10

5/3x 0.025

S-00919

S-00968

30

8

λ/10

5/3x 0.025

S-00920

S-00969

38

3

λ/4

5/3x 0.025

S-00502

S-00972

38

5

λ/4

5/3x 0.025

S-00922

S-00973

38

6.35

λ/10

5/3x 0.025

S-00923

S-00974

38

9.5

λ/10

5/3x 0.025

S-00924

S-00975

40

5

λ/10

5/3x 0.025

S-00925

S-00397

45

2

λ/2

5/3x 0.025

S-00926

S-00976

45

6.5

λ/10

5/3x 0.025

S-00927

S-00977

50

1

λ

5/3x 0.040

S-00734

S-01115

50

2

λ/2

5/3x 0.040

S-00735

S-00979

50

3

λ/4

5/3x 0.040

S-00237

S-01116

50

6.35

λ/10

5/3x 0.040

S-00248

S-00980

50

9.5

λ/10

5/3x 0.040

S-00021

S-00981

50

12.5

λ/10

5/3x 0.040

S-00928

S-00982

60

9.5

λ/10

5/3x 0.040

S-00929

S-00983

75

12.5

λ/10

5/3x 0.063

S-00165

S-00984

80

12.5

λ/10

5/3x 0.063

S-00930

S-00985

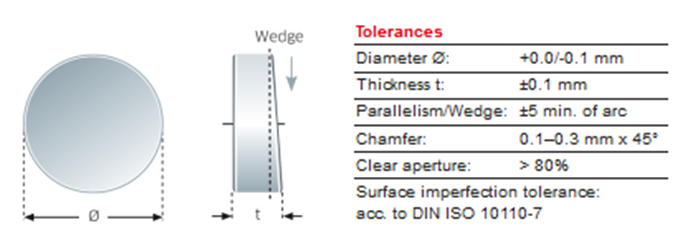

二、楔形、大楔形、椭圆形(Wedged, large wedges, elliptical):


Wedged windows 30’

直径 mm

厚度mm

Wedge

Flatnessλ (633 nm)

Surface imp. tol.

UV-FS Article-No.

IR-FS Article-No.

6

2

30’

λ/10

5/3 x 0.040

S-00987

12.7

3

30’

λ/10

5/3 x 0.040

S-00481

12.7

6.35

30’

λ/10

5/3 x 0.040

S-00015

S-00992

25

3

30’

λ/4

5/3 x 0.040

S-00012

25

6.35

30’

λ/10

5/3 x 0.040

S-00009

S-00254

38

6.35

30’

λ/10

5/3 x 0.040

S-00988

38

9.5

30’

λ/10

5/3 x 0.040

S-00989

50

6.35

30’

λ/10

5/3 x 0.040

S-00990

50

9.5

30’

λ/10

5/3 x 0.040

S-00991

Large wedges 1°, 2°, 3°

直径 mm

厚度mm

Wedge

平整度(633 nm)

Surface imp. tol.

UV-FS Article-No.

IR-FS Article-No.

25

6.35

λ/10

5/3 x 0.040

S-00031

25

6.35

λ/10

5/3 x 0.040

S-00032

S-01722

25

6.35

λ/10

5/3 x 0.040

S-01124

50

9.5

λ/10

5/3 x 0.040

S-00993

50

9.5

λ/10

5/3 x 0.040

S-00994

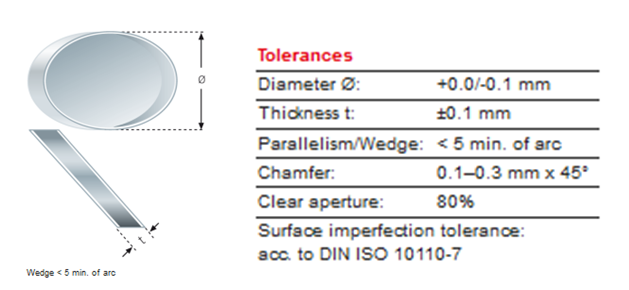

Elliptical windows 45° cut

椭圆形窗片的LaserOptik基片可用于弯曲镜,使光束偏离90°,并具有圆形光束的最佳横截面。它的尺寸或重量能达到折叠光学系统的最小要求,还可以很容易地安装在保护管中。椭圆形窗片的两面都经过抛光,也可以用作分束器基板。


直径 mm

厚度mm

平整度 (633 nm)

Surface imp. tol.

UV-FS Article-No.

10

3

λ/10

5/3 x 0.025

S-01049

12.7

5

λ/10

5/3 x 0.025

S-01050

15

3

λ/10

5/3 x 0.025

S-01051

25

3

λ/4

5/3 x 0.025

S-01052

30

3

λ/4

5/3 x 0.025

S-01053

38

5

λ/10

5/3 x 0.025

S-01054

50

5

λ/4

5/3 x 0.040

S-00311

75

8

λ/4

5/3 x 0.063

S-00410

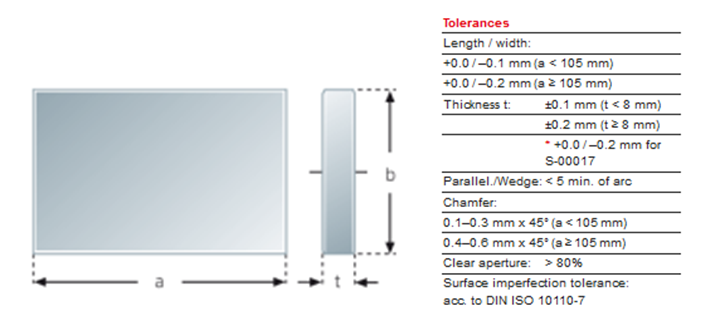

矩形、方形(Rectangular, square


长度mm

宽度 mm

厚度 mm

平整度 (633 nm)

Surface imp. tol.

UV-FS Article-No.

25

15

1.5

λ/4

5/3 x 0.040

S-01019

25

15

3

λ/4

5/3 x 0.040

S-01020

30

20

3

λ/4

5/3 x 0.040

S-01021

35

25

3

λ/4

5/3 x 0.040

S-01022

45

30

5

λ/10

5/3 x 0.040

S-01023

50

27

1.5

5/3 x 0.040

S-00016

50

27

3

λ/4

5/3 x 0.040

S-00171

60

35

2

5/3 x 0.040

   S-00017

60

35

4

λ/4

5/3 x 0.040

S-00309

60

35

5

λ/10

5/3 x 0.040

S-00867

75

50

5

λ/4

5/3 x 0.040

S-00415

105

75

8

λ/4

5/3 x 0.063

S-01024

120

80

8

λ/4

5/3 x 0.063

S-00412

150

100

8

λ/4

5/3 x 0.063

S-01025


长度mm

宽度mm

厚度mm

平整度(633 nm)

Surface imp. tol.

UV-FS Article-No.

10

10

2

λ/10

5/3 x 0.025

S-00798

12.7

12.7

3

λ/10

5/3 x 0.025

S-00173

20

20

6

λ/10

5/3 x 0.025

S-01035

25.4

25.4

6.35

λ/10

5/3 x 0.025

S-00859

50

50

5

λ/4

5/3 x 0.040

S-01036

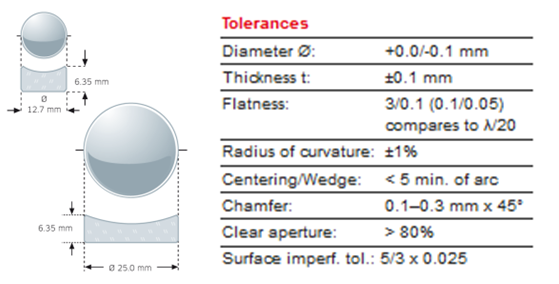

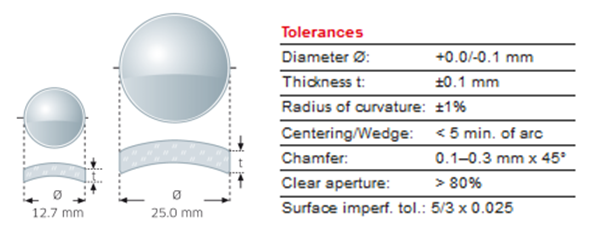

平凹形(Plano-concave):


Radius

UV-FS  Ø 12.7 x 6.35 mm  Article-No.

UV-FS  Ø 25 x 6.35 mm  Article-No.

-10 mm

S-00126

-15 mm

S-00127

-18 mm

S-01061

-20 mm

S-00807

-25 mm

S-00128

S-00069

-30 mm

S-00513

S-01078

-38 mm

S-00554

S-01079

-50 mm

S-00129

S-00070

-75 mm

S-00130

S-00207

-100 mm

S-00131

S-00071

-150 mm

S-00132

S-00044

-200 mm

S-00133

S-00072

-250 mm

S-00134

S-00073

-300 mm

S-00135

S-00074

-350 mm

S-01062

S-00075

-400 mm

S-00136

S-00076

-500 mm

S-00137

S-00077

-600 mm

S-00864

S-00041

-750 mm

S-00138

S-00061

-1 m

S-00139

S-00062

-1.5 m

S-00140

S-00063

-2 m

S-00141

S-00065

-3 m

S-00142

S-00064

-4 m

S-01063

S-00066

-5 m

S-00143

S-00067

-6 m

S-01064

S-00509

-10 m

S-00144

S-00068

-15 m

S-01065

S-01080

-20 m

S-00860

S-00745

平凹的LaserOptik基片基底两面都经过抛光,可用于发散透镜传输和作为聚焦镜的反射涂层。

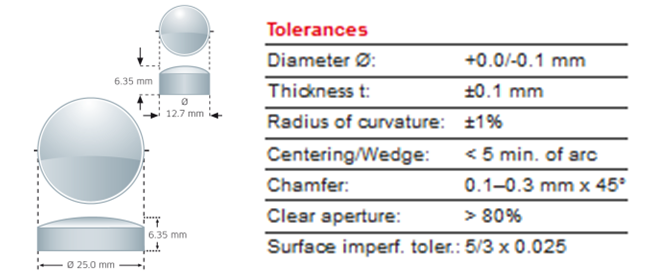

平凸形(Plano-convex):


Radius

UV-FS  Ø 12.7 x 6.35 mm  Article-No.

UV-FS  Ø 25 x 6.35 mm  Article-No.

+25 mm

S-01142

+30 mm

S-01282

+38 mm

S-01283

+50 mm

S-01041

S-00791

+75 mm

S-01284

S-00078

+100 mm

S-01285

S-00079

+150 mm

S-01127

S-01304

+200 mm

S-01286

S-00080

+250 mm

S-00551

S-00391

+300 mm

S-00267

S-01305

+350 mm

S-01287

S-01306

+500 mm

S-00266

S-00081

+750 mm

S-01288

S-00452

+1 m

S-00552

S-00453

+1.5 m

S-01289

S-00826

+2 m

S-00553

S-00373

+3 m

S-01290

S-00315

+4 m

S-01291

S-01307

+5 m

S-01292

S-01055

+10 m

S-01293

S-01308

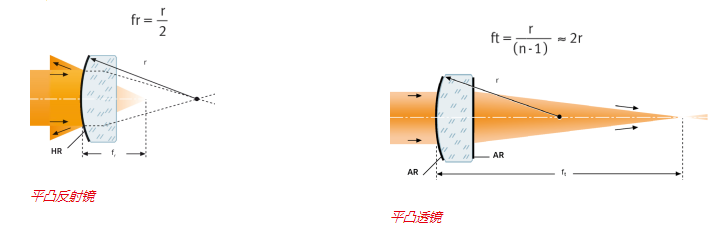

Laseroptik基材类型是平凸的,其基底两面都经过抛光,可用于凸面上的反射涂层作为发散镜和作为聚焦透镜传输。


零透镜(Zero lenses:

零透镜具有相同曲率半径的凸面和凹面:r=r1=–r2

透射光束具有非常长的焦距:ft≈6r2/t

使用附加的平凸透镜,透射光束和反射光束可以聚焦到与腔透镜类似的同一点。


Radius

UV-FS  Ø 12.7 x 6.35 mm  Article-No.

UV-FS  Ø 25 x 6.35 mm  Article-No.

30 mm

S-00304

38 mm

S-01083

50 mm

S-00597

S-01088

75 mm

S-00598

S-01089

100 mm

S-00599

S-01090

150 mm

S-00337

S-00497

200 mm

S-01084

S-01091

250 mm

S-00263

S-01092

300 mm

S-00276

S-00493

350 mm

S-00262

S-00256

500 mm

S-00261

S-00257

750 mm

S-00260

S-00259

1.5 m

S-01085

S-01093

2 m

S-01086

S-01094

5 m

S-01087

S-01095

空腔透镜(cavity lenses):

LaserOptik基材类型是空腔透镜,其是正弯月形透镜,设计用于共线泵浦。

后焦距(BFL)等于第二曲率半径:BFL=r2=r1*n/n-1-tc

空腔透镜光学设计为514nm,但可以在200-2500nm范围内使用,没有显著差异。


Radius r2 = BFL

UV-FS  Ø 12.7 x 6.35 mm  Article-No.

18 mm

S-01333

25 mm

S-01601

38 mm

S-01602

50 mm

S-01334

75 mm

S-01603

100 mm

S-01604

150 mm

S-01605

200 mm

S-01606

250 mm

S-01607

350 mm

S-01608

500 mm

S-01609

柱面透镜(Cylindrical lenses):

LaserOptik提供各种不同表面的柱面透镜和消色差透镜,例如。

-平面/双凸,

-平面/双凹面,

-复曲面和交叉(变形)类型。

根据客户需求,LaserOptik可在所有常见的熔融石英、CaF2MgF2和其他光学玻璃中以经济合理的批量生产。

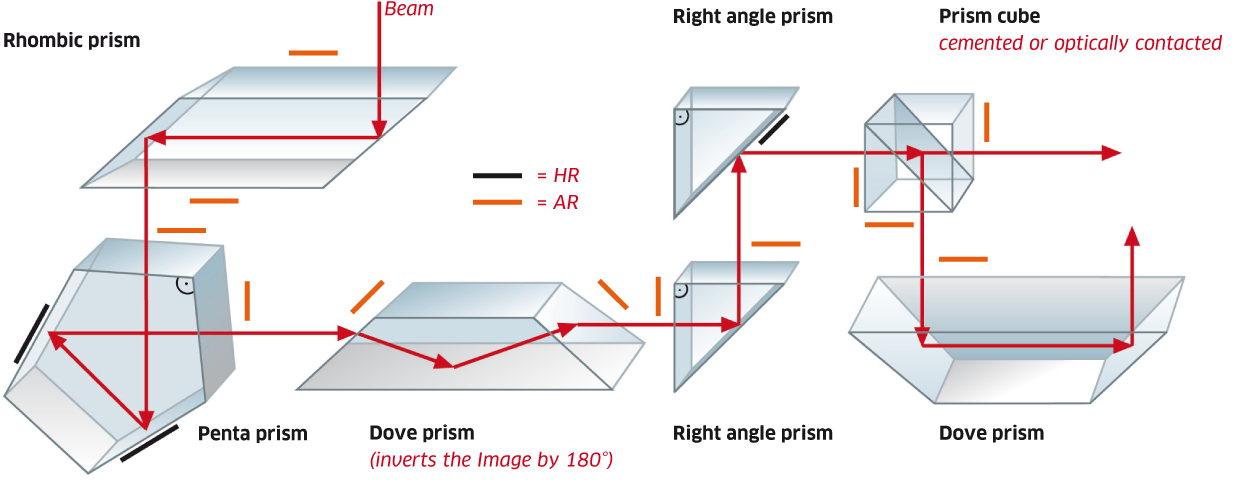

棱镜(Prisms):

    LaserOptik根据客户需求提供各种各样的棱镜和棱镜立方体,数量经济合理,不仅提供所有常见的熔融石英、CaF2MgF2和其他光学玻璃,还可以提供介质分束器涂层、高反射系统和防反射层以及金属层。


优质和超抛光基底(Premium and super-polished substrates):

对于激光陀螺仪或具有最高精细度的谐振器等低损耗应用,需要具有最低散射的反射镜。除了使用最佳涂层技术(IBS)外,基材的选择也变得更加重要。对于指定的应用,需要具有卓越抛光质量的基材,尤其是具有最低可能的粗糙度和表面形状误差的基材。

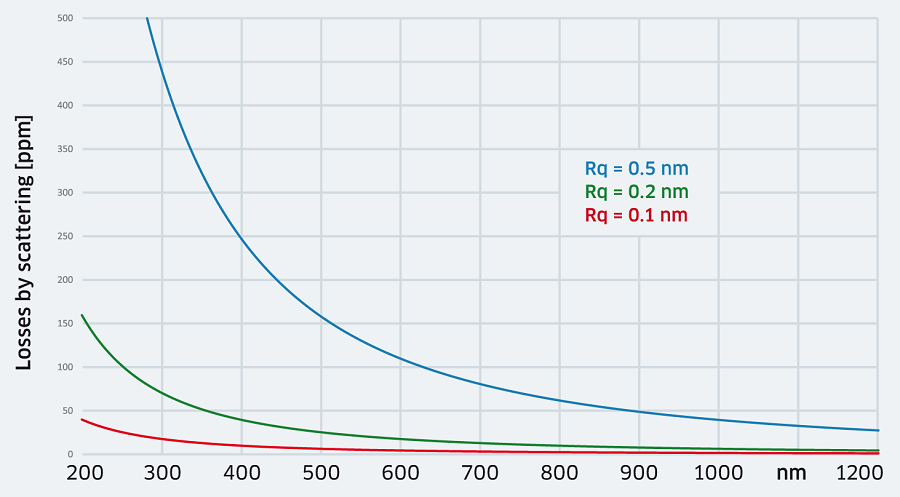

该图显示了散射将如何随着表面粗糙度的增加而增加,这取决于所使用的波长。标准抛光表面将具有约0.5nmRMS)的粗糙度。在532nm处,差异肉眼可见。


         图片中的基材在相同的过程中涂覆,但表面粗糙度不同。右侧光学器件使用标准衬底(Rq=0.5nm),左侧光学器件使用超抛光衬底(Rq<0.1nm)。可以明显看出,超抛光基底上的散射更少。为了确保IBS涂层尽可能低的散射,LASEROPTIK提供了两类具有最佳粗糙度的基材:优质型(Rq<0.2 nm)和超抛光型(Rq<0.1 nm)。


平面平行线,标准具(Plane parallels, etalons):

Plane-parallels, wedge < 10 ˝


直径mm

厚度mm

楔形平行度

平整度 (633 nm)

Surface imp. tol.

UV-FS Article-No.

25

6.35

< 10 ˝

λ/10

5/3 x 0.040

S-01015

50

9.5

< 10 ˝

λ/10

5/3 x 0.040

S-01016

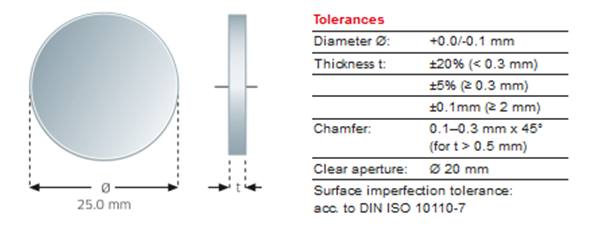

Etalons, wedge < 0.2‘’


法布里-珀罗标准具是极窄的线宽滤波器,具有一系列尖锐的透射峰,由自由光谱范围(FSR)隔开。FSR仅取决于标准具的光学厚度,而精细度(F)不仅取决于涂层的反射率,而且主要取决于表面质量、平行度、基材的均匀性和无缺陷涂层。固体标准具可以通过倾斜和温度变化来调节。

如果需要最小分辨率Δλ,反射率精细度FR可通过:FR=FSR/Δλ=π2R/1-R

在大多数情况下,标准具的最终精细度受光束直径为20mm的平坦度精细度FFλ/20的平坦度,FF=20)的限制。光束较薄时,FF可增长至>200。串联成对的标准具可用于获得超高分辨率和超长FSR。这种组合的最终精细度可能高出一个数量级。

除了较低的成本外,固体标准具与腔内使用的空气间隔标准具相比具有以下优点:

-更高的传输

-尺寸更小

-更硬的涂层

-更高的损伤阈值
