德国Adloptica生产的Focal-πShaper激光整形器能够使用具有一定发散角的激光器进行激光光束整形，克服普通DOE镜片要求激光光源必须要拥有很高的准直性的限制。不同的产品型号可以输出不同的光斑形状，例如方形光斑，平顶光斑，反高斯光斑和圆环光斑等，以满足不同的激光应用需求。Adloptica光束整形器结构紧凑、兼容振镜场镜进行大范围扫描，直接与QBH激光接头连接。
所属品牌： 德国Menlosystems
应用类型：
产品型号：Focal-πShaper Q , Focal-πShaper 9_xxx , Focal-πShaper9_xxx_q , Focal-πShaper12_CO2 , Focal-πShaperNA 0.1_50_80_1064
负责人：杜工 DOE
联系电话：13691926712
电子邮箱：duchong@welloptics.cn
多模或单模激光，>99%的转换效率，Focal-πShaper平顶光整形器

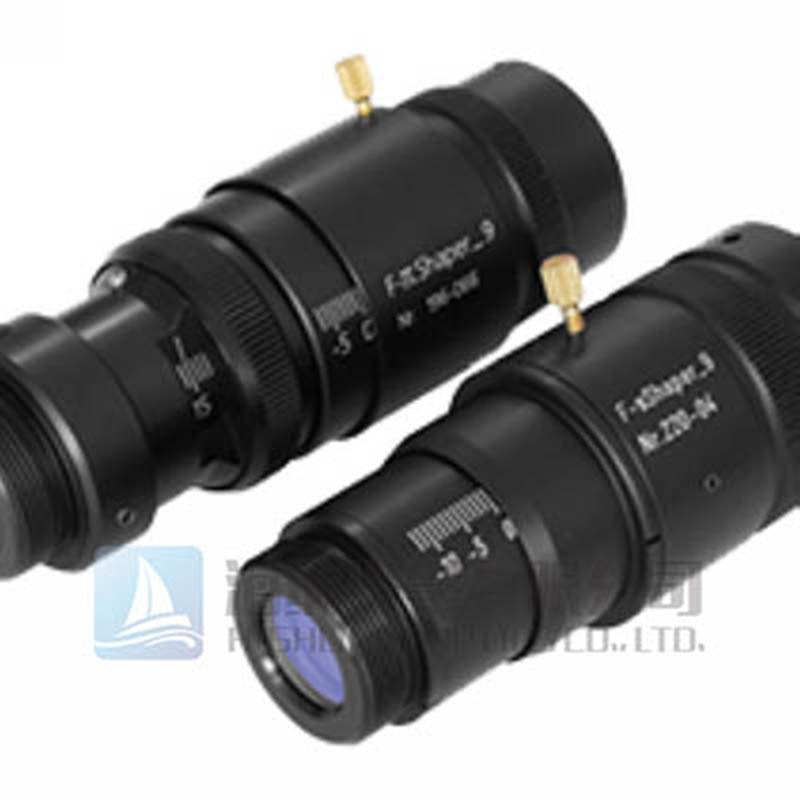

πShaper系列的光束整形透镜组是德国Adloptica公司的经典产品。Focal-πShaper光束整形器对激光光源没有特别严格的要求，可以是TEM00基模激光、准直激光或者有很小发散角的激光。这款平顶光整形模组能够在激光加工的工作面上输出平顶光斑（圆形、方形），环形光斑和反高斯光斑。Focal-πShaper系列有如下几种激光整形器型号：Focal-πShaper Q , Focal-πShaper 9_xxx , Focal-πShaper9_xxx_q , Focal-πShaper12_CO2 , Focal-πShaperNA 0.1_50_80_1064。
Focal-πShaperNA 0.1_50_80_1064可以用于高功率单模光纤激光器（M2<1.2）,也可用于有一定发散角的激光器，并且输出的激光在空间上低发散性或者平行以及拥有长工作距离，Focal-πShaper12_CO2是专门用于二氧化碳激光器（波长为10.6um，9.3-9.5um）使用的光束整形器（平顶光整形模组），Focal-πShaper9_xxx_q产生平顶的方形光斑。Focal-πShaper Q将高斯光转换为平顶激光，环形激光或者反高斯激光。
Adloptica生产的Focal-πShape系列的光束整形透镜组特点：
-适用于单模或者多模高斯激光
-发散角0.1-0.24的激光器都可以直接选择到合适的型号
-可产生环形光斑，圆形光斑，方形光斑，反高斯光斑
-螺纹安装 结构紧凑、容易对准
-设备易于集成
-可用于扫描光学镜扫描仪
-QBH接口激光器可适用
Focal-πShaper平顶光整形模组主要应用：
光伏能源，标记和雕刻，激光融化，钻孔术，切割，材料加工，印刷，焊接
Focal-πShaper不同型号均匀光斑整形透镜的规格参数
Focal-πShaperNA 0.1_50_80_1064
|
Focal-πShaper NA 0.1_50_80_1064 共同参数 |
|
|
输入光束 |
1、TEM00, M2<1.4 2、发散的 |
|
输出光束 |
1、准直的或者低发散的2、直径<20mm |
|
三维 |
直径77mm；长130mm |
|
重量 |
650g |
|
激光功率 |
2kW（CW） |
|
光谱范围 |
1020-1100nm |
|
安装 |
输入：内部螺纹 M30x0.75，输出：外部螺纹M30x0.75 |
|
其他特征 |
1，水冷，结构紧凑兼容，QBH接口 2，适用光纤激光器3，可配合光学镜扫描仪适用 4，任何类型的衍射限制聚焦透镜的操作 |
|
Focal-πShaper NA 0.1_50_80_1064 参数 |
||
|
模式 |
Focal-πShaper NA0.1_50_80_1064 |
Focal-πShaper NA0.06_50_80_1064 |
|
输入发散角2θ |
0.2-0.24 rad |
0.1-0.12 rad |
Focal-πShaper12_CO2
|
Focal-πShaper 12_CO2 共同参数 |
|
|
输入光束 |
1、TEM00,准直的或者低发散的（全发散角±5 mrad） 2、直径<24mm 3、最优的高斯光束直径8-12mm |
|
输出光束 |
1、准直的或者低发散的2、直径<24mm |
|
三维 |
直径48mm；长139mm |
|
其他特征 |
1、设备易于集成2、结构紧凑3、任何类型的衍射限制聚焦透镜的操作4、容易对准5、可用于扫描光学镜扫描仪 |
|
重量 |
400g |
|
安装 |
外部螺纹M27x2 |
|
Focal-πShaper 12_CO2 参数 |
||||
|
模式 |
Focal-πShaper 12_CO2_10.6 |
Focal-πShaper 12_CO2_9.4 |
||
|
光谱范围 |
10.5 - 10.7 μm |
9.3 - 9.5 μm |
||
|
|
||||
Focal-πShaper9_xxx_q
|
Focal-πShaper 9_xxx_q 共同参数 |
|
|
输入光束 |
1、TEM00，准直的或者低发散角2、直径<16mm 3、最佳的高斯光束直径为4-8毫米（1 / E2） |
|
输出光束 |
1、准直的或者低发散的2、直径<16mm |
|
三维 |
直径41mm；长110mm |
|
其他特征 |
1、设备易于集成 结构紧凑 容易对准3、任何类型的衍射限制聚焦透镜的操作5，可用于扫描光学镜扫描仪 |
|
重量 |
200g |
|
安装 |
外部螺纹 M27x1 |
|
Focal-πShaper 9_xxx 参数 |
||
|
模式 |
波长范围，nm |
应用 |
|
Focal-πShaper 9_1064 |
1020-1100 |
Nd:YAG, Fiber and other near IR-lasers |
|
Focal-πShaper 9_532 |
520-550 |
2nd (532) Harmonics of Nd:YAG laser |
|
Focal-πShaper 9_355 |
330-380 |
3rd (355) Harmonics of Nd:YAG laser |
Focal-πShaper 9_xxx
|
Focal-πShaper 9_xxx 共同参数 |
|
|
输入光束 |
1、TEM00，准直的或者低发散角（全发散角±5mrad）2、直径<16mm 3、最佳的高斯光束直径为4-6毫米（1 / E2） |
|
输出光束 |
1、准直的或者低发散的2、直径<16mm |
|
光斑形状 |
1、圆形2、方形（Focal-pShaper 9_xxx_q versions） |
|
工作距离 |
200-350mm（根据光斑大小和光束强度特征） |
|
其他特征 |
1、设备易于集成 结构紧凑 容易对准2、任何类型的衍射限制聚焦透镜的操作3、可用于扫描光学镜扫描仪 |
|
重量 |
<200g |
|
安装 |
外部螺纹 M27x1 |
|
Focal-πShaper 9_xxx 参数 |
||||||||
|
模式 |
_1064_HP |
_1940 |
_1550 |
_1064 |
_TiS |
_532 |
_355 |
_266 |
|
光谱范围nm |
1020-1100 |
1800-2050 |
1450-1650 |
1020-1100 |
750-850 |
515-550 |
330-380 |
250-280 |
|
尺寸：直径/长 |
39/104 |
41/110 |
||||||
|
Max.推荐 注：@5ns,Mj/cm2 |
200 |
100 |
||||||
Focal-πShaper Q
|
Focal-πShaper Q共同参数 |
|
|
描述 |
光束整形器，无损转换高斯光束到具有艾里光盘轮廓的光束，以获得平顶或圆环焦点 |
|
入射光 |
- TEM00, typically M²<1.5 - 发散角 ±20 mrad 左右 |
|
转换效率 |
> 99% 左右正在工作面上 |
|
准直性 |
X / Y横向转换, ±2 mm 左右 |
|
Focal-πShaper Q 特点 |
||||||
|
型号 |
直径 mm |
光谱 nm |
最大功率 kW |
CA mm |
直径 D / L mm |
M安装尺寸 |
|
_1064_Q‑4 |
3 - 5 |
1020 - 1100 |
0.5 |
20 |
42 / 29 |
M30x0.75 |
|
_1064_Q‑5 |
4 - 6 |
1 |
||||
|
_1064_Q‑7.5 |
6 - 9 |
1.5 |
||||
|
_1064_Q‑10 |
8 - 12 |
1.5 |
||||
|
_1064_Q‑17 |
15 - 20 |
2 |
38 |
64 / 21 |
M58x1 |
|
|
_1064_Q‑20 |
18 - 23 |
2 |
||||
|
_NUV_Q‑5 |
4 - 6 |
335 - 560 |
1 |
20 |
42 / 29 |
M30x0.75 |
|
_NUV_Q‑7.5 |
6 - 9 |
1.5 |
||||
|
_NUV_Q‑10 |
8 - 12 |
1.5 |
||||
下图分别是Focal-πShaper NA 0.1_50_80_1064产生圆环光斑，反高斯光斑和平顶光斑的实际出输出的能量分布图以及剖面图可以看出经过整形后Focal-πShaper能够输出较好的的反高斯光斑，整形后的平顶光斑能量分布也相对的均匀。
