Prior和PI的XY轴纳米扫描台的对比 P-611和NPS-XY-100A

作者: 时间:2024-01-06

Prior•Queensgate和普爱纳米位移技术(PI)都是全球领先的纳米位移台的设计和生产厂家。PriorPIXY轴纳米扫描台的对比来看,Prior的产品在显微镜相关领域的应用更多,而PI在工业上的应用更多。P-611.2S,P-611.20XYNPS-XY-100A两轴纳米定位台参数对比来看,两家最高标称分辨率都可以到0.2nmQueensgatePI的纳米位移台的对比来看,目前Prior•Queensgate的交期更有优势。

Prior•Queensgate为用户提供压电纳米扫描台NPS系列的产品,通过NPC-D-6330控制器实现纳米精度的压电纳米定位台,适配多种显微镜型号和Prior的载物台。NanoScan压电纳米扫描台可实现0.2 nm精度定位。

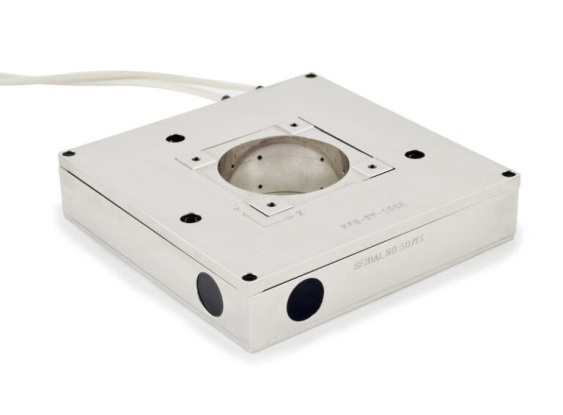

Prior•Queensgate NPS-XY-100A压电纳米扫描台

普爱纳米位移技术(PI)也是全球领先的在运动与定位领域的解决方案供应商。PI不仅研发和生产一系列用于线性、旋转和垂直运动以及用于与不同的轴组合的定位平台和促动器,为运动和定位提供完整的子系统,如多种的XY轴纳米定位系统。

PI的P-611系列纳米压电定位台产品采用零间隙柔性铰链导向技术和PICMA技术,无摩擦、无磨损,无需润滑。它们的刚性可实现高负载能力,且对冲击和振动不敏感。真空兼容,可在很广的温度范围内工作。P-611系列XY轴纳米定位系统分辨率最高可达0.2 nm.

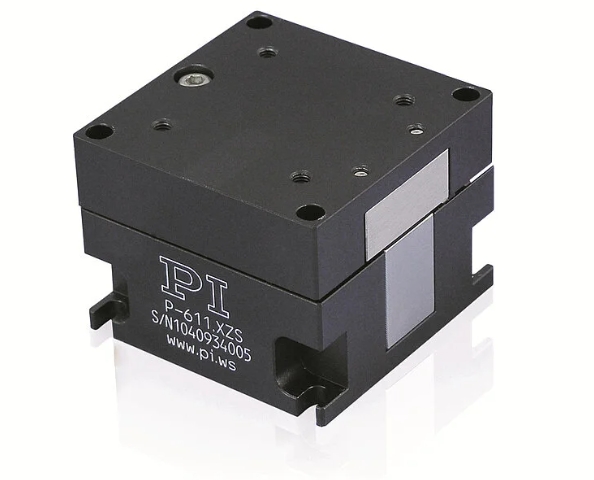

PI的P-611系列纳米压电定位台


QueensgatePI的纳米位移台的对比如下:

NPS-XY-100A

P-611.2S

P-611.20

主动轴

XY

XY

XY

行程

100 um XY

100 um XY

120 um XY

口径

直径40 mm

44*44 mm

44*44 mm

位置噪音/分辨率

0.2 nm

0.2 nm

0.2 nm

重复性

0.6 nm

<10 nm

线性度

0.005%

0.1%

谐振频率,空载

350 Hz

X345HzY270Hz

X345HzY270Hz

谐振频率,100g负载

120 Hz

X180HzY165Hz

X180HzY165Hz

材料

超级殷钢

铝、钢

铝、钢


Prior•Queensgate作为全球知名的显微镜载物台生产商,其生产的产品主要用于适配显微镜相关的领域,NPS系列XY轴纳米定位系统可以用于超高精度要求的显微镜相关应用,比如与原子力显微镜、扫描探针显微镜和近场光学显微镜等配合使用。

PI的产品在工业相关领域的应用更加广泛,如干涉测量、生物技术、光子、光纤定位、半导体技术和显微镜等领域。

PriorPIXY轴纳米扫描台的对比总结:

1、普爱纳米位移技术(PI)的P-611系列纳米压电定位台和Prior•Queensgate的NPS系列的压电纳米扫描台,都采用了压电技术。

2、Prior·QueensgateNPS系列压电纳米扫描台和PI的纳米压电定位台的标称分辨率都最高可达0.2 nm

3、Prior•Queensgate的产品更加适合显微镜的相关应用。

4、P-611.2S,P-611.20XYNPS-XY-100A两轴纳米定位台参数对比来看,都可以作为对方的替代型号,目前来讲,Prior的产品在交期方面更加有优势。
