Dataray软件快速入门,适配WinCamD-LCM系列光斑分析仪

作者: 时间:2024-09-10

Dataray为使用WinCamD-LCM系列用户提供了轻松上手,功能全面的配套光斑分析仪软件。用户购买后可在包装中找到随机附赠的光束分析仪软件安装包,也可在Dataray官网https://dataray.com/resources/downloads 中直接免费下载WinCamD软件。基于PythonLabVIEWMATLABVisual C++Visual C#Visual Basic等环境的接口,用户也能对Dataray软件进行二次开发。本文将以8.0D92版本的软件为例快速入门讲解介绍界面和参数的部分内容。

连接好后WinCamD-LCM系列光束分析仪后,用户打开Dataray软件即可马上看到以下界面:

光束分析仪软件中数据若为黑色字体则表明是有效数据,有波动也只是WinCamD-LCM系列光斑分析仪在测量光束时随环境影响的正常现象。任何以橙色显示的数据都被认为是不可靠和无效的。这是由于以下一个或多个原因造成的:打开但未完成初始化、ADC饱和、输入信号低于阈值、捕获块大小不正确。



界面中心和右侧图像为所测光束打入WinCamD-LCM系列光斑分析仪后,WinCamD软件收集数据后重建的2D3D图:


图像下方橙色方框中显示的内容为触发时间,图像增益系数,曝光时间等,通常由软件自动控制,用户也可以手动调整为所需的数值:


F1或单击绿色开始捕获按钮,开始实时显示捕获数据。(参见下图a

F2或单击红色停止捕获按钮,冻结实时显示捕获数据。(参见下图b

按下“捕获单个图像”按钮(用“1”表示,参见下图a和图b)以捕获当前配置文件的单个帧。

c数组按钮用于显示实时数据缓存中的所有图像。这两个箭头允许用户一次一张地浏览显示实时数据缓存图像。



光斑分析仪软件界面左侧参数和参数具体含义介绍如下表:

软件界面参数

参数含义

Clip[a]/Clip[b]

光束能量级别(百分比)将对应像素的光束强度与峰值强度进行比较,以确定光束直径2WaClip[a])和2WbClip[b])。

Camera Status

当前摄像头状态

Major/Minor

次要数据首先在Clip[a]处剪切,然后使用ISO 11146方法确定光束方向。一旦确定了方向,光束沿主光束和次光束的直径使用剪切水平法确定轴

ISO-Maj / ISO-Min

根据ISO 11146标准计算的光束长轴和短轴。这些参数对不符合ISO 11146标准的光束不显示。

Mean

平均值是基于光斑轮廓长轴和短轴的平均长度。通过对长轴和短轴在计算中对直径进行加权,使得平均值也适用于椭圆光束。平均值=0:83114(长轴)+0:16886(长轴)



Ellipse

椭圆度=2W[minor] / 2W[major].

Orientation

水平x轴与最接近水平x轴的长轴或短轴之间的角度。

Crosshair

水平x轴和实心十字准线之间的角度。

Xc , Yc
Xg , Yg
Xp , Yp
Xu , Yu

十字准线中心在笛卡尔坐标系中距离传感器中心的位置(mm)。
有四种不同的模式可用于确定十字准线位置。Xc(默认)使用像素的加权强度。Xg将位置设置为强度高于几何剪辑级别的所有点的几何质心。Xp将位置设置为具有最高强度的像素。Xu将位置设置为用户选择的坐标;这是通过鼠标点击选择的,可以使用箭头键进行细化。

Rc
Rg
Rp
Ru

从传感器中心到当前十字准线位置中心的径向距离。

有四种不同的模式可用于确定十字准线位置。Xc(默认)使用像素的加权强度。Xg将位置设置为强度高于几何剪辑级别的所有点的几何质心。Xp将位置设置为具有最高强度的像素。Xu将位置设置为用户选择的坐标;这是通过鼠标点击选择的,可以使用箭头键进行细化。

Centroid

单击“质心”可在[绝对][相对]之间切换十字准线中心测量的原点位置(仅在Xc模式下)。[绝对]将原点定义为图像的中心,而切换到[相对]将原点设置为[绝对]模式下记录的最后一个十字准线中心值。

ADC Peak %

图像峰值电平占ADC范围的百分比,确定为图像内任何“L”形三个像素组的平均峰值。并表示计算在任何背景减除之前的原始水平。

Plateau Uniformity

介于01之间的值表示被测光束与理论上完美平顶光的相似程度。

Image Zoom

当前2D重建图缩放倍率。

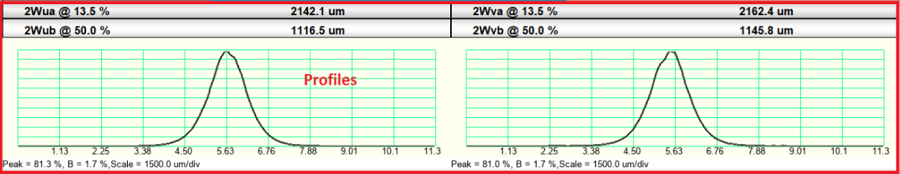

界面底部红框图像参数和参数具体含义介绍如下表:


软件界面参数

参数含义

2Wua 2Wub
2Wva 2Wvb

沿着实心十字准线轴(u)和虚线十字准线轴线(v)的光束直径2Wa2Wb

Scale (μm/div)

当前x轴块划分的比例。右键单击图形并选择所需的缩放级别(1X默认值)进行调整。此外,光标可以放置在图形上,放大或缩小。按住鼠标中心按钮,沿所需方向移动光标以向左/向右平移。

Peak = xx.x%

(非标准化)轮廓的峰值占ADC范围电平的百分比。14位有16384个电平,10位有1024个电平,16CMOS65536个电平。小于14位的相机被移位以填充14位。

B = x.x%

算法减去的输入功率水平占峰值的百分比。

Filter=0.2%

软件减去的基线强度水平(峰值百分比)。

Zero level

通过取低于峰值25%的强度直方图的最大填充水平来计算零水平。默认模式为基线减法。零电平显示为略高于计算零水平的一条线,所以也会显示负噪声。


Dataray软件更多细节可在Support-WinCam Manual中获取用户手册查询。
