EAC-1012-19-FO-E-RGB,EAC-1012-19-FO-E/T-RGB,EAC-LA100三款DUMA电动调焦自准直仪区别

作者: 时间:2024-09-18

DUMA电动调焦自准直仪在手动调焦自准直仪的基础上提供了电动对焦和光束分析的功能,在配套软件中提供数据反馈助力用户高效进行准直工作。其中,DUMA根据客户实际使用场景为电动调焦自准直仪提供了EAC-1012-19-FO-EEAC-1012-19-FO-E/T两种方案,并可根据客户需求提供多种准直光源和其他配件的选择,特别地,也可以选购100mm大孔径电动内调焦自准直仪EAC-LA100。那么具体应该怎么选择呢?

EAC-1012-19-FO-EEAC-1012-19-FO-E/T较为相似:通光孔径都是36mm,分辨率均可达到0.005’,精度也相同,为1’。区别则主要在于视场角:EAC-1012-19-FO-E视场角为±50(H) × ±40(V)EAC-1012-19-FO-E/T视场角为±120’(H) × ± 80’(V)

100mm大通光孔径电动内调焦自准直仪EAC-LA100分辨率0.01’,精度0.5’,视场角为±34.4’(H) × ± 20.6’(V)


DUMA电动调焦自准直仪的主要功能与DUMA手动调焦自准直仪一致,包括:

- 镜面角度和平整度测量

- 激光入射方向相对于光轴的偏移。

- 直线度测量

- 调整光学系统的焦点位置

DUMA电动调焦自准直仪和DUMA手动调焦自准直仪的区别主要在于:

-      电动对焦和数据反馈功能

-      从用户定义的距离投影虚像

-      对入射激光的光束分析

其中,DUMA电动调焦自准直仪在远程横向机械测量也可达到微米精度,可实现0.18m到无穷远的电动对焦,用户也能创建2.5m到无穷远的虚像作对比以准直校准。

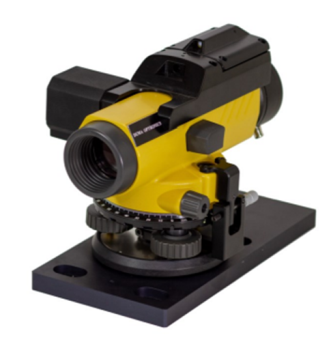

以下为EAC-1012-19-FO-EEAC-1012-19- FO-E/T的外观示意图和具体参数对比:

EAC-1012-19-FO-E和EAC-1012-19-FO-E/T外观一致


DUMA 电动对焦准直仪型号

EAC-1012-19-FO-E

EAC-1012-19-FO-E/T

基本参数

自准直仪视场

±25(H) × ±20(V)

±60(H) × ± 40(V)

望远镜视场

±50(H) × ±40(V)

±120(H) × ± 80(V)

通光孔径

36mm

自准直仪分辨率

0.005 sec

自准直仪精度

1.0 sec

光源

标配:RGB,可选:870, 1060 nm

可选:RG/IRRGB1060 nm

内置粗瞄准激光指示器

650nm 功率小于1.0W 二类激光产品,IEC60825-1

响应光波段

350 - 1100 nm

350 1310 nm

最小焦距

校准范围从18厘米到无限远

分辨率

3000 × 2000

8200 × 5600

增益调节

×510

×400

曝光速度

32 µsec to 2 sec

39 µsec to 2 sec

像素尺寸

2.4 µm × 2.4 µm

2.3 µm × 2.3 µm

光束分析功能

激光束方向

±50(H) × ±40(V)

±100(H) × ± 80(V)

激光束发散测量

好于 0.1 mrad

好于 0.05 mrad

光束发散的分辨率

好于 ±5 µrad

直线度测量

物体平面上的横向测量

微米精度取决于物距

创建虚像范围

2.5 m 到 无穷远

Cooperative Cross Target

自动显示 2.5 m至无穷大的横向偏差


100mm大孔径电动内调焦自准直仪EAC-LA100外观示意图和具体参数简介:


EAC-LA100

型号

EAC-LA100

自准直仪视场

±17.2(H) × ± 10.3(V) ± 5 (H) , ± 3 (V) [mrad]

望远镜视场

±34.4(H) × ± 20.6(V) ± 10 (H) , ± 6 (V) [mrad]

通光孔径

100 mm

自准直仪分辨率

0.01 sec

自准直仪精度

0.5 sec

光源

LED- 650, optional: 1060, RGB.

配套反射镜

Φ64 mm, N.W 280 g Thread Φ16 mm, <5

内置粗瞄准激光指示器

638nm 功率小于1.0W
二类激光产品,IEC60825-1

响应光波段

350 - 1100 nm

最小焦距

1920 × 1200

分辨率

×1 - ×24

增益调节

60 dB , 12 bit

曝光速度

39 µsec to 20 sec

帧数率

30 fps up to 550 fps@ fast mode

外形尺寸

635 × 184 × 208

典型重量

5 kg


另外,考虑到客户的具体应用,EAC-1012-19-FO-E-RGBEAC-1012-19-FO-E/T-RGBDUMA电动调焦自准直仪还能选择以下配件:



①EAC-1012-19-RHO                                                      ①用在准直仪上的示意图                                                              ②EAC-1012-19-STG


①EAC-1012-19-RHO:可选附件,用于初始对准的菱形光学透镜。该装置通过将内置激光投影到孔径中心出射,进一步促进了自准直仪的初始对准。

②EAC-1012-19-STG:可选附件,平移/平移台,平面外倾斜范围:±,平面内旋转范围:±2.5°,为自准直仪提供更多安装自由度。

③EAC-1012-19-FW5:可选配件,提供一个36 mm清晰光圈滤光轮,用于ND滤镜、偏振滤镜和其他滤镜。上面有5个可安装位置,并通过USB直接供电和控制。


EAC-1012-19-FW5
