作者：吴r 时间：2025-05-23
NLIR在2025年对中红外光谱仪的型号进行了升级，其中，S2050-400更新为MIDWAVE光谱仪，S2050-1k更新为BUNDLE光谱仪（畅销款），S2050-130k更新为BUNDLE光谱仪（性能款），参数未发生变化。MIDWAVE NLIR中红外光谱仪2-5μm灵敏度高，具有全光谱读出速率。BUNDLE红外光谱仪（畅销款）速度快，分辨率优，灵敏度低。BUNDLE光谱仪（性能款）分辨率优，高读出速率。CUSTOM光谱仪是在MIDWAVE光谱仪标准型号的基础上可定制部分。本篇文档分析介绍四款光谱仪的参数和对比区别。
丹麦nlir目前四款光谱仪产品线名称分别是MIDWAVE NLIR中红外光谱仪2-5μm，BUNDLE红外光谱仪（畅销款），BUNDLE光谱仪（性能款），CUSTOM中红外光谱仪。在之前的产品线目录中的S2050-400，S2050-1k, S2050-130k中红外光谱仪型号中S表示spectrometer（光谱仪），2050表示该型号光学带宽是从2.0 – 5.0 μm，而后缀的400、1k、130k，则表示光谱仪最大读出速率。而CUSTOM光谱仪是最新加的产品线，表示可在MIDWAVE光谱基础上定制。
新的产品命名相比于之前的产品命名，更加有特点和辨识度。在本篇技术文档中，简单介绍MIDWAVE光谱仪，BUNDLE光谱仪畅销款，性能款和定制光谱仪之间的区别。对于MIDWAVE NLIR中红外光谱仪2-5μm，在丹麦NLIR中红外光谱仪2-5μm MIDWAVE中有详细介绍。以方便您选择。
光谱仪对比参数表
|
型号 |
MIDWAVE 灵敏度高，全光谱读出速率 |
BUNDLE（畅销款） |
BUNDLE（性能款） 分辨率优，高读出速率 |
CUSTOM （可定制） |
|
更新前型号名称 |
S2050-400 |
S2050-1k |
S2050-130k |
- |
|
光学带宽 |
2.0 – 5.0 μm/2000 - 5000 cm⁻¹ |
2.0 – 5.0 μm |
2.0 – 5.0 μm |
1.7– 5.0 μm内 |
|
光学分辨率 |
2.4 – 15.0 nm/6 cm⁻¹ |
3 cm⁻¹ |
2.5cm⁻¹ |
2.4 – 15.0 nm |
|
曝光时间 |
0.0108 - 500 ms |
0.009 ms – 40 s |
0.0013 ms – 654 ms |
0.0108 - 500 ms |
|
最大读出速率 |
400 Hz |
1.4 kHz |
130 kHz |
400Hz |
|
位深 |
16 |
16 |
12 |
16 |
|
灵敏度 |
130k counts/(ms μW) |
8k counts/(ms μW) |
1.6k counts/(ms μW) |
130k counts/(ms μW) |
|
暗噪声标准差 |
11 counts |
60 counts |
1 counts |
11counts |
|
100毫秒内的最小可检测功率 |
5 pW/nm |
75 pW/nm |
25 pW/nm |
5 pW/nm |
|
光输入 |
SMA-905光纤连接器 |
SMA-905光纤连接器 |
SMA-905光纤连接器 |
SMA-905光纤连接器 |
|
偏振方向 |
垂直 |
垂直 |
垂直 |
垂直 |
|
功耗 |
60-90瓦 |
60-90 瓦 |
60-90 瓦 |
60-90 瓦 |
|
最高工作温度 |
30°C |
30°C |
30°C |
- |
|
物理尺寸（高 x 长 x 宽） |
306x200x100mm |
306x200x100mm |
306x200x100mm |
306x200×100mm |
|
重量 |
5 kg |
5 kg |
5 kg |
5 kg |
注意：上表中CUSTOM光谱仪产品线为MIDWAVE光谱仪的标准规格，加粗的为可定制规格
BUNDLE光谱仪

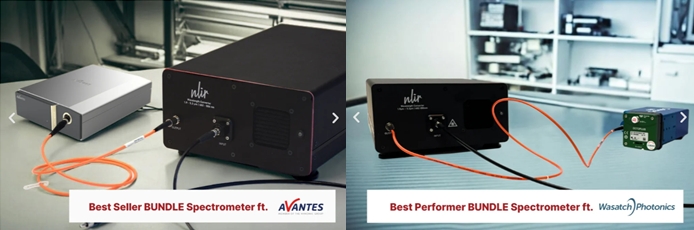

关于BUNDLE光谱仪（S2050-1k/ S2050-130k），NLIR推荐了两款BUNDLE光谱仪配置：畅销款搭配Avantes AvaSpec Varius和性能款搭配Wasatch Cobra 800VIS/NIR光谱仪，这些配置提供传统MIR系统无法实现的出色测量性能。
高信号响应、优异分辨率和超快速光谱采集。现有VIS/NIR光谱仪使用的软件与BUNDLE完全兼容——NLIR提供简单的波长转换来完成集成。
而通过将NLIR的上转换解决方案，SPEKTRUM波长转换器与商用VIS/NIR光谱仪结合为BUNDLE光谱仪配置，强大的中红外分析变得既易于获取又高效。波长转换器将中红外光转换至可见光/近红外范围，使标准硅基光谱仪能够检测。两个设备仅需通过光纤连接无需额外组件或设置。
四款光谱仪对比
关于CUSTOM光谱仪产品线，是在标准光谱仪MIDWAVE （S2050-400）的基础上定制的，可以根据客户应用需求以优化成更加适合的波长范围性能。通常，更窄的波长范围可提供更高响应和可能更好的分辨率。
与MIDWAVE2-5μm红外光谱仪相比，BUNDLE光谱仪读出速率更加快，分辨率高。而MIDWAVE光谱仪的灵敏度更加高，适合需要高灵敏度的场景使用。
比如在MIDWAVE光谱仪的应用案例中，研究人员对各种材料进行反射测量，尽管样品有曲率，但由于丹麦NLIR的MIDWAVE2-5μm红外光谱仪灵敏度高，因此屏幕上显示的数据质量仍然非常出色。以及MIDWAVE2-5μm红外光谱仪快速测量光学镀膜、晶圆上的薄膜以及塑料箔的透射率。其可在20毫秒曝光时间内进行的几次透射率测量。实时数据读数清晰地显示在计算机屏幕上。
得益于BUNDLE光谱仪的高读出速率，在其应用实例中，光谱仪可以将中红外光上转换为接近可见光的波长。这意味着可以利用CMOS技术来捕获光子，从而每秒捕获80000个中红外光谱数据。在另外一个案例中，研究人员使用了40 kHz单脉冲测量了带宽为3.0 µm–4.2 µm、重复率为40kHz的2ns脉冲的超连续光源的单脉冲，读出率为80 kHz。基于此测量，可以得知丹麦NLIR的BUNDLE光谱仪能够表征红外激光和其他动态事件的快速调制。
