100kHz,10kHz,5Hz 输入带宽OPM光电功率计对比,Artifex OPM150 USB激光功率计选型指导

作者:吴wq 时间:2025-07-08

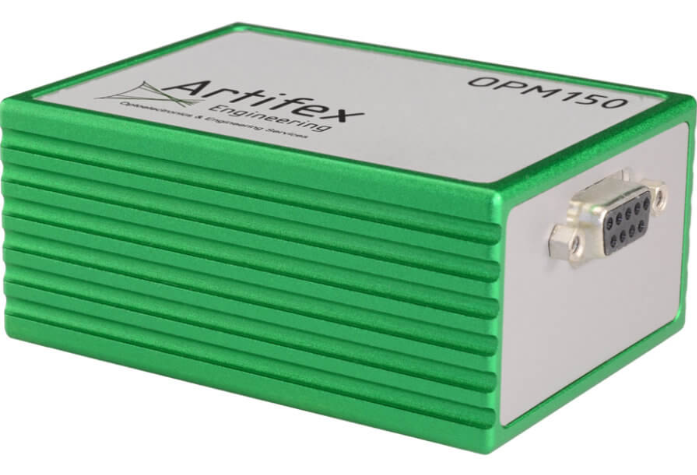

德国Artifex公司的OPM150系列光电功率计采用一体化机身,能很好的在复杂的电磁环境下进行工作。此外,OPM150系列光电功率能量计根据用户的不同需求,推出了10kHz100kHz0.005kHz三种带宽型号的光电二极管功率计。OPM150系列功率能量计能够高速测量250~2490nm波段的光束,测量的功率范围从15nW~100W


OPM150系列光电功率计参数:

OPM150系列光电功率计参数规格

型号

OPM150 10kHz

OPM150 100kHz

OPM150 5Hz

测量波段

200~2000nm(自由光束探头)/1000~2490nm(光纤接口探头)

测量功率

15nW~300mW(标准)/400nW~100W(高功率)

输入带宽(kHz

10

100

0.005

采样率(S/s

30600

增益(V/mA

110100100010000

最大输入电流(mA

12

4

12

设备准确度(%

±1

探头准确度(%

±5

重复精度(%

±1

对于光电功率能量计的主机系统,输入带宽代表了能够有效接收并处理的输入信号的频率范围,一般使用kHz/Hz作为单位。是光电二极管功率计主机的重要参数。根据用户不同的使用环境,不同带宽的USB功率表主机有着不同的优势。输入带宽频率越高意味着精度会越高,但是相应的USB功率表成本也会越高。不仅如此,高频信号更容易受到电磁干扰。并且由于输入带宽高,测量功率能量的量程会相对较小,使得光电二极管功率计测量的满量程会较低,比较适合在很低的功率下进行测试。而低输入带宽设备在稳定工频环境下干扰较少,获得的数据参数也就越稳定,对于脉冲光束的能量功率测试会更加的准确。

Artifex OPM150光电二极管功率计的型号选择中,对于测量脉冲光的用户,光电功率能量计探头所接收到的信号往往是峰值能量较高的,因此建议采用OPM150 10kHzOPM150 5Hz型号USB激光功率计进行测量。由于OPM150 100kHz USB激光功率计输入带宽较高,为了尽量减少因为额外的电磁环境引发的传输信号失真,因此OPM150 100kHz USB激光功率计的最大输入电流相对于OPM150 10kHzOPM150 5Hz USB激光功率计,可接受的极限输入电流较小。而OPM150 5Hz型号功率能量计更适合功率较高的连续光和>500Hz频率较低的脉冲光的功率探测,测试的能量峰值会更准确。

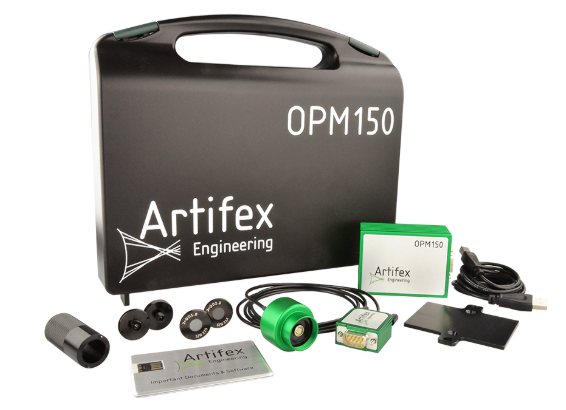

除了对于环境的特殊需求,厂家仍然对OPM150 10kHz多用途光功率表进行的单独推荐,该设备不仅能满足对脉冲光的测量,也能满足连续光测量数据的稳定性。厂家还为OPM150 10kHz多用途光功率表提供了USB功率表套件包OPM150 Complete System。OPM150 Complete System包括了2款探头,滤光片,OPM150 10kHz功率能量计主机和连接线。此外厂家还提供给购买OPM150系列多用途光功率表和OPM150 Complete System的客户完整的SDK文件和教程,方便客户将设备整合到自主搭建的设备中。
