alAiryshape,alSqAiryshape,alTophat Tune和alTopshape准直光束整形模组整形光斑大小介绍

Asphericon光束整形器有四种类型，alAiryshape、alSqAiryshape、alTophat Tune Tune和alTopshape准直光束整形模组。Asphericon不同整形方案如下，其中alAiryshape和alSqAiryshape输出光斑是0.5μm-1mm，输出平顶光斑大小可用公式粗略计算dFWHM=2.44*f*λ/D。用Asphericon非球面透镜焦距为200mm，入射波长用最大1600nm，用4个Asphericon 非球面扩束器，其中3个2倍的非球面扩束，1个1.7倍的扩束器，在这个光路的设计下光斑计算出来1.060mm。当输出平顶光斑最小时，要用Asphericon焦距最小的非球面透镜和最小的入射波长，焦距最小是8mm，入射波长最小是300nm,根据公式计算此时dFWHM=2.44*f*λ/D=2.44x0.3μmx8/10=0.58μm。

alTophat Tune Tune可调非球面镜光束整形器可以通过调整聚焦透镜的焦距，改变工作距离和输出平顶光斑大小。输出光斑随着焦距增加而变大，由于Asphericon非球面镜的焦距很短，焦距10-200mm以内，所以可调圆形光束整形镜输出光束直径1-10mm。

不使用扩束器和缩束器的情况下，alTopshape准直光束整形模组输出平顶光斑大小在15.2-15.7mm之间。alTopshape准直光束整形模组可以与Asphericon非球面扩束器配合一起使用，当使用了2个1.75倍缩束，1个1.5倍的缩束器时，alTopshape输出光斑最小接近3.5mm。当使用1.5倍的扩束器时，alTopshape准直光束整形模组输出光斑接近22.5mm。

Asphericon光束整形器的区别，Asphericon不同整形方案

alAiryshape光束整形器输出光斑形状是圆形，是一个多功能光束整形器，在不同的工作距离下生产不同的光束轮廓，比如平顶、甜甜圈。alSqAiryshape光束整形器输出光斑大小是方形，除了生成方形光斑，还生成M型和束腰光斑。alTophat Tune Tune光束整形器输出光斑直径是1-10mm，聚焦镜和整形器之间的距离设计为17mm。alTopshape准直光束整形模组可以长距离维持平顶光，最长工作距离可达3米，不需要搭配聚焦镜使用。

Asphericon光束整形器alAiryshape、alSqAiryshape、alTophat Tune Tune和alTopshape的相同点，均采用折射型光学设计，通过非球面透镜的相位调制实现光束整形，它们以非球面折射技术为核心，兼顾宽波段和高效率。

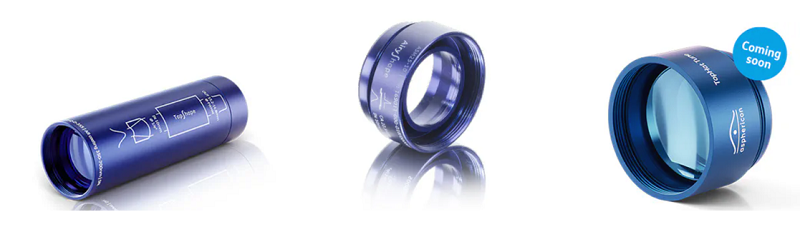

Asphericon光束整形器
